- 10 -

Batt Temp

Sensor

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8





























































CT -L1

CT -L2

CT -L3

Gen start-up

N/O Relay

Parallel_A

CN1: TEMP: 1,2

CT_1: 3,4

CT_2: 5,6

CT_3: 7,8

Parallel_B Meter-485

Modbus BMS

GS (diesel generator startup signal)

relay

coil

open

contact

G S

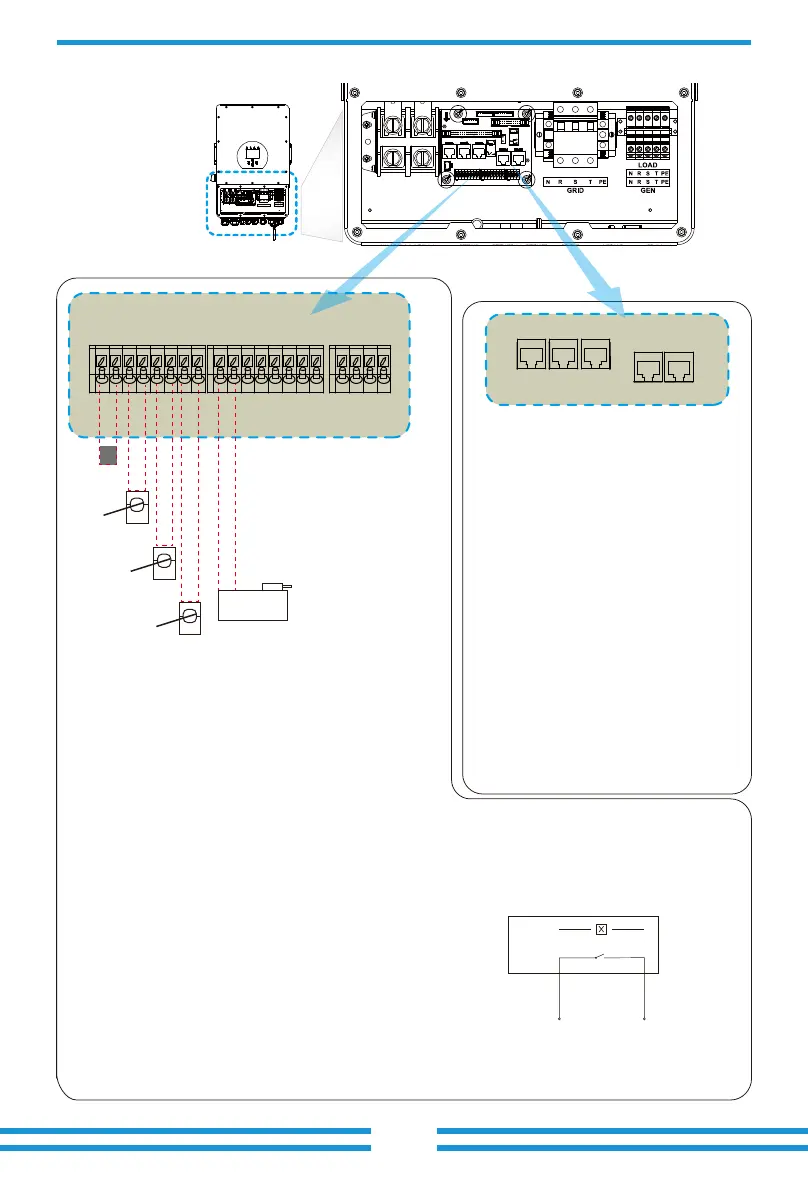

3.3.2 Func�on port defini�on

CN2: G_start: 1,2

G_valve: 3,4

Grid_Ry: 5,6

RSD: 7+, 8-

CN1 CN2

Inverter
