3938
03.06.2022

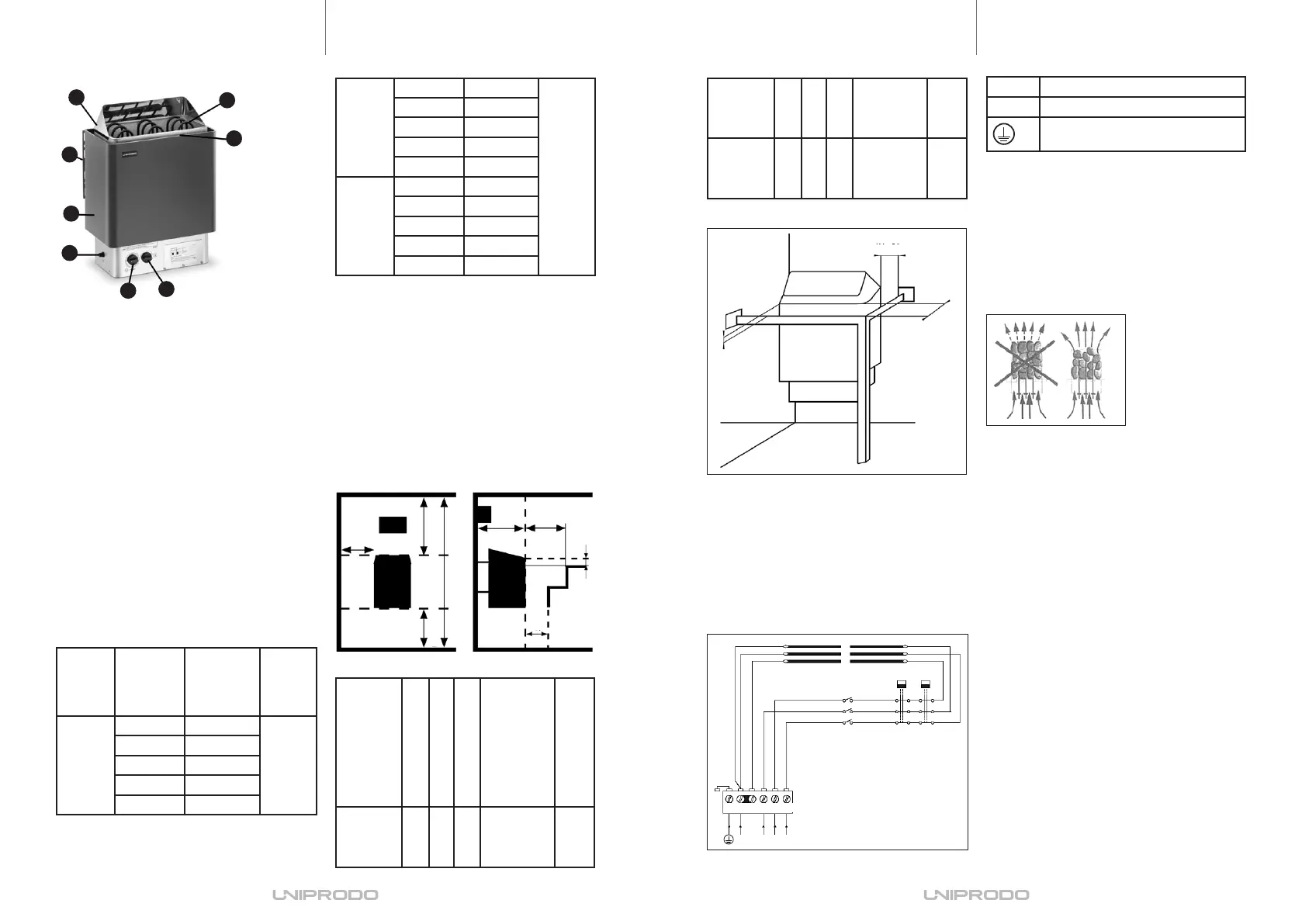

1. Fűtés terelőlap
2. Szerelőkeret
3. Külső pajzs
4. "RESET" gomb
5. Időbeállító gomb
6. Hőmérséklet-beállító gomb
7. Szellőzőnyílás
8. Fűtőelemek
9. Tápkábel (a képen nem látható)
3.2. AZ EGYSÉG HASZNÁLATÁNAK ELŐKÉSZÍTÉSE
A BERENDEZÉS ELHELYEZÉSE
A telepítés előtt forduljon a helyi tűzoltósághoz a
meghatározott tűzvédelemnek megfelelő eljárás
érdekében. A berendezést megfelelő hőszigetelésű
falakkal rendelkező helyiségben kell elhelyezni. A szauna
padlózatának magas hőmérsékletet és nedvességet
tűrő anyagból kell készülnie. A szauna szellőztetéséhez
olyan elszívó berendezést kell használni, mely képes a
szauna levegőjét óránként hatszor lecserélni. Ügyeljen
rá, hogy a berendezés energia ellátása megfeleljen a
típuscímkén szereplő adatoknak!
Modell
A min [cm]
B min [cm]
C min [cm]
Minimális
távolság a
kályhától [cm]
(Amennyiben
a kályha
védőkorlátja
a talajtól
500 mm
magasságban
van)
Ká-
belek
[mm
2
]
(400V
3ph)
UNI_SAUNA
_B4.5W
UNI_SAUNA
_S4.5KW
8 28 10 8 5x1,5
Védőkorlátok felszerelése
Min 50mm
Min 50mm
Min 20mm
A
C
2cm
min. 120cm
min. 190cm
min. 18cm
X
X
B
5cm
X – Érzékelő
3.1. ESZKÖZ LEÍRÁSA
Elektromos hálózatra csatlakoztatás
Figyelem: A kályhát szakképzett villanyszerelő szerelheti
fel.
• A kályha elektromos hálózatra csatlakoztatásához
használt vezetéknek REVE típusú (vagy annak
megfelelő) burkolattal kell rendelkeznie
• A csatlakozódoboznak vízállónak kell lennie és a
talajtól legalább 50 cm magasságban kell helyet
kapnia
• A csatlakozódoboznak hermetikusnak, vízállónak,
kell lennie, 7 mm-es falvastagsággal és
kondenzációs nyílással kell rendelkeznie
8
7
6
5
4
3
2
1
3.3. A KÉSZÜLÉKKEL TÖRTÉNŐ DOLGOZÁS
1. Kapcsolja be a berendezést
a) Az időszabályozó gomb használatával kapcsolja
be a berendezést.
b) Az időszabályozó gomb megfelelő elforgatásával
állítsa be a berendezés kívánt üzemidejét.
2. Állítsa be a hőmérsékletet.
a) A hőmérséklet szabályozó gombbal állítsa be a
kívánt hőmérsékletet
3. Várja meg, míg a berendezés eléri a megadott
hőmérsékletet.
4. A berendezés üzemeltetésének befejezése után:
a) Amennyiben a visszaszámláló visszaszámolja az
időt, állítsa azt a „nulla“ pozícióba
b) Amennyiben a visszaszámláló abbahagyja a
számlálást és nulla pozícióba kerül, várja meg, míg
a berendezés eléri a szobahőmérsékletet.
Túlmelegedés elleni védelem és "RESET" gomb
működtetése Ha a készülék hőmérséklete eléri a
biztonsági határértéket, a túlmelegedés elkerülése
érdekében a készülék kikapcsol, és a készülék kikapcsol.
A készülék újraindításához hűtse le a készüléket, és
nyomja meg a "RESET" gombot. Azt is ajánlott ellenőrizni,
hogy a túlmelegedés nem károsította-e a készüléket.
3.4. TISZTÍTÁS ÉS KARBANTARTÁS
a) A szauna kályhával kapcsolatos tisztítási
munkák elkezdése előtt várja meg, míg az eléri a
szobahőmérsékletet.
b) A felület tisztításához kizárólagosan maró anyagot
nem tartalmazó szereket szabad alkalmazni.
c) Minden tisztítás után az összes alkatrészt jól ki kell
szárítani, mielőtt a berendezés újra használatra
kerülne.
d) A tisztításhoz használjon nedves, puha ruhát.
e) A vízkő eltávolításához használjon erre
rendeltetett tisztítószert.
A szaunakövek behelyezése a szauna kályhába
A köveknek 4-8 cm átmérőjűnek kell lenniük
1. A szaunakövek behelyezése előtt ellenőrizze, hogy
a berendezés nincs bekapcsolva és a berendezés
hőmérséklete nem fenyeget megégéssel.
2. Helyezze be a köveket a kályhába úgy, hogy a
behelyezett kő súlya a már behelyezett köveken
nyugodjon.
3. Ellenőrizze, hogy a kövek nem támaszkodnak a
fűtőbetétekre
4. A köveket lazán helyezze egymásra, közöttük
hézagokat hagyva, megkönnyítve a levegő
áramlását.
N L1 L2 L3
1 2 3 4 5 6
1
2
3
L1 L2 L3 feszültség alatti vezeték csatlakozó portok
N
semleges vezeték csatlakozó portok
földelés csatlakozó portok
A SZAUNAKÁLYHA TELJESÍTMÉNYÉNEK KIVÁLASZTÁSA
A táblázat a kályha ajánlott teljesítményét mutatja a
környezeti hőmérséklettől és a szauna térfogatától
függően.
Környe-
zeti hő-
mérséklet
[°C]
Szauna
térfogata
[m3]
Ajánlott fűtő-
teljesítmény
[kW]
Hőmér-
sék-
let-tar-
tomány
[°C]
>22
3-6 ≥4.5
30-110
5-9 ≥6.0
8-12 ≥8.0
9-13 ≥9.0
9-13 ≥11.5
MEGJEGYZÉS: Ha nem megfelelő készülékteljesítményt
választunk, az elért hőmérsékleti tartomány változhat.
A fenti javasolt fűtőteljesítményeket egy beltéri
szauna alapján ajánljuk, amelynek falai és mennyezete
üvegszálas szigeteléssel és alumíniumfóliával van
ellátva.
A BERENDEZÉS SZERELÉSE
Fontos: Ne telepítse a berendezést beugróban
• Ellenőrizze, hogy a berendezés tápforrása
megfelel a gyártó által megadott feltételeknek
• Ellenőrizze, hogy a felhasználó megfelelő
mennyiségű szaunakővel rendelkezik a kályhához
• Ügyeljen rá, hogy a kályha típusa megfeleljen a
szauna méreteinek
• Ügyeljen rá, hogy a kályha az alábbi vázlat szerint
kerüljön felszerelésre.
12-22
3-6 ≥6.0
30-110
5-9 ≥8.0
8-12 ≥9.0
8-12 ≥11.5
9-13 ≥12
5-11
3-6 ≥8.0
5-9 ≥9.0
5-9 ≥11.5
8-12 ≥12
9-13 ≥15
UNI_SAUNA
_B6.0KW
UNI_SAUNA
_S6.0KW
10 28 15 15 5x1,5
UNI_SAUNA
_S8.0KW
UNI_SAUNA
_S9.0KW
13 30 20 20 5x2,5
HU HU
