1716
15.11.2023
1. Vložte čepel do držáku, jak je znázorněno na
fotograi.
2. Vložte knoík zajišťující čepel nože na správné
místo (jak je znázorněno na fotograi) a seřiďte
jej.
3. Umístěte vyhledávač polohy na určené místo.
4. Čepel nože je vyměnitelná. Chcete-li jej vyměnit,
odlomte kousek čepele od technického nože (se
zlomenou čepelí).
5. Vyšroubujte šroub a vyměňte nůž.
3.3. PRÁCE SE ZAŘÍZENÍM
3.3.1. PŘÍPRAVA VZORKU POMOCÍ ŘEZACÍHO NÁŘADÍ
1. Umístěte vyhledávač polohy na tištěný (nebo
nakreslený) vzor / projekt. Jednou rukou uchopte
vyhledávač polohy a přitlačte jej na papír a druhou
rukou otáčejte rukojetí, dokud nebude vyříznut
kotouč se vzorem.
3.3.2. PŘÍPRAVA PLACKY
1. Vložte kovovou čepičku do formy A. Poté na ni
umístěte předem připravený vzor (vystřihněte ve
správné velikosti). Na konec vložte průhlednou
fólii.
2. Vložte kovovou sponu do formy B.
POZOR! Pamatujte, že spona (zavírací špendlík)
směřuje dolů.
3. Zasuňte formu A pod páku a zatlačte dolů.
Všechny elementy budou v horní formě.
4. Přesuňte formulář B pod páku a stiskněte dolů.
5. Placka je hotová.
4
5
6
4
2
1
3
5
1. Připravte základnu zařízení.
2. Horní forma by měla být zasunuta do otvoru pod
pákou.
3. V otočné základně stroje jsou popsána místa „A”
a „B”, do kterých byste měli vložit příslušné tvary
A, a B.
3.2.3. INSTALACE MONTÁŽNÍHO ZAŘÍZENÍ
1. Vyhledávač polohy
2. Nůž
3. Knoík (nastavitelný)
4. Rukojeť (nastavitelná)
3
1. Držák páky
2. Horní forma
3. Forma A
4. Forma B
5. Rotační základna formy
6. Základna stroje
PŘÍSLUŠENSTVÍ:
1. Stříhací nástroj
2. Kovový kryt
3. Průhledná fólie
4. Kovová spona
3.2. PŘÍPRAVA K PRÁCI
3.2.1. UMÍSTĚNÍ ZAŘÍZENÍ
Zařízení vždy používejte na rovnoměrném, stabilním,
čistém a ohnivzdorném povrchu, mimo dosah dětí
a osob s omezenými psychickými, smyslovými
a duševními funkcemi
3.2.2. MONTÁŽ ZAŘÍZENÍ
1 2
1
2
3
4
1
2
3

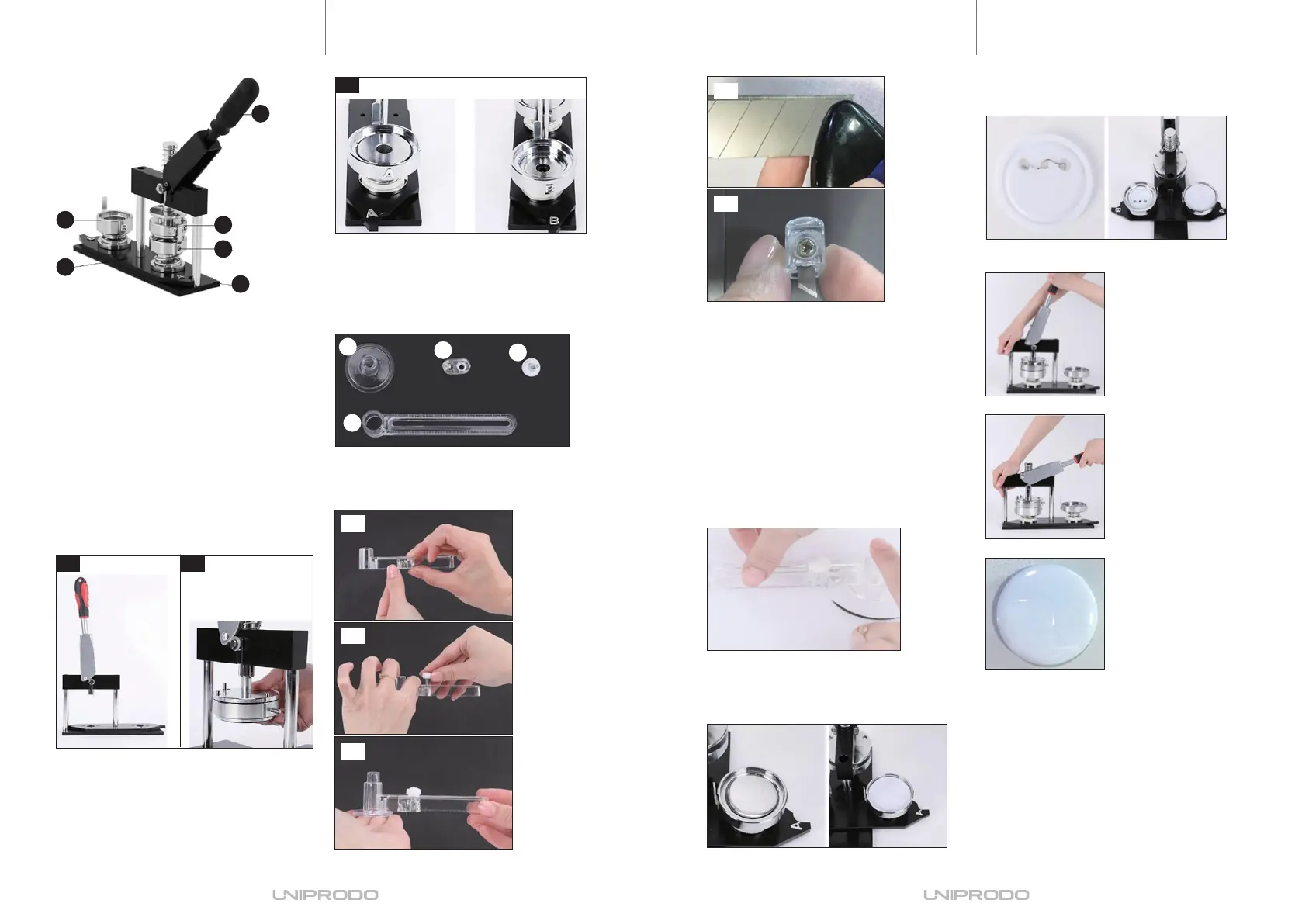

3.1. POPIS ZAŘÍZENÍ
DŮLEŽITÉ
• Průhledná fólie musí být dostatečně větší než
odznak. Například odznak o průměru 25 mm by
měl být překryt průhlednou fólií o minimálním
průměru 35 mm.
• S přístrojem jsou dodávány pouze odznaky a
průhledné fóliové kryty ve velikostech podle
modelu přístroje.
• Zde je výkres znázorňující rozměry odznaků a
odpovídající rozměry potahů průhlednou fólií:
CZ CZ
