58 TQ Series Quick Start Guide 59

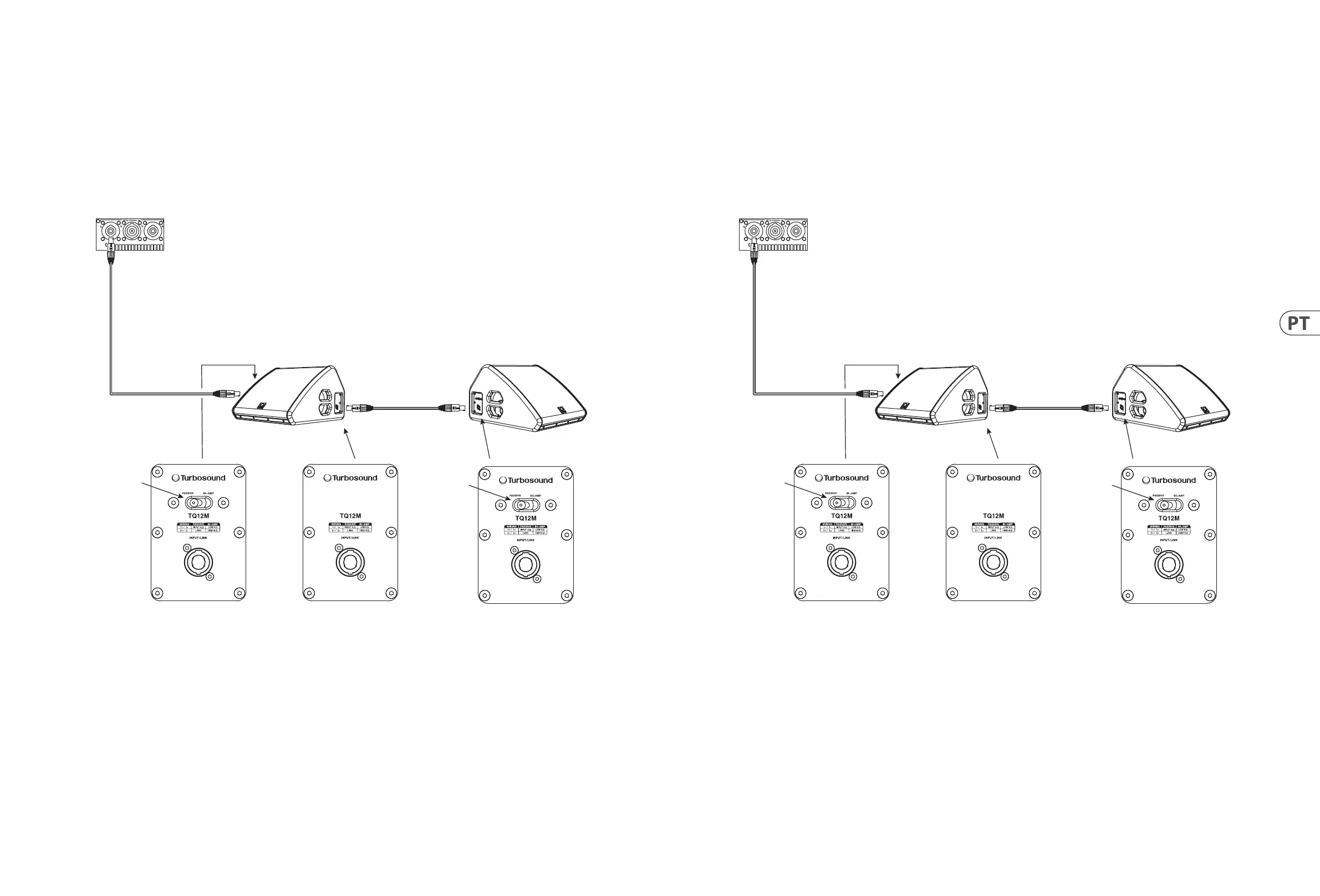

Modo PASSIVO

Usando o Link para conectar dois Monitores TQ (1 mix emparelhado)

Mova o interruptor do painel de entrada para a posição PASSIVA em ambos os Monitores TQ.

Nota: Os monitores TQ são cabeados (1 +/- = FR e 2 +/- = link, no MODO PASSIVO), o patch de saída pode ser selecionado de qualquer uma das 4 opções (1, 3, +/-) do

amplicador Lab Gruppen PLM+.

O cabo de quatro condutores NL4 para o primeiro monitor TQ usa o Pin 1 +/- e o Pin 2 +/-.

A saída LINK do primeiro monitor TQ (Pin 1 +/-) conecta-se à ENTRADA do segundo monitor TQ (Pin 1 +/-)

O Monitor 1 e o 2 reproduzem o mesmo mix de faixa completa.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Monitor 1 Right Side

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position

Modo PASSIVO

Usando o Link para conectar dois Monitores TQ (2 mixes discretos)

Mova o interruptor do painel de entrada para a posição PASSIVA em ambos os Monitores TQ.

Nota: Os monitores TQ são cabeados (1 +/- = FR e 2 +/- = link, no MODO PASSIVO), o patch de saída pode ser selecionado de qualquer uma das 4 opções (1, 2 ou 3,4

+/-) do amplicador Lab Gruppen PLM+.

O cabo de quatro condutores NL4 para o primeiro monitor TQ usa o Pin 1 +/- e o segundo monitor TQ usa o Pin 2 +/-.

A saída LINK do primeiro monitor TQ (Pin 2 +/-) conecta-se à ENTRADA do segundo monitor TQ (Pin 1 +/-)

O Monitor 1 e o 2 reproduzem em faixa completa e independentemente.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Pins 2 +/- to 1 +/-

Monitor 1 Right Side

Monitor 1 = pins 1 +/-

Monitor 2 = pins 2 +/-

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position
