18 TQ Series Quick Start Guide 19

Requisitos de Cableado del Sistema

Para evitar desperdiciar la potencia del amplicador, debe usar cable de altavoz de alta resistencia con un tamaño mínimo de alambre de 2,5 mm² (14 AWG), y

preferiblemente 4 mm² (12 AWG) para recorridos más largos o donde la impedancia total de entrada del gabinete sea inferior a 8 ohmios. Para longitudes de cable

extremas, tenga en cuenta la impedancia y las pérdidas resistivas del cable.

Siempre observe la polaridad correcta.

Use conectores NEUTRIK SPEAKON genuinos para un funcionamiento able.

Conecte y soporte los cables de altavoz desde sus amplicadores hasta los gabinetes de altavoces, de modo que no se aplique peso adicional signicativo o fuerza

lateral a los altavoces por el cableado de entrada. Los cables de entrada o de enlace nunca deben usarse para inclinar los altavoces ni como aparejo de ninguna manera.

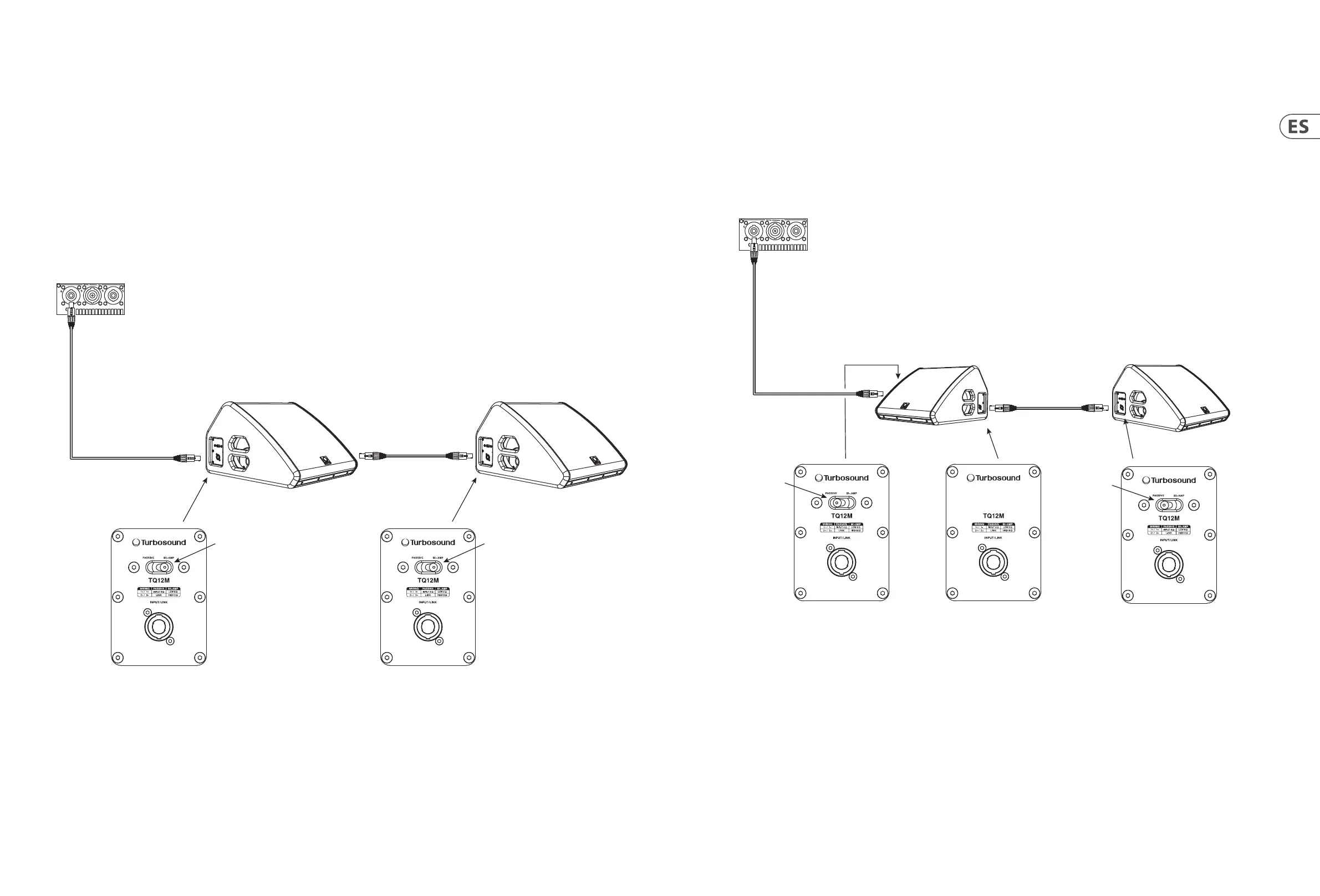

Modo BI-AMP

Mueva el interruptor del panel de entrada a la posición BI-AMP.

Los gabinetes TQ12M y TQ14M en MODO BI-AMP están cableados (1 +/- = LF y 2 +/- = HF).

Use cualquiera (LF: 1 +/- HF: 2 +/- ) o (LF: 3 +/- HF 4 +/-) para el parche de salida desde el amplicador Lab Gruppen PLM+.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Switch in

BI-AMP

position

Switch in

BI-AMP

position

Modo PASIVO

Usando el Link para conectar dos Monitores TQ (1 mezcla emparejada)

Mueva el interruptor del panel de entrada a la posición PASIVA en ambos Monitores TQ.

Nota: los monitores TQ están cableados (1 +/- = FR y 2 +/- = link, en MODO PASIVO), el parche de salida puede seleccionarse de cualquiera de las 4 opciones

(1, 3, +/-) del amplicador Lab Gruppen PLM+.

El cable de cuatro conductores NL4 al primer monitor TQ utiliza el Pin 1 +/- y el Pin 2 +/-.

La salida LINK del primer monitor TQ (Pin 1 +/-) se conecta a la ENTRADA del segundo monitor TQ (Pin 1 +/-)

El Monitor 1 y 2 reproducen la misma mezcla de rango completo.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Monitor 1 Right Side

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position
