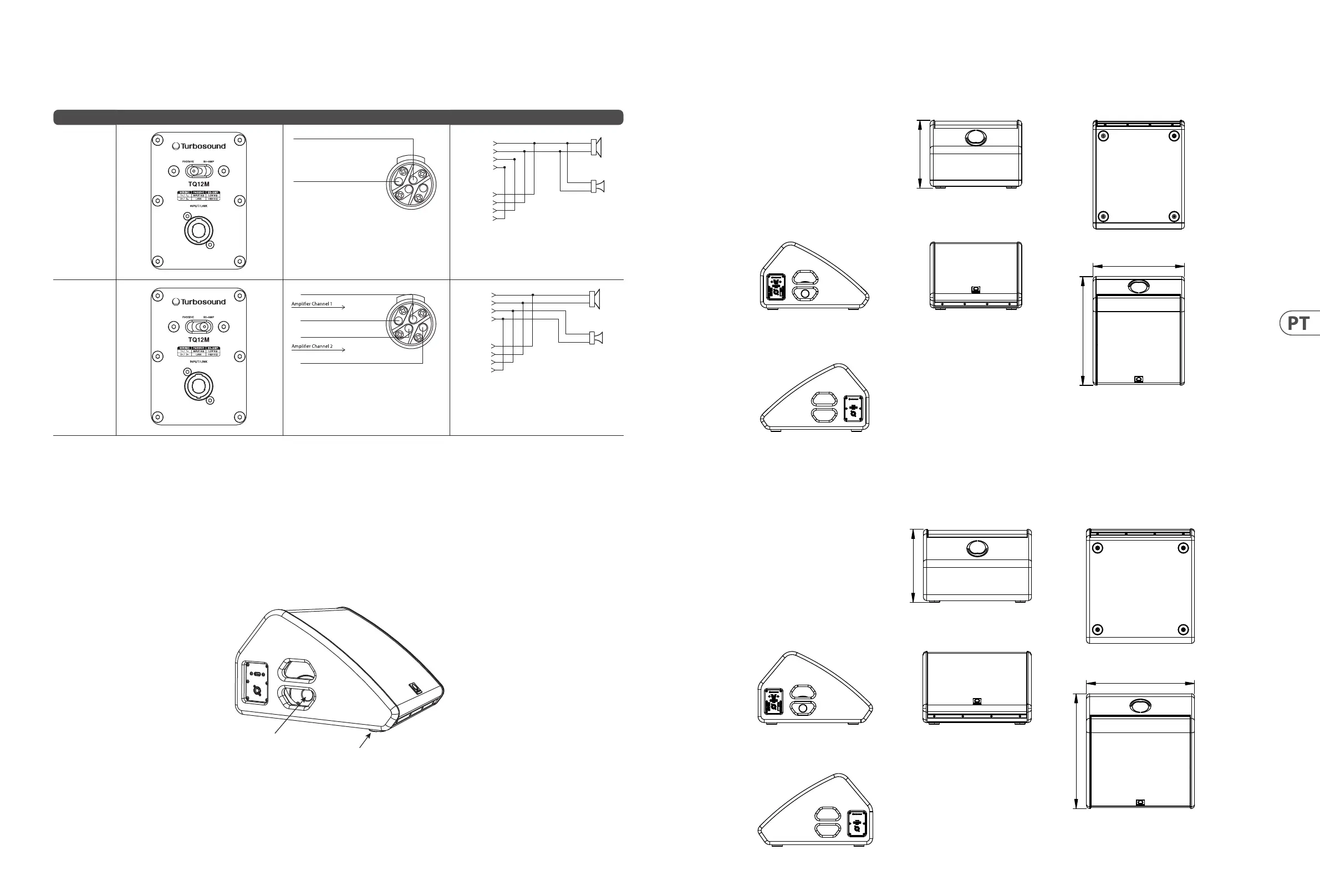

60 TQ Series Quick Start Guide 61

Conexões

Cuidado: É obrigatório usar a predenição ocial de fábrica Lake. O não cumprimento resultará em falha de componente do crossover passivo TQ e dos transdutores.

Nenhum outro DSP ou amplicadores de terceiros são suportados.

Mode SidePanel Connector InternalSchematic

PASSIVE

1-

2-

2+

1+

Full Range Input -

Full Range Input +

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

BI-AMP

BI-AMP, Input Low +

BI-AMP, Input Low -

BI-AMP, Input High +

BI-AMP, Input High -

1-

2-

2+

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

Instalação

O alto-falante TQ12M/TQ14M tem quatro pés na parte inferior para colocá-lo em uma superfície plana e nivelada.

Montagem em Poste

Um orifício de 35 mm é fornecido para montagem em poste. O TQ12M/TQ14M pode ser montado em poste em um subwoofer TQ15B ou TQ18B, por exemplo, ou em um

suporte de tripé adequado.

Recomendamos o uso de um poste de 35 mm com uma rosca M20 na extremidade inferior. Este tipo oferece mais segurança e pode ser rosqueado no receptáculo

superior do subwoofer TQ15B ou TQ18B. Nota: O uso de um parafuso adaptador K&M 24507 M20 Ø 35 mm no Top Hat do subwoofer permite o uso de qualquer barra de

distância M20.

Pole Mount 35mm

Feet x4

Dimensions

TQ12M

533.9mm [21.02"]

450mm [17.72"]

FRONTLEFT

TOP

BOTTOM

BACK

RIGHT

333mm [13.11"]

FRONTLEFT

BACK

RIGHT

357.3mm [14.07"]

561.9mm [22.12"]

530mm [20.87"]

TOP

BOTTOM

TQ14M

533.9mm [21.02"]

450mm [17.72"]

FRONTLEFT

TOP

BOTTOM

BACK

RIGHT

333mm [13.11"]

FRONTLEFT

BACK

RIGHT

357.3mm [14.07"]

561.9mm [22.12"]

530mm [20.87"]

TOP

BOTTOM
