56 TQ Series Quick Start Guide 57

Bem-vindo

Obrigado por escolher um produto de alto-falante Turbosound para sua aplicação. Se você deseja mais informações sobre este ou qualquer outro produto, visite nosso

site em turbosound.com.

Desembalando o Alto-Falante

Após desembalar a unidade, verique cuidadosamente se há danos. Se forem encontrados danos, notique imediatamente seu fornecedor. Você, o consignatário, deve

iniciar qualquer reclamação. Por favor, mantenha todas as embalagens para um possível envio de retorno futuro.

Sobre este Guia de Início Rápido

Este QSG descreve os detalhes dos alto-falantes TQ12M e TQ14M. Estas instruções devem ser usadas apenas com esses componentes.

Segurança Geral

A instalação e conguração devem ser realizadas apenas por pessoal qualicado e autorizado, observando as regulamentações locais, estaduais e outras regulamentações

de segurança aplicáveis em seu país. Se faltar alguma peça ou componente, entre em contato com seu revendedor antes de tentar congurar o sistema.

Também recomendamos que você agende um treinamento Turbosound com nossos parceiros de vendas e equipe de aplicações.

A Music Tribe Global Brands Ltd não assume qualquer responsabilidade por danos ou lesões pessoais resultantes do uso, instalação ou operação inadequada do

produto. Vericações regulares devem ser realizadas por pessoal qualicado para garantir que o sistema permaneça em condições seguras e estáveis.

Requisitos do Sistema

Os TQ12M e TQ14M são alto-falantes bi-amp de 2 vias com uma rede passiva comutável usada nas bandas de baixa e alta frequência quando o modo PASSIVE é

selecionado. Eles requerem 2 canais de amplicador e DSP no modo BI-AMP. O modo PASSIVE requer 1 canal de amplicador e DSP.

Todos os alto-falantes da série TQ usam exclusivamente predenições Lake através das plataformas Lab Gruppen PLM+ e D series L. As predenições da série Lab

Gruppen IPX serão lançadas a seu tempo.

Nenhuma plataforma de amplicador e DSP de terceiros é suportada, nenhum dado de predenição bruta é liberado ou suportado.

A série TQ tem uma estratégia de predenição poderosa, mas simples, utilizando a funcionalidade mais recente do software LAKE XP.

Os dados de predenição podem ser encontrados na Biblioteca LOAD Lake (https://www.labgruppen.com/downloads.html) ou podem ser baixados de

https://www.turbosound.com/downloads.html.

Os modelos recomendados da Lab Gruppen PLM+ para aplicações de turnê são o PLM8k44, PLM12k44 e o PLM20k44.

Para instalações usando os modelos da série D da Lab Gruppen, use o software 'CAFE' da Lab Gruppen - disponível para download em www.labgruppen.com para

determinar a conguração ideal do amplicador para seu sistema.

Requisitos de Cabos do Sistema

Para evitar desperdício de potência do amplicador, você deve usar um cabo de alto-falante de alta resistência com um tamanho mínimo de o de 2,5 mm² (14 AWG),

e preferencialmente 4 mm² (12 AWG) para corridas mais longas ou onde a impedância total de entrada do gabinete for inferior a 8 ohms. Para comprimentos de cabo

extremos, esteja ciente da impedância do cabo e das perdas resistivas.

Sempre observe a polaridade correta.

Use conectores NEUTRIK SPEAKON genuínos para operação conável.

Fixe e suporte os cabos dos alto-falantes dos seus amplicadores aos gabinetes dos alto-falantes, de modo que nenhum peso adicional signicativo ou força lateral

seja aplicado aos alto-falantes pelo cabeamento de entrada. Cabos de entrada ou de link nunca devem ser usados para inclinar os alto-falantes ou como aparelhagem

de qualquer maneira.

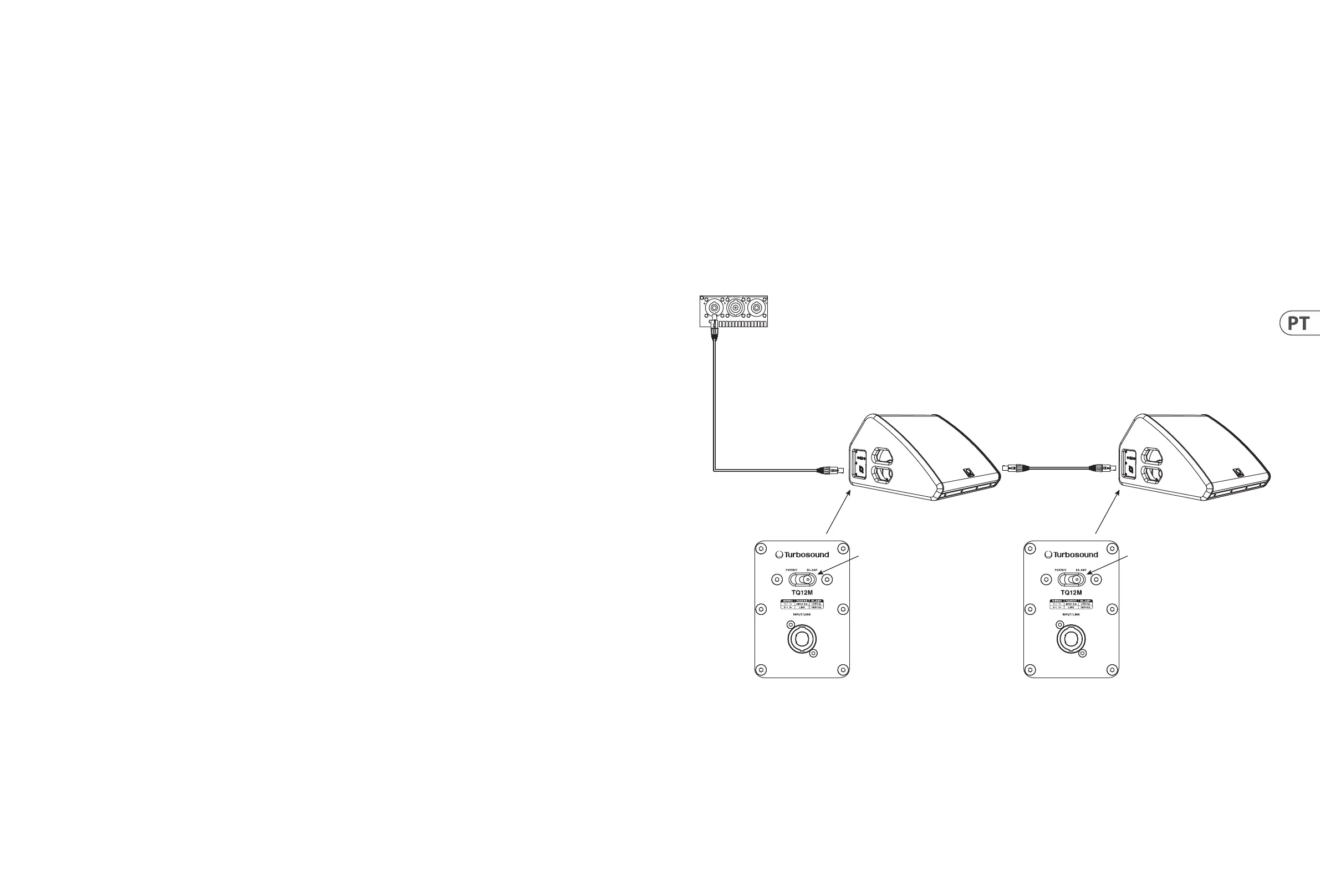

Modo BI-AMP

Mova o interruptor do painel de entrada para a posição BI-AMP.

Os gabinetes TQ12M e TQ14M no MODO BI-AMP são cabeados (1 +/- = LF e 2 +/- = HF).

Use (LF: 1 +/- HF: 2 +/-) ou (LF: 3 +/- HF 4 +/-) para o patch de saída do amplicador Lab Gruppen PLM+.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Switch in

BI-AMP

position

Switch in

BI-AMP

position
