44 TQ Series Quick Start Guide 45

Systemkabelanforderungen

Um eine Verschwendung von Verstärkerleistung zu vermeiden, sollten Sie ein Hochleistungslautsprecherkabel mit einem Mindestdrahtdurchmesser von 2,5 mm² (14

AWG) und vorzugsweise 4 mm² (12 AWG) für längere Strecken oder bei einer Gesamtkabinett-Eingangsimpedanz von weniger als 8 Ohm verwenden. Bei extremen

Kabellängen beachten Sie die Kabelimpedanz und die Widerstandsverluste.

Achten Sie immer auf die richtige Polarität.

Verwenden Sie für einen zuverlässigen Betrieb echte NEUTRIK SPEAKON CONNECTORS.

Befestigen und unterstützen Sie die Lautsprecherkabel von Ihren Verstärkern zu den Lautsprechergehäusen, damit kein signikantes zusätzliches Gewicht oder

seitliche Kraft durch die Eingangskabel auf die Lautsprecher ausgeübt wird. Eingangskabel oder Verbindungskabel sollten niemals verwendet werden, um die

Lautsprecher zu neigen oder als Rigg verwendet zu werden.

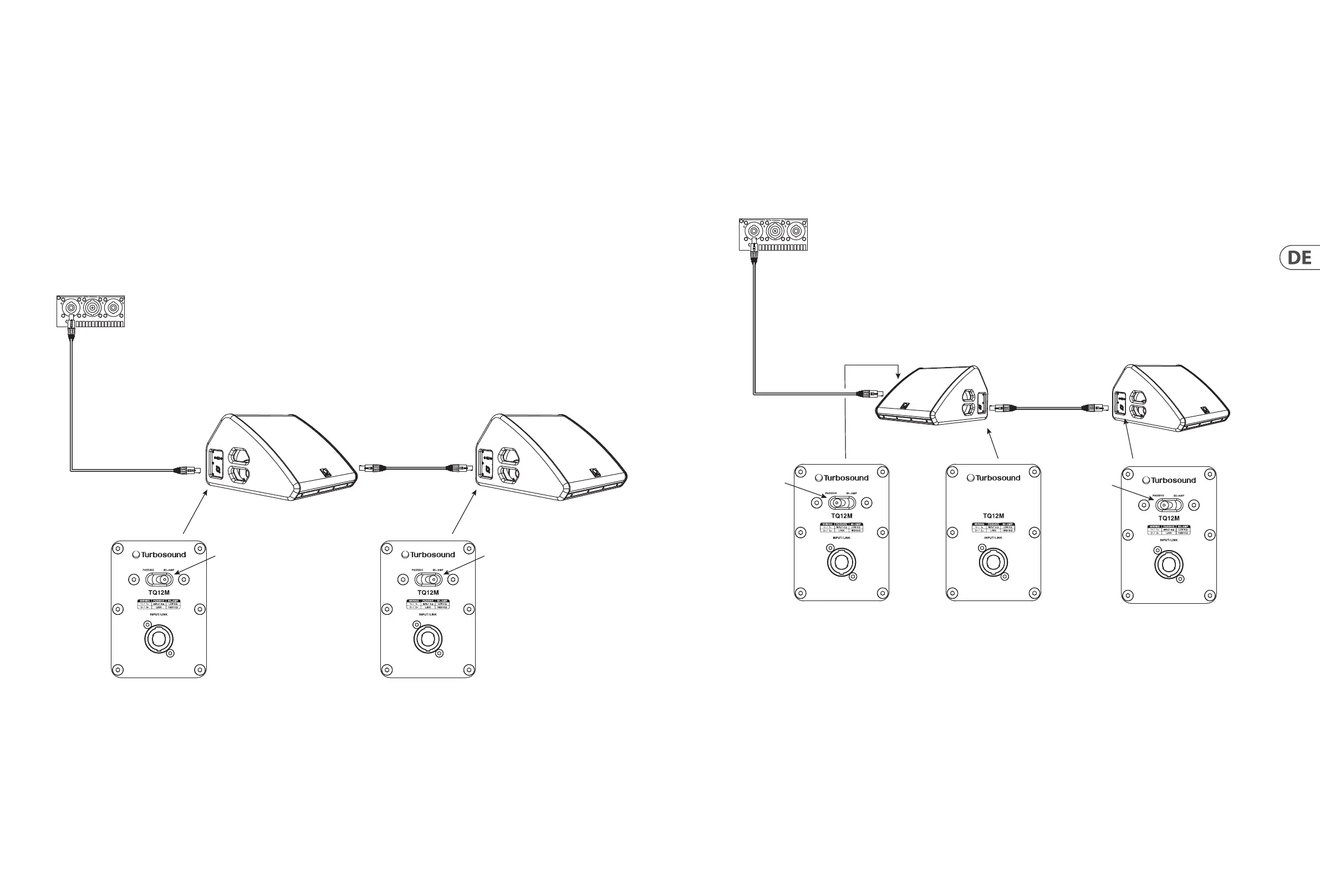

BI-AMP Modus

Bewegen Sie den Eingangsschalter in die BI-AMP-Position.

Die TQ12M und TQ14M Gehäuse im BI-AMP-MODUS sind wie folgt verkabelt (1 +/- = LF und 2 +/- = HF).

Verwenden Sie entweder (LF: 1 +/- HF: 2 +/-) oder (LF: 3 +/- HF 4 +/-) für das Ausgangspatching vom Lab Gruppen PLM+ Verstärker.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Switch in

BI-AMP

position

Switch in

BI-AMP

position

PASSIVER Modus

Verwenden Sie den Link, um zwei TQ-Monitore zu verbinden (1 gepaarter Mix).

Bewegen Sie den Eingangsschalter in die PASSIVE-Position in beiden TQ-Monitoren.

Hinweis: TQ-Monitore sind wie folgt verkabelt (1 +/- = FR und 2 +/- = Link, im PASSIVE-MODUS), das Ausgangspatching kann aus einer der 4 Optionen (1, 3, +/-) des

Lab Gruppen PLM+ Verstärkers ausgewählt werden.

Das vieradrige NL4-Kabel zum ersten TQ-Monitor verwendet Pin 1 +/- und Pin 2 +/-.

Der LINK-Ausgang des ersten TQ-Monitors (Pin 1 +/-) wird mit dem EINGANG des zweiten TQ-Monitors (Pin 1 +/-) verbunden.

Monitor 1 und 2 spielen denselben Full-Range-Mix.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Monitor 1 Right Side

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position
