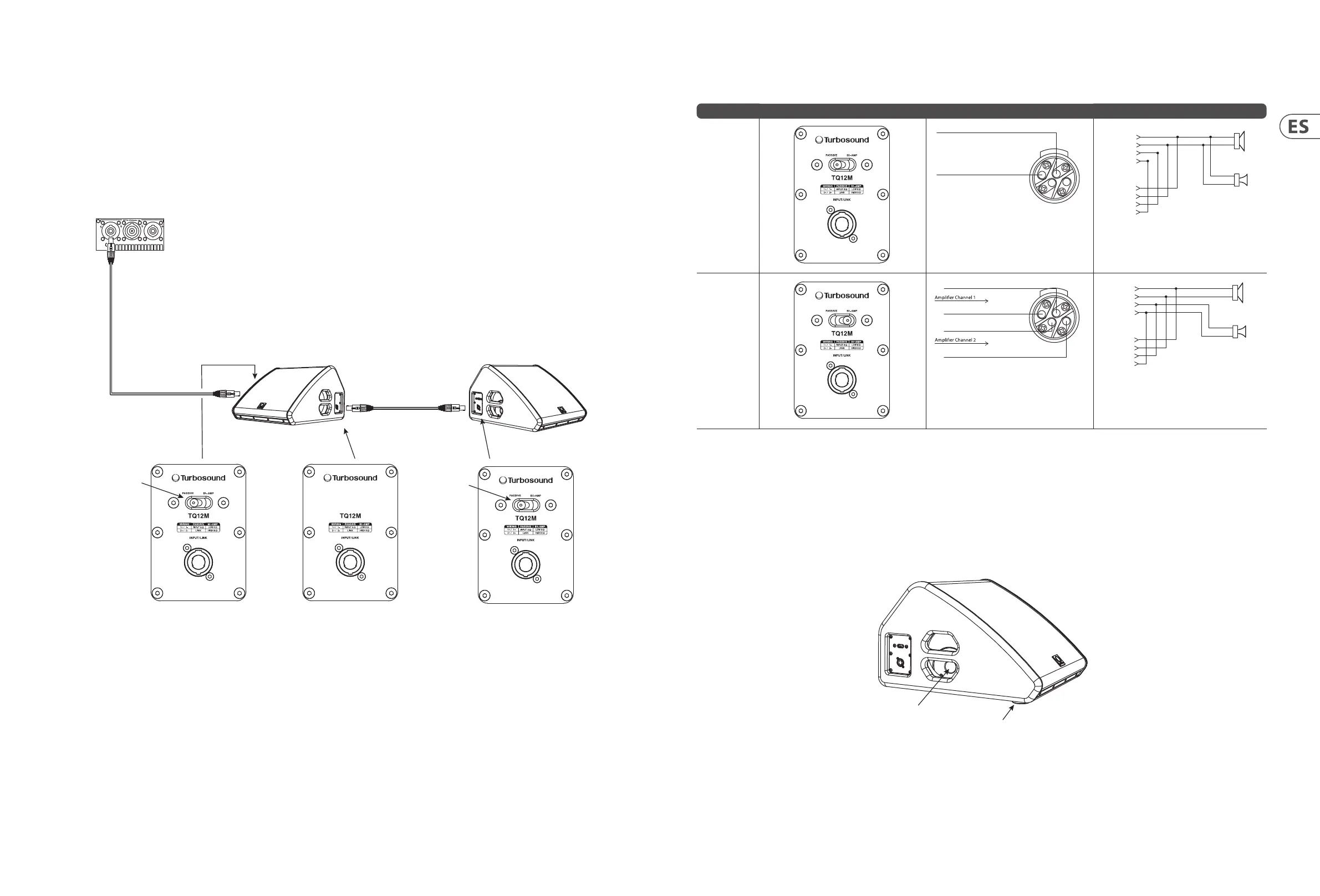

20 TQ Series Quick Start Guide 21

Modo PASIVO

Usando el Link para conectar dos Monitores TQ (2 mezclas discretas)

Mueva el interruptor del panel de entrada a la posición PASIVA en ambos Monitores TQ.

Nota: los monitores TQ están cableados (1 +/- = FR y 2 +/- = link, en MODO PASIVO), el parche de salida puede seleccionarse de cualquiera de las 4 opciones (1, 2 o 3,

4 +/-) del amplicador Lab Gruppen PLM+.

El cable de cuatro conductores NL4 al primer monitor TQ utiliza el Pin 1 +/- y el segundo monitor TQ utiliza el Pin 2 +/-.

La salida LINK del primer monitor TQ (Pin 2 +/-) se conecta a la ENTRADA del segundo monitor TQ (Pin 1 +/-)

El Monitor 1 y 2 reproducen rango completo, e independientemente.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Pins 2 +/- to 1 +/-

Monitor 1 Right Side

Monitor 1 = pins 1 +/-

Monitor 2 = pins 2 +/-

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position

Conexiones

Precaución: Es obligatorio usar el preajuste Lake ocial de fábrica. No hacerlo resultará en fallos en el componente del crossover pasivo TQ y transductores. No se

admiten otros DSP o amplicadores de terceros.

Mode SidePanel Connector InternalSchematic

PASSIVE

1-

2-

2+

1+

Full Range Input -

Full Range Input +

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

BI-AMP

BI-AMP, Input Low +

BI-AMP, Input Low -

BI-AMP, Input High +

BI-AMP, Input High -

1-

2-

2+

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

Instalación

El altavoz TQ12M/TQ14M tiene cuatro patas en la parte inferior para colocarlo sobre una supercie plana y nivelada.

Montaje en Poste

Se proporciona un agujero de 35 mm para montaje en poste. El TQ12M/TQ14M puede montarse en poste en un subwoofer TQ15B o TQ18B, por ejemplo, o en un soporte

de trípode adecuado.

Recomendamos usar un poste de 35 mm con una rosca M20 en el extremo inferior. Este tipo proporciona más seguridad y se atornillará en el receptáculo superior del

subwoofer TQ15B o TQ18B. Nota: Usar un perno adaptador K&M 24507 M20 Ø 35mm en el sombrero superior del subwoofer permite usar cualquier barra de distancia M20.

Pole Mount 35mm

Feet x4
