38
Montage-instructies
VEREIST
Verticale demper rail zitje [10] 2x
M10 sluitringen [11]
M10 Nyloc-moer [12]
Ronde moer met plastic kap [13]
M10x120 mm bout [15] M10x150
mm bout [16]
A) Stop de rail van het zitje naar binnen tot het iets uitsteekt
achter de voetplaat. Hier wordt het installatie-/uitlijningspunt
weergegeven voor de M10x120 mm horizontale schroefbeugel
voor rail zitje [15], 2x M10 sluitringen [11] en Nyloc-moer [12].
Installeer en maak vast.
B) Stop de M10x150mm spanbout van de verticale rail van het zitje
[16] en de verticale demper rail zitje [10] met de plastic kap van
de ronde moer[13].

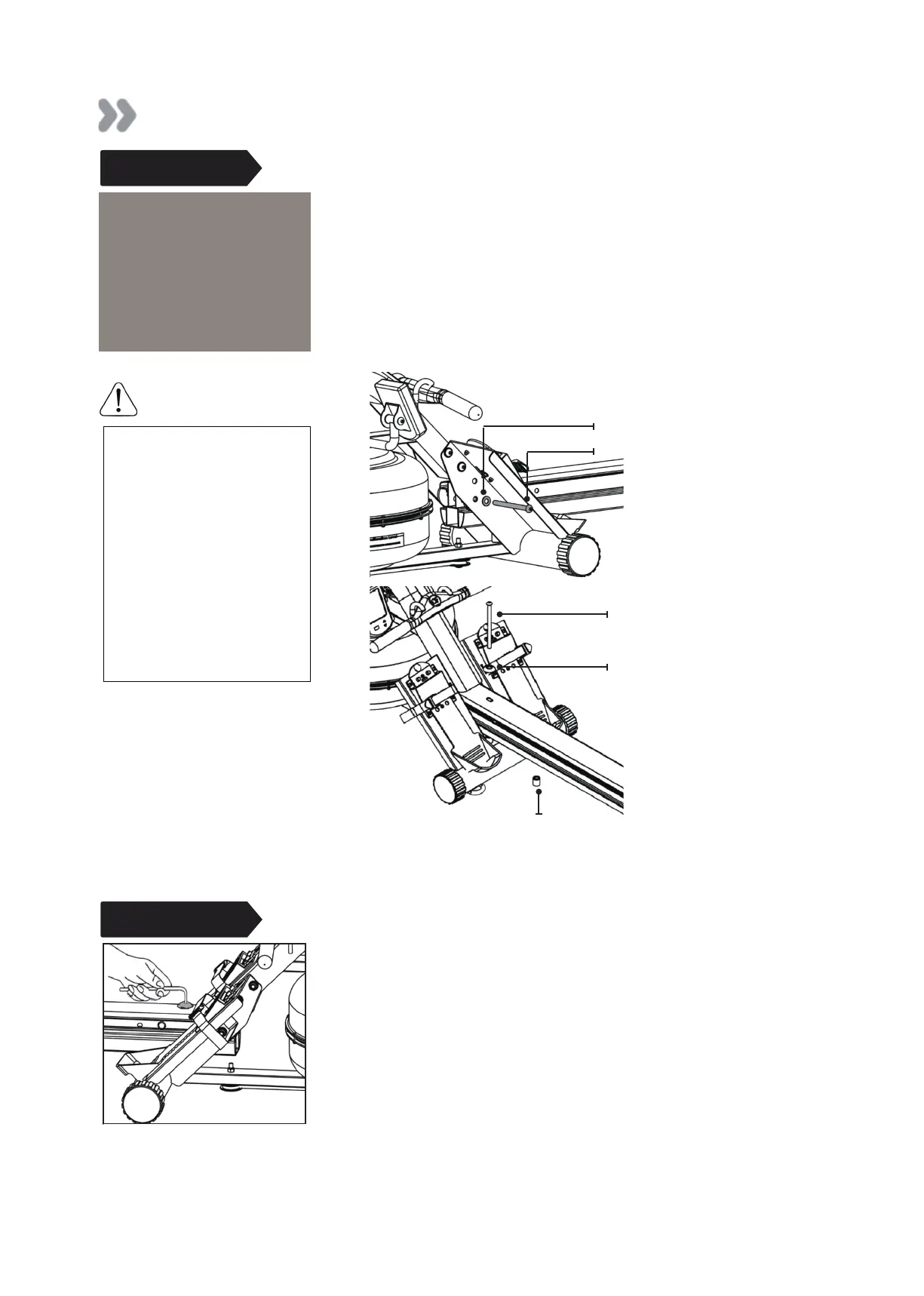

De rail van het zitje installeren op het hoofdframe
STAP 2
..........................................................................................................................................................
Installeer de verticale spanbout
voor de rail van het zitje door
de rail van het zitje zoals
weergegeven en bevestig dan de
demper verticale bout rail op de
bout tussen de onderkant van de
rail van het zitje en het onderste
frame (niet weergegeven)
voordat u de bout vastmaakt
aan het onderste frame. Haal ze
niet aan. Raadpleeg de volgende
pagina voor een correcte
hoogteafstelling.
LET OP
M10x150 mm bout
M10 sluitring
Plastic kap ronde moer
M10x150 mm bout
A)
B)
Demper verticale rail zitje
Opmerking: De demper van het verticale rail zitje is ontworpen om de speling
tussen de rail van het zitje en het hoofdframe op te nemen wanneer deze in
verticale positie staat.
De roeimachine fijn afstemmen
STAP 3
De verticale spanbout voor de rail van het zitje is ontworpen om
de middelste poot 3-5 mm van de grond te houden wanneer de
krachtmachine geen gewicht draagt en de grond slechts raakt
tijdens een roeislag.
Span de assemblage aan tot de middelste poot van de grond
begint te komen zoals hieronder weergegeven.
Opmerking: Als de kop van de tank overmatig schudt of hobbelt
tijdens het roeien, geeft dit aan dat de verticale spanbout voor de
rail van het zitje niet goed is afgesteld.
Haal de verticale bout van de
rail van het zitje aan zoals hier
weergegeven tot de middelste poot
ca. 3-5 mm van de grond komt.
