37

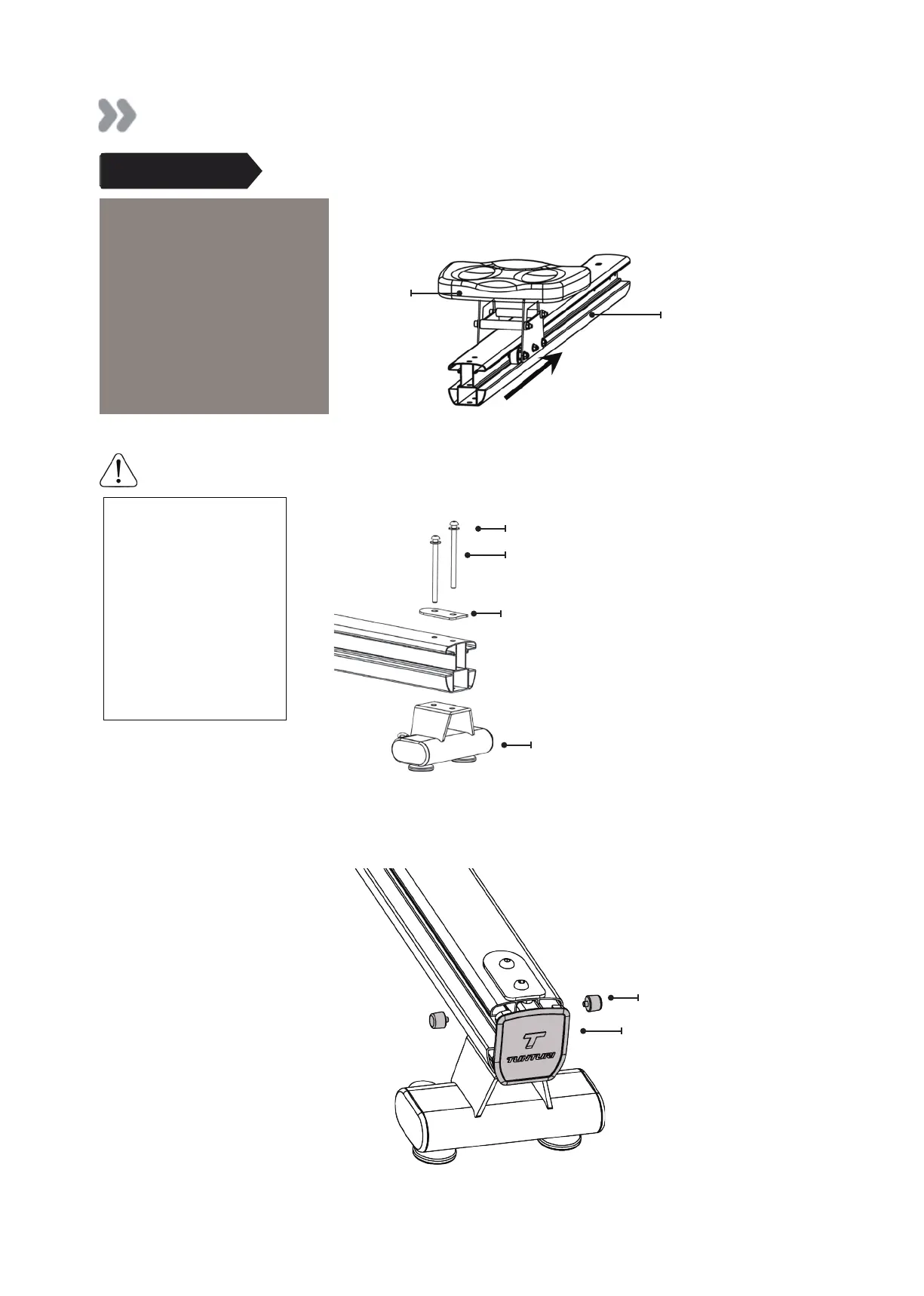

Montage-instructies
Het zitje en de achterste poot installeren op de rail voor het zitje
STAP 1
VEREIST
Rail zitje [2]
Zitje [3]
Achterste poot [4]
Schroefbeugel interne rail zitje [6]
Kap achterste uiteinde [5]
Rubberen aanslagrubbers achter [9]
2x M10 sluitringen [11]
2x M10x120 mm bouten [14]
A) Installeer het zitje [3] op de rail van het zitje [2] zoals
weergegeven, met de inkeping van het zitje naar achter gericht.
Haal ze niet aan.
Stap 2: Zorg dat de
weerstandhaken op
de achterpoot naar de
binnenkant van de machine
zijn gericht voordat u begint
met de assemblage.
Stap 3: Ga voorzichtig te
werk wanneer u de bouten
aanhaalt om krassen te
voorkomen.
WAARSCHUWING
Inkeping
Rail zitje
Kap achterste uiteinde
..........................................................................................................................................................
Rubberen aanslagrubbers
achter
M10 sluitring
M10x120 mm bouten
Schroefbeugel interne rail zitje
Achterste poot
C) Installeer de Rubberen eindkap [5] en houd de eindkap op zijn
plaats, stop de rubberen aanslagrubbers achter [9] door het
uiteinde. Haal dan beide bouten aan om de assemblage van de
achterste poot te voltooien.
B) Stop eerst de schroefbeugel van het interne rail zitje [6] in
de achterkant van de rail van het zitje en lijn deze uit op de
tweede opening vanaf de achterkant van de rail. Gebruik dan
2x M10x120 mm bolkopbouten [14] en 2x M10 sluitringen [11]
om de achterste poot [4] op de rail van het zitje te monteren.
