Montageanweisungen
Befestigung des Sitzes und des Hinterbeins an Sitzschiene
SCHRITT 1
ERFORDERLICH
Sitzschiene [2]
Sitz [3]
Hinterbein [4]
Interne Halterung der
Sitzschienenschrauben [6] Hintere
Endkappe [5]
Hintere Gummianschläge [9]
2 x M10-Unterlegscheiben [11]
2 x Schrauben, M10x120mm [14]

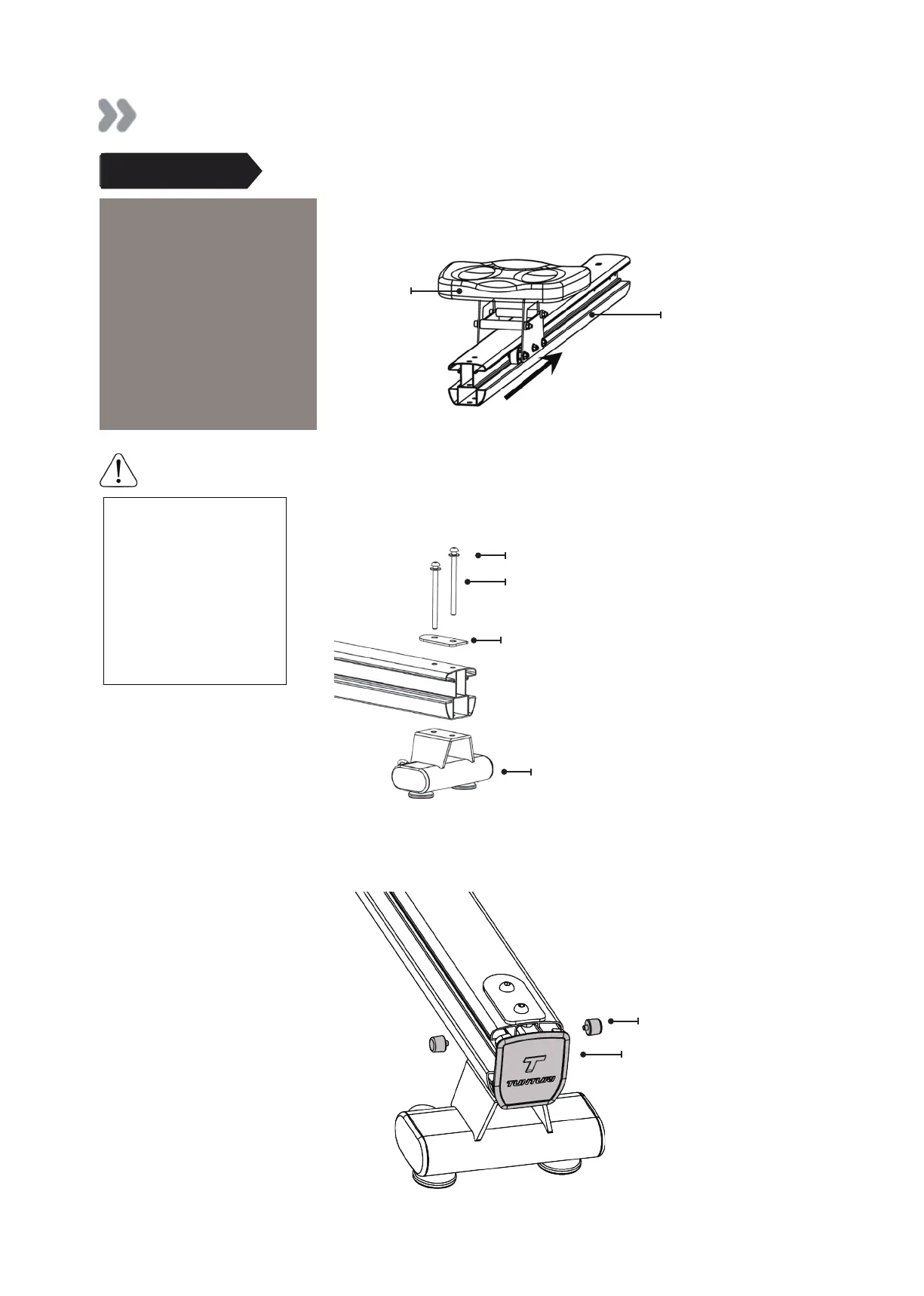

A) Befestigen Sie den Sitz [3] wie abgebildet an der Sitzschiene [2],
wobei die Sitzeinbuchtung nach hinten weisen muss.
Nicht fest anziehen.
Schritt 2: Achten Sie vor der
Montage darauf, dass die
Widerstandshaken zur
Innenseite des Geräts
weisen.
Schritt 3: Ziehen Sie die
Schrauben behutsam fest,
um Kratzer zu vermeiden.
WARNUNG
Einbuchtung
Sitzschiene
Hintere Endkappe
..........................................................................................................................................................
Hintere Gummianschlä
B) Fügen Sie als Erstes die interne Halterung der
Sitzschienenschrauben [6] an der Rückseite der Sitzschiene ein
und richten Sie sie, von hinten gesehen, mit dem zweiten Loch
der Schiene aus. Montieren Sie dann das Hinterbein [4] mit 2 x
Kugelkopfschrauben (M10 x 120 mm) [14] und 2 x M10-
Unterlegscheiben [11] an der Sitzschiene.
M10-Unterlegscheibe
Schrauben, M10 x 120 mm
Interne Halterung der Sitzschienenschraube
Hinterbein
C) Bringen Sie die Gummiendkappe [5] an, halten Sie die Endkappe
fest und stecken Sie die hinteren Gummianschläge [9] auf das
Endstück. Ziehen Sie dann zum Abschluss der Montage des
Hinterbeins die beiden Schrauben fest an.
