True Fitness Technology • O’Fallon, MO • Phone: 800-426-6570/636-272-7100 • Truetness.com
Page # 64 of 86
CHAPTER 2: ASSEMBLY GUIDE
Strength
Palladium Modular Training Systems
ASSEMBLY STEPS:

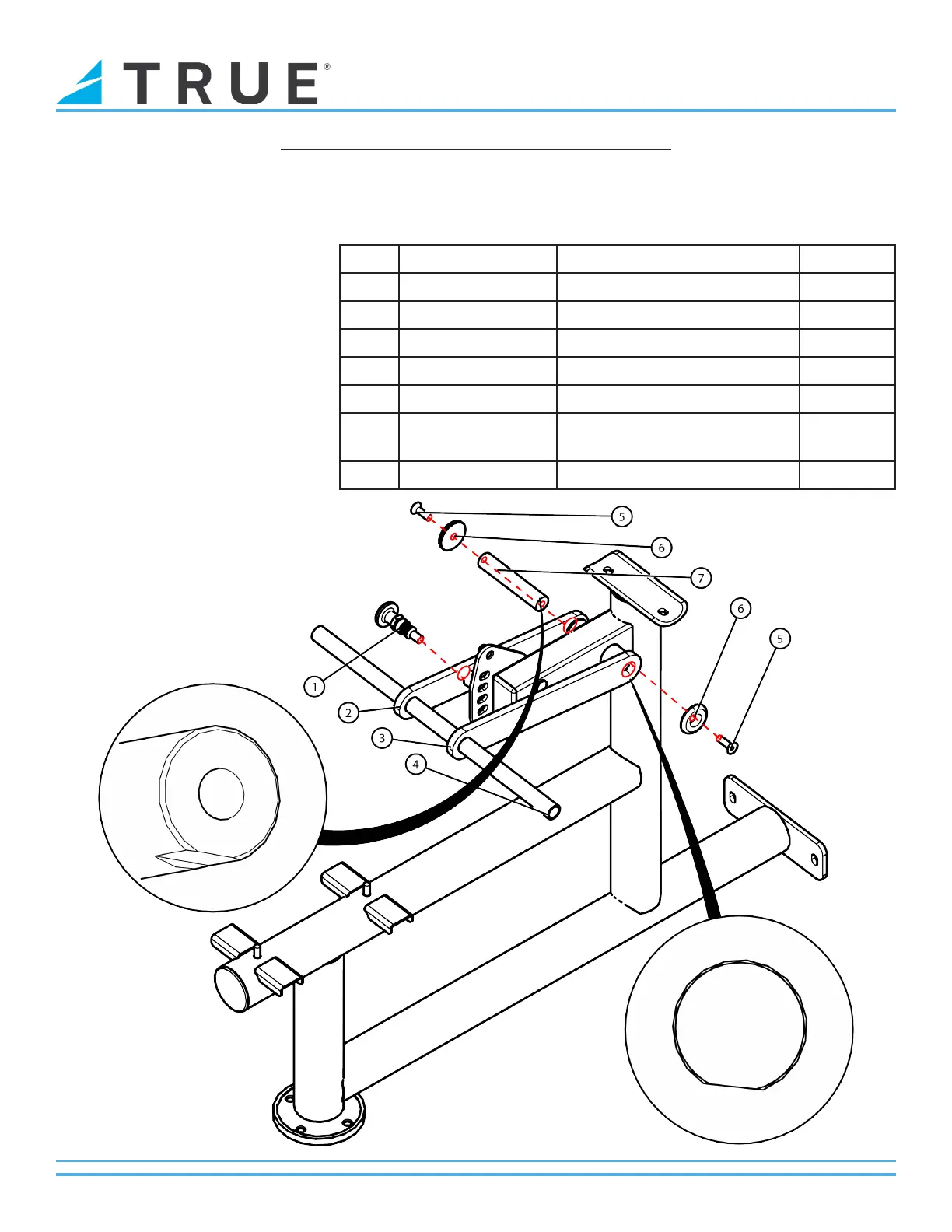

Step 16-2 (Lat Pulldown Station):
Secure the Cam Assembly to
the Lower Assembly using the
identied hardware.
Note: Align the tab on the
Axle with the tab on the Lower
Assembly.
Item Part Number Description Quantity
1 TMS0006311 CAM ASSEMBLY POP PIN 1
2 TMS0006312 SUPPORT PLATE, LEFT 1
3 TMS0006315 SUPPORT PLATE, RIGHT 1
4 TMS0006313 AXLE 1
5 C-659 FH SCREW, 3/8”-16, 1-1/4” 2
6 SD0092 ALUMINUM END CAP
50*10.5*8
2
7 TMS0006316 AXLE 1
