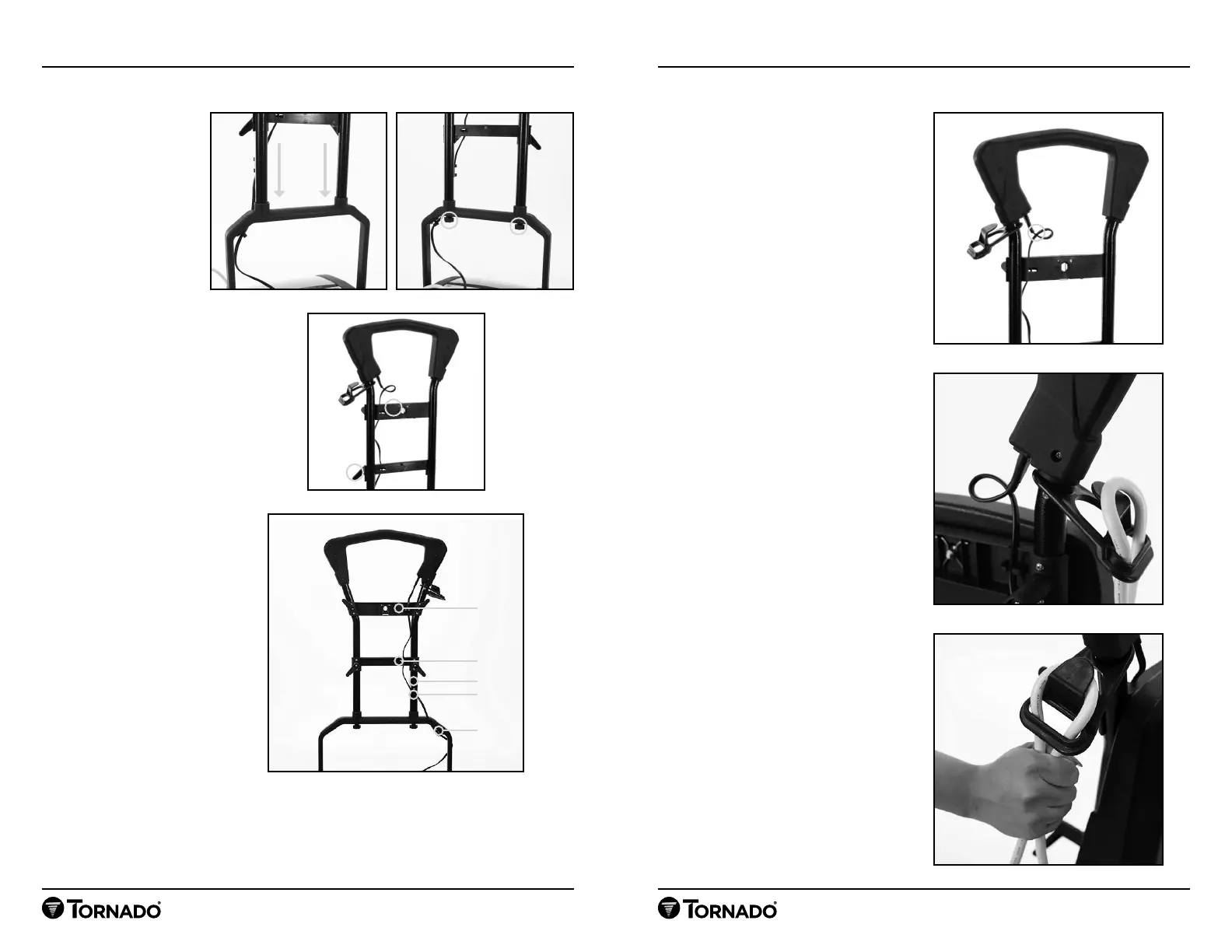

ASSEMBLÉE
Fig. 3
Fig. 2
Fig. 4
1
2
3
4
5
ASSEMBLÉE
Fig. 5
Fig. 6
Fig. 7
1. Insérez l’ensemble
de poignée dans le
support de poignée.
(Fig. 1)
2. À l’aide du bouton,
de la rondelle
en étoile et de la
rondelle plate, fixez
la poignée au support
de la poignée. (Fig. 2)
3. Assurez-vous que la goupille du
réservoir de produit nettoyant
de la poignée est vers l’avant
de l’appareil et que les crochets
d’enroulement du cordon sont vers
l’arrière. (Fig. 3)
4. Faites passer le câble de
commande de la pompe à travers
les (5) emplacements indiqués
sur le support de la poignée et la
poignée. (Fig. 4)
Fig. 1
5. Branchez l’extrémité du câble de
commande de la pompe dans la
prise de l’ensemble de poignée.
Cette prise n’est pas sensible à la
polarité et s’adaptera à la poignée
dans les deux sens. Assurez-vous
qu’il y a suffisamment de mou au
bas du câble pour que le couvercle
du boîtier de la pompe ne se
soulève pas lorsque la poignée est
déplacée en position de travail.
(Fig. 5)
6. Faites passer la boucle du cordon
d’alimentation dans la fente du
dispositif de retenue du cordon
d’alimentation. (Fig. 6)
7. Accrochez la boucle au-dessus
de la lèvre du dispositif de retenue
et tirez le mou à travers la fente.
Enroulez le cordon autour de 4
crochets de cordon à l’arrière de la
machine. (Fig. 7)
