Användning
42 Testboy
®
TV 900
Användning
Tack för att du har valt Testboy
®
TV 910, en EVSE (Electric Vehicle Supply Equipment)-adapter.
Mätadaptern är tillbehör till ytterligare Testboy mät- och testapparater för att t.ex. utföra säkerhets- resp. funktionskontroller med en
installationstestare. Den är avsedd för kontroll av laddningstillbehör för elfordon (EVSE Mode 3) med typ-2-kontakter.
Testboy
®
TV 910 har en massiv kåpa och lämpar sig därför även för användning under tuffa omgivningsvillkor.
LED-displayen av Testboy TV 910 är tänkt som riktvärde, inte som mätvärde.
Använd härtill lämpliga mätmedel!
Säkerhetsanvisningar
Den här produkten erbjuder hög säkerhet. För att kunna använda produkten korrekt och riskfritt ska du läsa igenom hela
bruksanvisningen noggrant före användning.

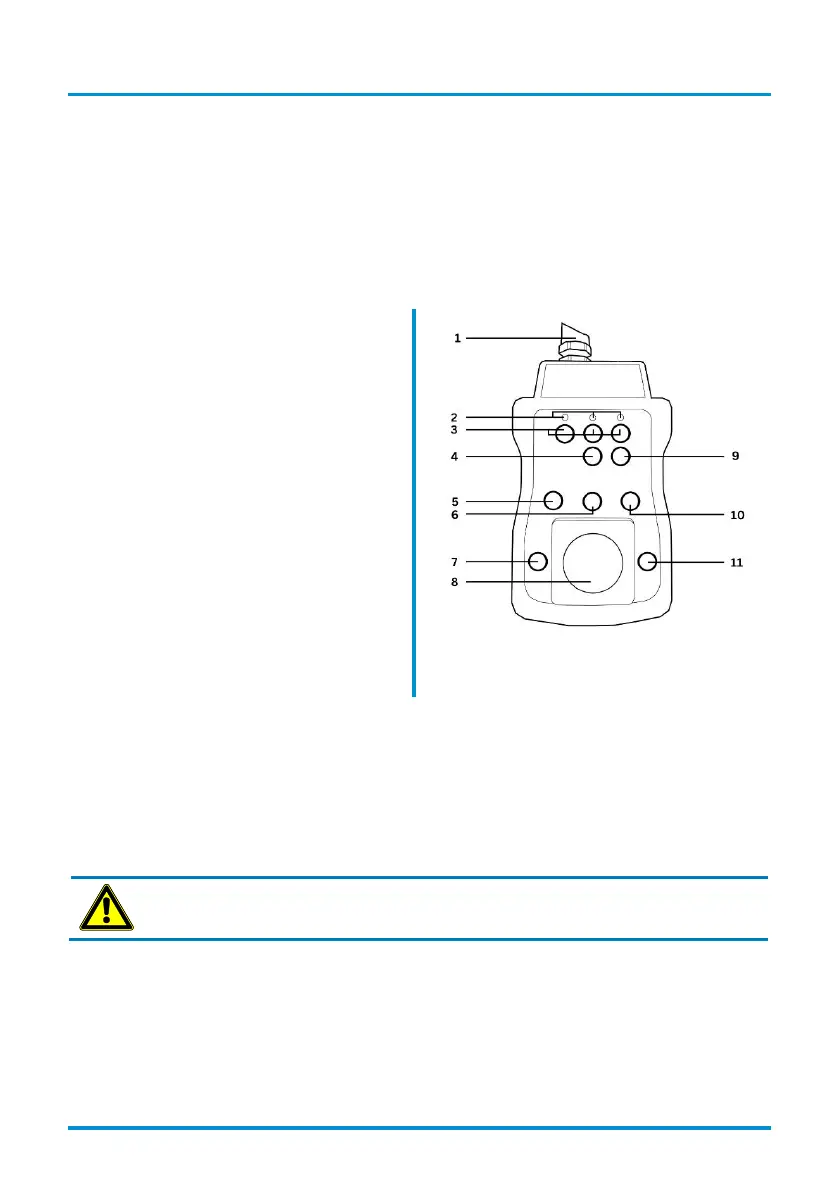

1) Typ-2-kontakt
2) Fasindikering
3) Banankontakt för faserna L1, L2, L3
4) Banankontakt för PE
5) Vridvalsbrytare CP-State
6) Vridvalsbrytare fas
7) Knapp CP-State E (felsimulering)
8) Uttag
9) Banankontakt för N
10) Vridvalsbrytare PP-State
11) Knapp PE-felsimulering
Beakta följande säkerhetsanvisningar:
| Om indikeringen för en eller flera funktioner inte
fungerar får enheten inte användas, utan ska
kontrolleras av fackpersonal.
| Undvik att beröra banankontakterna (3, 4, 5, 11)!
(se bild)
| Enheten får aldrig användas i fuktig miljö!
| Enheten ska förvaras torrt och rent. Ytterhöljet
ska endast rengöras med fuktig trasa.
| De olika signaler som spänningsmätaren visar
får inte användas för mätändamål.
Funktion
Apparaten simulerar ett anslutet elfordon och ger möjligheten att simulera olika laddningstillstånd. TV 910 erbjuder olika mät- och
tappningspunkter. Stoppa in typ-2-kontakten i en laddningsstation för att koppla på apparaten. Vid frikopplad laddningsstation visar
LED:erna fasen/faserna. Med vridvalsbrytaren ”CP-State” (Control Pilot Resistance) kan olika laddningstillstånd simuleras.
Banankontakterna garanterar mätmöjligheter med diverse mätledningar. Ytterligare mätapparater kan anslutas till uttaget. Faserna
kan läggas om med motsvarande vridvalsbrytare. Med kontakten ”PP-State” (Proximity Pilot Resistance) kan en kabel simuleras
(valbara är N.C., 13 A, 20 A, 32 A, 63 A).
Med knapparna ”CP-State E” och ”PE-felsimulering” kan feltillstånd simuleras. Exempelvis ett avbrott av PE-ledaren.
VARNING
Uttaget är belastbart till maximalt 5 A! Likaså får man inte koppla om/växla mellan faserna under last!
