CONNECTORS LAYOUT

POWER

PROG

USB

PROG

RJ45

100% DESIGNED, DEVELOPED & MANUFACTURED IN TELE VES CORPORATION

READJUST

ADJUSTON

ERROR

Download ASuite

A00425

TV+SAT

2 3 4 SAT

PON

TERR DC

ON OFF

OPTICAL

OUTPUT

100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORPO RATION

TX PWRON

TERR DC

H POL

INVISIBLE LASER RADIATION

DO NOT WATCH DIRECTLY WITH

OPTICAL INSTRUMENTS

CLASS 1M LASER PRODUCT

EN 60825-1: 2014

POWER

OPTICAL TRANSMITTER / TR ANSMI SOR Ó PTICO

REF. 237501 / OLT1550 1550nm

V POL TERR

12V 200mA12V 350mA

OPTICAL IN

OPTICAL RECEIVER / REC EPTOR ÓPTI CO

REF. 237540 / OLR44

QUATTRO

OPTICAL

POWER

100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORPORATION

H-LOW H-HIGHV-HIGHV-LOWTERR.

PWR

OUT

PWR

JACK

12-18V

POWER IN

OPTICAL IN

OPTICAL RECEIVER / REC EPTOR ÓPTI CO

REF. 237540 / OLR44

QUATTRO

OPTICAL

POWER

100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORPORATION

H-LOW H-HIGHV-HIGHV-LOWTERR.

PWR

OUT

PWR

JACK

12-18V

POWER IN

UHF

LNB

WIDEBAND

DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY

DECLARAÇÃO DE CONFORMIDADE DECLARATION DE CONFORMITE

DICHIARAZIONE DI CONFORMITÀ DEKLARACJA ZGODNOŚCI

KONFORMITÄTSERKLÄRUNG ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

ﺔﻘﺑﺎطﻣﻟا نﺎﯾﺑ

https://doc.televes.com

Tabla de frecuencias Frequency plans Plan de

fréquences Piani di frequenza Frequenztabelle

Plany częstotliwości

1 - Instalación vertical (altura ≤ 2 m) / Vertical installation (height ≤ 2 m) / Installation verticale (hauteur ≤ 2 m) / Installazione verticale (altezza ≤ 2 m) / Vertikale

installation (Höhe ≤ 2 m) / Montaż pionowy (wysokość ≤ 2 m).

2 - 4 tornillos tamaño 4x45mm (no incluidos) / 4 screws size 4x45mm (not included) / 4 vis taille 4x45mm (non livrées) / 4 viti misura 4x45mm (non incluse) / 4 Schrauben

Größe 4x45mm (nicht enthalten) / 4 śruby o rozmiarze 4x45mm (brak w zestawie).

Fabricante / Manufacturer / Fabricant / Produttore / Hersteller / Producent: Televés S.A.U. Rúa B. de Conxo, 17 - 15706 Santiago de Compostela, A Coruña. Spain www.televes.com

Aplicación típica / Typical application / Application typique / Applicazione tipica /

Typisches Anwendungsbeispiel / Typowe zastosowanie

Acuerdo de licencia y declaración software de terceros Licence

agreement and Third-parties Software declaration

Acordo

de licença e declaração de software de terceiros

Accord de

licence et déclaration de logiciels tiers

Accordo di licenza e

dichiarazione del software di terze parti

Umowa licencyjna i

deklaracja oprogramowania stron trzecich

Lizenzvereinbarung

und Softwareerklärung von DrittanbieternΣ

Άδεια χρήσης

και δήλωση λογισμικού τρίτου μέρους

Licensavtal och

programvarudeklaration från tredje part

Лицензионное

соглашение и декларация стороннего программного

обеспеченияt

ثﻟﺎﺛﻟا فرطﻟا ﺞﻣﺎﻧرﺑ نﺎﯾﺑ و صﯾﺧرﺗﻟا ﺔﯾﻗﺎﻔﺗا

https://doc.televes.com

Receptor óptico Overlight / Overlight optical receiver / Récepteur optique Overlight / Ricevitore ottico Overlight /

Optischer Rückumwandler / Odbiornik optyczny Overlight

237540

(OLR44)

Parámetros RF

RF parameters

Paramètres RF

Parametri RF

HF Parameter

Parametry RF

Wyjścia RF HF Ausgang Uscita RF Sorties RF Salidas RF RF outputs

4 x LEGACY

1 x TERR

Zakres częstot-

liwości

Frequenzbereich Intervallo di Frequenza

Plage de

fréquences

Rango de

frecuencia

Frequency

range

MHz 87 ... 694 / 950 ... 2150

Impedancja Impedanz Impedenza Impédance Impedancia Impedance Ohm 75

Poziom wyjściowy

Legacy

Ausgangspegel

Legacy Modus

Livello uscita legacy

Niveau de sortie

Legacy

Nivel salida

Legacy

Legacy output

level

dBµV 64 - 71, channel. Typ. 69

(1)

Poziom wyjściowy

TERR

Terr. Ausgnagspegel Livello uscita TERR

Niveau de sortie

TER

Nivel salida

TERR

TERR output

level

dBµV

79 - 83

(1)

Óptico

Optical

Optique

Ottico

Optik

Optyczne

Długość fali Wellenlänge Lunghezza d’onda

Plage de longueur

d’onde

Rango longitud

de onda

Wavelenght nm

1200 ... 1600

Straty odbiciowe Rück ussdämpfung Perdite di ritorno Pertes retour Pérdidas retorno Return losses dB >40

Fotodioda Photodiode Fotodiodo PhotoDiode FotoDiodo Photodiode type InGaAs

Wejście poziomu

optycznego

Eingangspegel Ingresso livello ottico

Niveau optique en

entrée

Nivel óptico

entrada

Input optical

level

dBm

-13 ... -6

General

Général

Generale

Allgemein

Ogólne

Złącza RF HF Anschlüsse Connettori RF Connecteurs RF Conectores RF RF connectors Nº / type

4 x F Female

Złącze optyczne Optischer Anschluss Connettore ottico

Connecteur

optique

Conector óptico

Optical

connector

Nº / type 1 x SC/APC

Napięcie Stromversorgung Tensione Tension Voltaje Power V 12 - 18

Zużycie prądu Leistungsaufnahme Consumo attuale Consommation Consumo

Current

consumption

750 @12V

570 @18V

Temperatura pracy

Betriebstemperatur-

bereich

Temperatura di lavoro

Temp. de

fonctionnement

Temperatura

funcionamiento

Working

temperature

ºC / ºF -5 … +45 / 23 … 113

Waga Gewicht Peso Poids Peso Weight gr / lb 400 / 0.88

Wymiary Abmessungen Dimensioni Dimensions Dimensiones Dimensions mm / in

137x120x30 / 5.39x4.72x1.18

(1) Siempre y cuando se cumplan las condiciones exigidas en el 237501 / As long as the conditions required in 237501 are met / Pour autant que les conditions de la 237501 soient remplies / A

condizione che siano soddisfatte le condizioni richieste in 237501 /

Vorausgesetzt, die Bedingungen von 237501 sind erfüllt / O ile spełnione są warunki wymagane w nr kat. 237501.

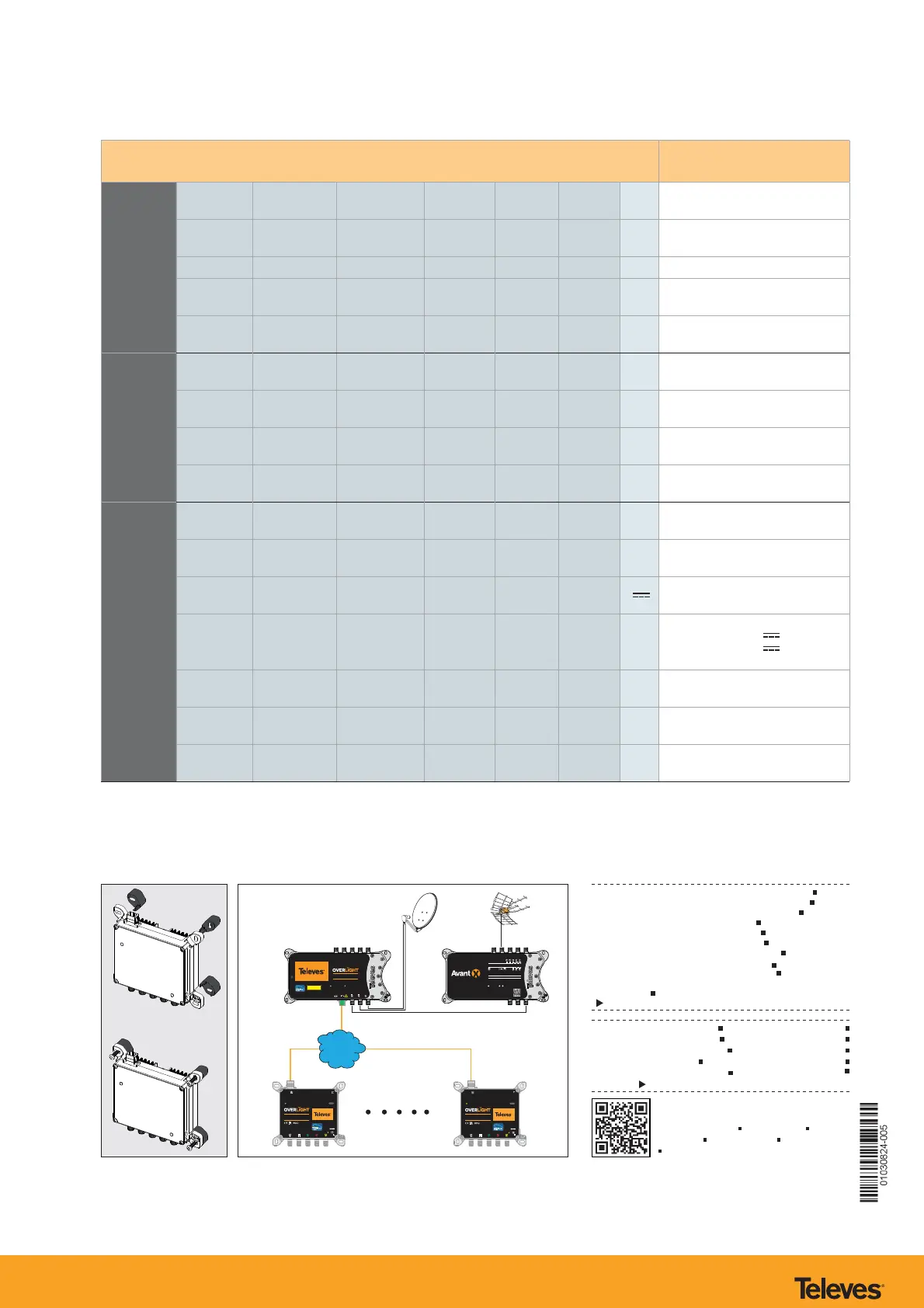

Características técnicas / Technical speci cations / Caractéristiques techniques / Speci che tecniche / Technische Daten /

Specy kacje techniczne
