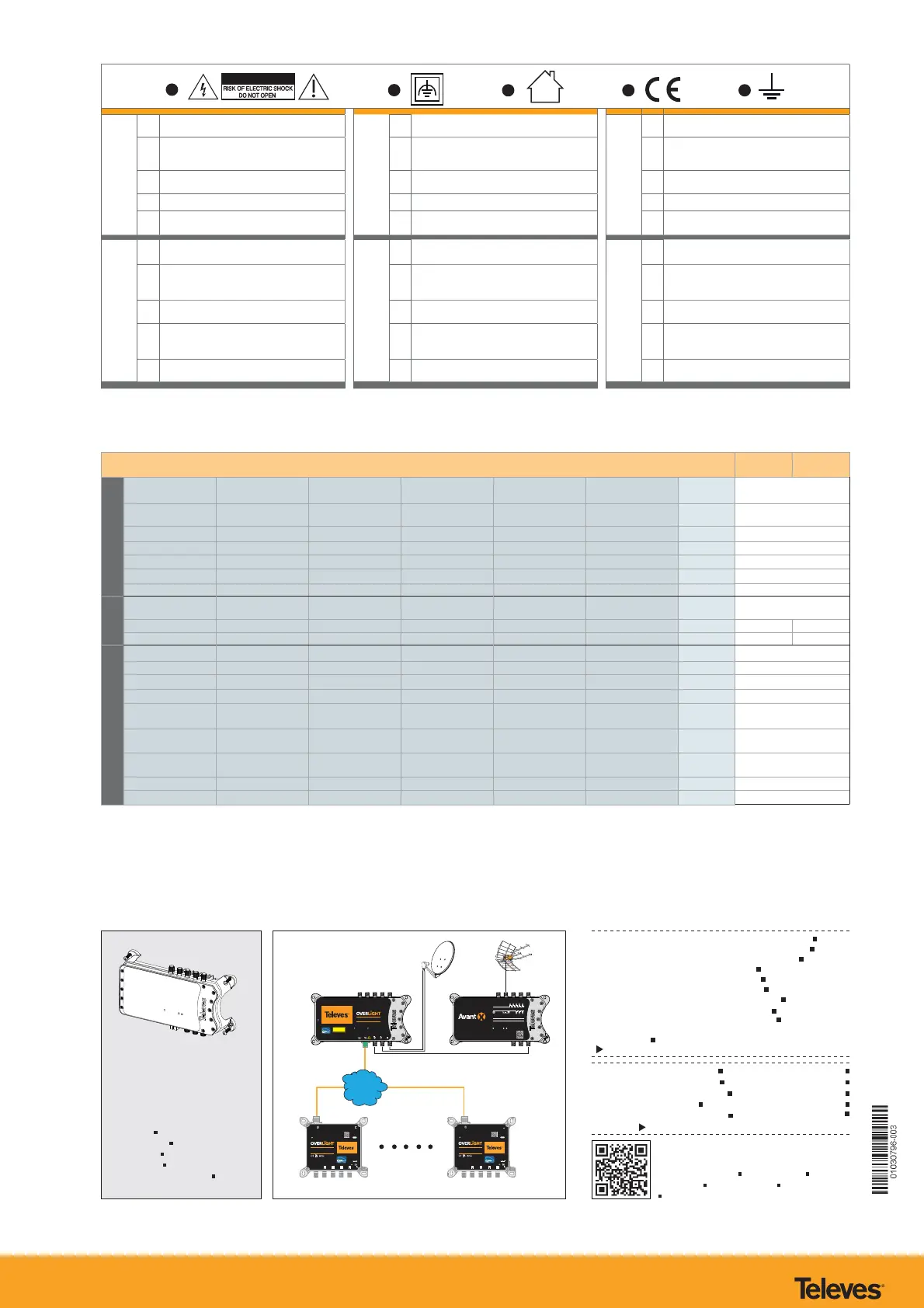

2021 © Copyright, Televés S.A.U.
237501
(OLT1550)
237502
(OLT1310)
RF parameters
Zakres wejścia
naziemnego
Ter. Eingangsfrequenz Ingresso Freq. terr. Bande entrée terrestre Rango entrada terrestre Terrestrial input range MHz 47... 694
Poziom wejścia
naziemnego
Ter. Eingangspegel Livello di ingresso Niveau entrée terrestre Nivel entrada terrestre Terrestrial input level dBµV / dBmV 83 ... 95 / 23 ... 35
(1) (2)
Zakres wejścia V V Eingangsfrequenz Ingresso Freq.pol. V Bande entrée V Rango entrada V V input range MHz 290 ... 2340
Poziom wejścia V V Eingangspegel Livello ingresso pol.V Niveau entrée V Nivel entrada V V input level dBµV / dBmV 70 ... 85 / 10 ... 25
(1)
Zakres wejścia H H Eingangsfrequenz Ingresso Freq. pol.H Bande entrée H Rango entrada H H input range MHz 290 ... 2340
Poziom wejścia H H Eingangspegel Livello ingresso pol.H Niveau entrée H Nivel entrada H H input level dBµV / dBmV 70 ... 85 / 10 ... 25
(1)
Impedancja Impedanz Impedenza Impédance Impedancia Impedance Ohm 75
Optical
Laser Opt. Laser Laser Laser Láser Laser Tipo
MQW-DFB uncooled /
niechłodzony
Długość fali
Wellenlänge lunghezza d’onda Longueur d’onde Longitud de onda Wavelenght nm 1550 ±3 1310 ±3
Moc optyczna Optische Leistung Potenza ottica Puissance optique Potencia óptica Optical power dBm 9 10
General
Złącza RF HF Anschlüsse Connettore RF Connecteurs RF Conectores RF RF connectors Tipo 3 x F hembra/ female / żeńskie
Złącze optyczne Optische Anschlüsse Connettore ottico Connecteurs optiques Conector óptico Optical connector Tipo SC/APC
Napięcie zasilania Netzanschluss Alimentazione di rete Tension d’alimentation Tensión de alimentación Mains power V~ 110 - 230
Częstotliwość Frequenz Frequenza Fréquence Frecuencia Frequency Hz 50/60
Maks. zużycie prądu Max. Stromaufnahme
massimo consumo
attuale
Consommation de
courant max.
Consumo máximo
corriente
Max. current
consumption
mA 125
(3)
Maks. zużycie mocy Maximale Leistung Potenza massima
Puissance maximale
consommée
Potencia máxima
consumida
Maximum power W 6
(3)
Temperatura pracy
Betriebs-
temperaturbereich
Temperatura di lavoro
Température de
fonctionnement
Temperatura de
funcionamiento
Working temperature ºC / ºF -5…+45 / 23…113
Waga Gewicht Peso Poids Peso Weight gr / lb 920 / 2,45
Wymiary Abmessungen Dimensioni Dimensions Dimensiones Dimensions mm / in
226x120x53 / 8.9x4.72x2.08
(1) Para sensibilidades en recepción de -13dBm / For receiving sensitivities -13dBm / Pour des sensibilités de réception de -13dBm / Per sensibilità di ricezione -13dBm / Empfangssensitivität -13dBm
/ Dla czułości odbioru -13dBm.
(2) 24 MUX
(3) Alimentando un LNB: 185mA, 9W. Alimentando un LNB + TERR: 260mA, 14W / Powering LNB: 185mA, 9W. Powering LNB + TERR: 260mA, 14W /Alimentant un LNB: 185mA, 9W. Alimentant un LNB
+ TERR: 260mA, 14W / Alimentazione LNB: 185mA, 9W. Alimentazione LNB + TERR: 260mA, 14W / Stromversorgung des LNB: 185mA, 9W. Versorgung von LNB + TERR: 260mA, 14W / Przy zasilaniu
LNB: 185mA, 9W. Przy zasilaniu LNB + TERR: 260mA, 14W.
Aplicación típica / Typical application / Application typique / Applicazione
tipica / Typisches Anwendungsbeispiel / Typowe zastosowanie
CONNECTORS LAYOUT
POWER
PROG
USB
PROG
RJ45
100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVE S CORPORATION
READJUST
ADJUSTON
ERROR
Download ASuite
A00425
FM
TV
TV+SAT
1
2 3 4 SAT
PON
64
TERR DC
ON OFF
OPTICAL
OUTPUT
100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORPORATION
TX PWRON
TERR DC
H POL
INVISIBLE LASER RADIATION
DO NOT WATCH DIRECTLY WITH
OPTICAL INSTRUMENTS
CLASS 1M LASER PRODUCT
EN 60825-1: 2014
POWER
OPTICAL TRANSMITTER / T RANSMI SOR Ó PTICO
REF. 237501 / OLT1550 1550nm
V POL TERR
12V 200mA12V 350mA
USER 1 USER 2
PWR
OUT
PWR
JACK
USER 3 USER 4
OPTICAL IN
OPTICAL RECEIVER / RE CEPTOR ÓPTI CO
REF. 237530
dCSS
OPTICAL
POWER
100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORP ORATION
Frequency plans
12-18V
POWER IN
USER 1 USER 2
PWR
OUT
PWR
JACK
USER 3 USER 4
OPTICAL IN
OPTICAL RECEIVER / RE CEPTOR ÓPTI CO
REF. 237530
dCSS
OPTICAL
POWER
100% DESIGNED, DEVELOPED & MANUFACTURED IN TELEVES CORP ORATION
Frequency plans
12-18V
POWER IN
1
:
CAUTION
2
:
3
:
4
:
5
:
ES
Seguridad eléctrica
1
Para evitar el riesgo de choque eléctrico no abrir el equipo.
EN
Electrical safety symbols
1
To avoid the risk of electric shock, do not open the
equipment.
FR
Sécurité électrique
1
Attention, pour éviter le risque de choc électrique, n’ouvrez
pas l’appareil.
2
Este símbolo indica que el equipo cumple los
requerimientos de seguridad para equipos de clase II con
tierra funcional.
2
The equipment meets the safety requirements speci ed
for Class II equipment with funcional earthing.
2
Das Produkt erfüllt die Sicherheitsanforderungen für Geräte
der Klasse II mit einer Erdung.
3
Este símbolo indica que el equipo es de uso exclusivo en
el interior.
3
To identify electrical equipment designed primarily for
indoor use.
3
Produit conçu pour l’intérieur.
4
El equipo cumple los requerimientos del marcado CE.
4
The equipment complies with the CE mark requirements.
4
Le produit est conforme aux exigences du marquage CE.
5
Este símbolo identi ca una conexión a tierra funcional.
5
This symbol identify a functional earthing.
5
Ce symbole identi e un raccordement fonctionnel à la
terre.
IT
Sicurezza elettrica
1
Per evitare il rischio di incendi o folgorazioni, non aprire
il prodotto.
DE
Sicherheitssymbole
1
Beugen Sie Stromschlägen vor. Ö nen Sie keinesfalls
das Gerät.
PL
Bezpieczeństwo elektryczne
1
W celu uniknięcia ryzyka porażenia prądem elektrycznym
nie należy otwierać urządzenia.
2
Questo simbolo indica che il dispositivo soddisfa i requisiti
di sicurezza per le apparecchiature di classe II con messa a
terra.
2
Das Symbol weist darauf hin, dass dieses Gerät die
Sicherheitsvorschriften der Schutzklasse II einhält.
2
Ten symbol oznacza, że urządzenie spełnia wymagania
bezpieczeństwa dla sprzętu klasy II z uziemieniem
funkcjonalnym.
3
Per identi care materiale elettrico destinato
principalmente per uso interno.
3
Zur Identi z. von elekt. Geräten, die hauptsächlich für den
Innenbereich entwickelt wurden.
3
Urządzenie zaprojektowane do użytku wewnętrznego.
4
Questo simbolo indica che l’apparecchio è conforme ai
requisiti del marchio CE.
4
Dieses Symbol weist darauf hin, dass das Gerät den
Anforderungen der geltenden europäischen Richtlinien
entspricht.
4
Urządzenie spełnia wymagania oznaczenia CE.
5
Questo simbolo identi ca una connessione di terra
funzionale.
5
Dieses Symbol kennzeichnet eine geerdete Verbindung.
5
Ten symbol oznacza połączenie z uziemieniem
funkcjonalnym.
Características técnicas / Technical speci cations / Caractéristiques techniques / Speci che tecniche /
Technische Daten / Specy kacje techniczne
DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY
DECLARAÇÃO DE CONFORMIDADE DECLARATION DE CONFORMITE
DICHIARAZIONE DI CONFORMITÀ DEKLARACJA ZGODNOŚCI
KONFORMITÄTSERKLÄRUNG ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
ﺔﻘﺑﺎطﻣﻟا نﺎﯾﺑ
https://doc.televes.com
Fabricante / Manufacturer / Fabricant / Produttore / Hersteller / Producent: Televés S.A.U. Rúa B. de Conxo, 17 - 15706 Santiago de Compostela, A Coruña. Spain www.televes.com
Tabla de frecuencias Frequency plans Plan de
fréquences Piani di frequenza Frequenztabelle
Plany częstotliwości
1 - Instalación vertical (altura ≤ 2 m)
Vertical installation (height ≤ 2 m)
Installation verticale (hauteur ≤ 2 m)
Installazione verticale (altezza ≤ 2 m)
Vertikale installation (Höhe ≤ 2 m)
Montaż pionowy (wysokość ≤ 2 m)
2 - 4 tornillos tamaño 4x45mm (no
incluidos)
4 screws size 4x45mm
(not included)
4 vis taille 4x45mm
(non livrées)
4 viti misura 4x45mm
(non incluse)
4 Schrauben Größe
4x45mm (nicht enthalten)
4 śruby o
rozmiarze 4x45mm (brak w zestawie).
Acuerdo de licencia y declaración software de terceros Licence
agreement and Third-parties Software declaration
Acordo
de licença e declaração de software de terceiros
Accord de
licence et déclaration de logiciels tiers
Accordo di licenza e
dichiarazione del software di terze parti
Umowa licencyjna i
deklaracja oprogramowania stron trzecich
Lizenzvereinbarung
und Softwareerklärung von DrittanbieternΣ
Άδεια χρήσης
και δήλωση λογισμικού τρίτου μέρους
Licensavtal och
programvarudeklaration från tredje part
Лицензионное
соглашение и декларация стороннего программного
обеспеченияt
ثﻟﺎﺛﻟا فرطﻟا ﺞﻣﺎﻧرﺑ نﺎﯾﺑ و صﯾﺧرﺗﻟا ﺔﯾﻗﺎﻔﺗا
