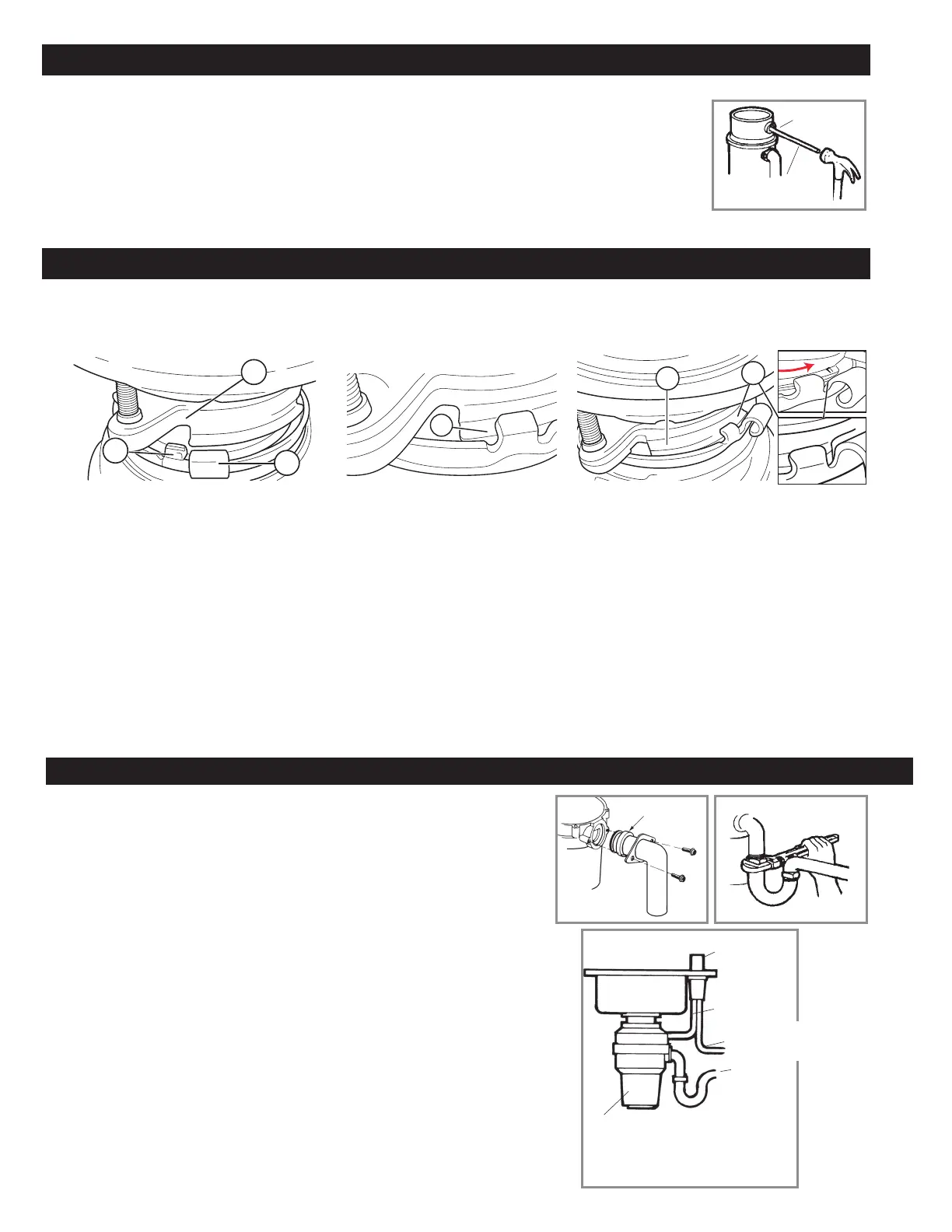

3. AVANT DE BRANCHER LE LAVE-VAISSELLE
4. DÉTAIL DU VERROUILLAGE DE LA PLAQUE DE FIXATION
5. CONNEXIONS COUDE DE VIDANGE ET LAVE-VAISSELLE
A
C
B
D
F
E
BOUCHON
ÉJECTABLE
GOUJON EN BOIS
OU EN MÉTAL
Si vous utilisez un lave-vaisselle, eff ectuez les opération suivantes.
À l’aide d’un instrument contondant (poinçon en acier ou cheville en bois), écrasez la prise
tout entière. Ne vous servez pas d'un tournevis ou d'un outil tranchant. (Une fois la prise
tombée dans le broyeur, vous pouvez la retirer du broyeur ou la broyer lorsque le broyeur
sera en marche. Cela n’endommagera pas le broyeur, mais cela pourrait prendre quelques
temps à broyer).
Fixez le broyeur sur la couronne de montage supérieure en alignant les trois pattes de montage sur la couronne
de montage inférieure avec les bretelles de la couronne de montage supérieure et tournez dans le sens horaire.
Voir ci-dessous.
La bague de montage inférieure (qui est
une pièce du broyeur) possède 3 pattes
qui se fi xent aux bretelles de la bague
de montage.
(A) pointe vers la couronne de montage
supérieure.
(B) est la languette qui se glisse sur la
« bretelle ».
(C) est « oreille » qui est utilisée pour
aider à tourner la couronne de montage
inférieure. Utilisez un tournevis comme
levier si nécessaire.
Lorsque la couronne de montage
inférieure est tournée dans le sens
horaire, chaque patte s’insère sur la
bretelle de la couronne de montage
supérieure (E) et se verrouille en position
sur les arêtes (F)
Utilisez un tournevis ou un marteau
comme levier si nécessaire.
Si un broyeur doit être enlevé, en
frappant légèrement sur l’oreille avec un
marteau vous pourrez dévisser la bague
de montage inférieure.
Soulevez et tournez la
couronne de montage
inférieure dans le sens
inverse des aiguilles d'une
montre jusqu'à ce que les
trois languettes de montage
se verrouillent sur les
arêtes (F) des bretelles (D)
de la bague de montage
supérieure.
*
COUPURE
ANTI-RETOUR
*Une prise d'air peut être requise.
Vérifier la législation locale
BROYEUR
TUYAU EN
CAOUTCHOUC
TUYAU DU
LAVE-
VAISSELLE
DRAIN
5C
A. A. Raccordez le coude d'évacuation au broyeur en faisant glisser
le collet contre le joint en caoutchouc du coude et en serrant les
vis dans le broyeur (voir 5A). Connectez ensuite le bas du coude
en serrant l'écrou coulissant (voir 5B).
Si vous employez un tuyau
droit, sa lèvre doit être semblable à celle du coude. Retirez le joint
d’étanchéité du coude et installez-le sur le tuyau droit, la partie
plate du joint en direction de l’orifice d’évacuation du broyeur. SI
VOUS NE CONNECTEZ PAS À UN LAVE-VAISSELLE, assurez-
vous que tous les raccords de plomberie sont bien serrés et
conformes aux codes de plomberie et règlements Faites couler
l'eau et vérifiez l'étanchéité. Passez à l'étape 6.
B. Connectez le tuyau du lave-vaisselle (voir 5C) à l’aide du collier
de serrage. Vérifiez l'étanchéité et la conformité de tous les
raccordements de plomberie. Faites couler l'eau et vérifiez
l'étanchéité.
RUBBER
GASKET
5 B5 A
