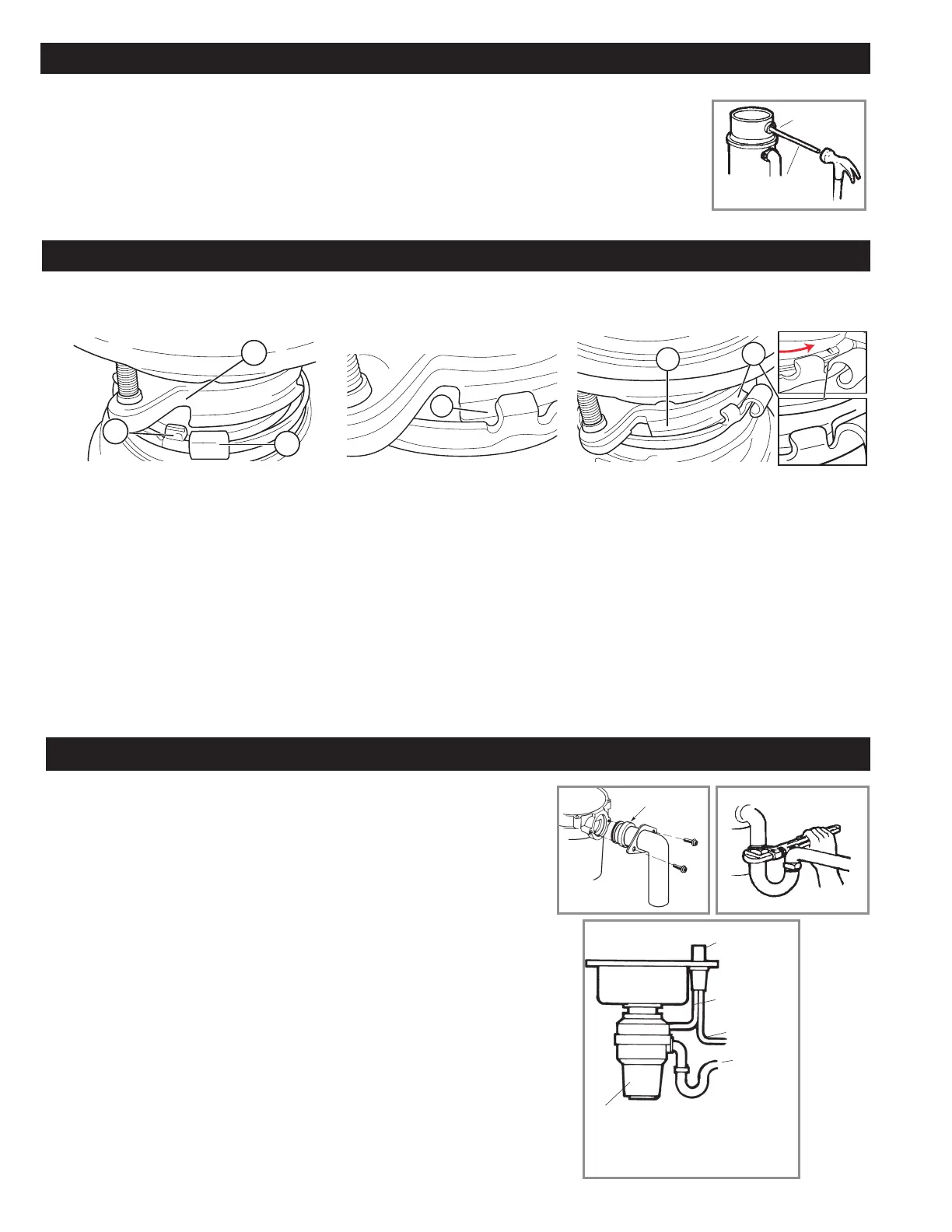

3. PREPARACIÓN DE LA CONEXIÓN AL LAVAPLATOS
4. DETALLE DEL CONJUNTO DE MONTAJE DE BLOQUEO
5. CODO DE DESCARGA Y CONEXIÓN AL LAVAPLATOS
A
C
B
D
F
E
TAPÓN DE
CIERRE
ESPIGA DE
MADERA O METAL
Si utiliza un lavaplatos, realice el siguiente procedimiento.
Con un instrumento contundente (punzón de acero o clavija de madera) retire el enchufe completo.
No utilice un destornillador ni un instrumento afi lado. (Cuando el tapón caiga dentro del triturador de
desechos, puede retirarlo o triturarlo cuando se utilice el triturador de desechos. Esto no dañará de
ningún modo el triturador, pero puede llevar algún tiempo para que lo triture).
Fije el triturador en el anillo de montaje superior alineando las tres pestañas de montaje sobre el anillo de montaje inferior, con
las rampas laterales sobre el anillo de montaje superior y rotando en sentido opuesto a las agujas del reloj. Ver abajo.
El anillo de montaje inferior (que es
parte del triturador) tiene 3 pestañas que
se insertan en la rampa del anillos de
montaje.
(A) apunta al anillo de montaje superior.
(B) es la lengüeta que se desliza sobre
la "rampa".
(C) es la "oreja" que se utiliza para
girar el anillo de montaje inferior. Si es
necesario, use un destornillador para
hacer palanca.
A medida que gire el anillo de montaje
inferior hacia la izquierda, cada lengüeta
se deslizará sobre la rampa del anillo
de montaje superior (E) y se fi jará en su
posición sobre las crestas (F).
Si es necesario, use un destornillador o
martillo para hacer palanca.
Si es necesario retirar el triturador,
al golpear la oreja en el sentido de
las agujas del reloj con un martillo se
afl ojará fácilmente el anillo de montaje
inferior.
Levante y gire el anillo
de montaje inferior en el
sentido contrario a las
agujas del reloj hasta que
las tres pestañas de montaje
encajen en los rebordes (F)
de las rampas deslizantes
(D) del anillo de montaje
superior.
*
ENTREHIERRO
*El entrehierro puede no ser
necesario para todas las
instalaciones. Compruebe los
códigos locales de plomería
TRITURADOR
MANGUERA DE
GOMA
MANGUERA DE
LAVAPLATOS
DRENAJE
5C
A. Conecte el codo de descarga al triturador deslizando la brida contra la
empacadura de goma del codo y apretando los tornillos en el triturador
(consulte 5A). A continuación, conecte la parte inferior del codo
apretando la tuerca deslizante (consulte 5B).
Si utiliza un tubo recto,
debe tener un reborde similar al del codo. Retire la junta del codo e
instálela en el tubo recto con el extremo plano de la junta orientado
hacia la abertura de descarga del triturador de desechos. SI NO SE VA
A CONECTAR A UN LAVAVAJILLAS, asegúrese de que todas las
conexiones de plomería estén bien apretadas y de acuerdo con todos
los códigos y ordenanzas de plomería. Deje correr el agua y
compruebe si hay fugas. Continúe al paso 6
B. Conecte la manguera del lavaplatos (consulte 5C) con la abrazadera
de manguera. Asegúrese de que todas las conexiones de plomería
estén bien apretadas y de acuerdo con todos los códigos y ordenanzas
de plomería. Deje correr el agua y compruebe si hay fugas.
EMPACADURA
DE GOMA
5 B5 A
