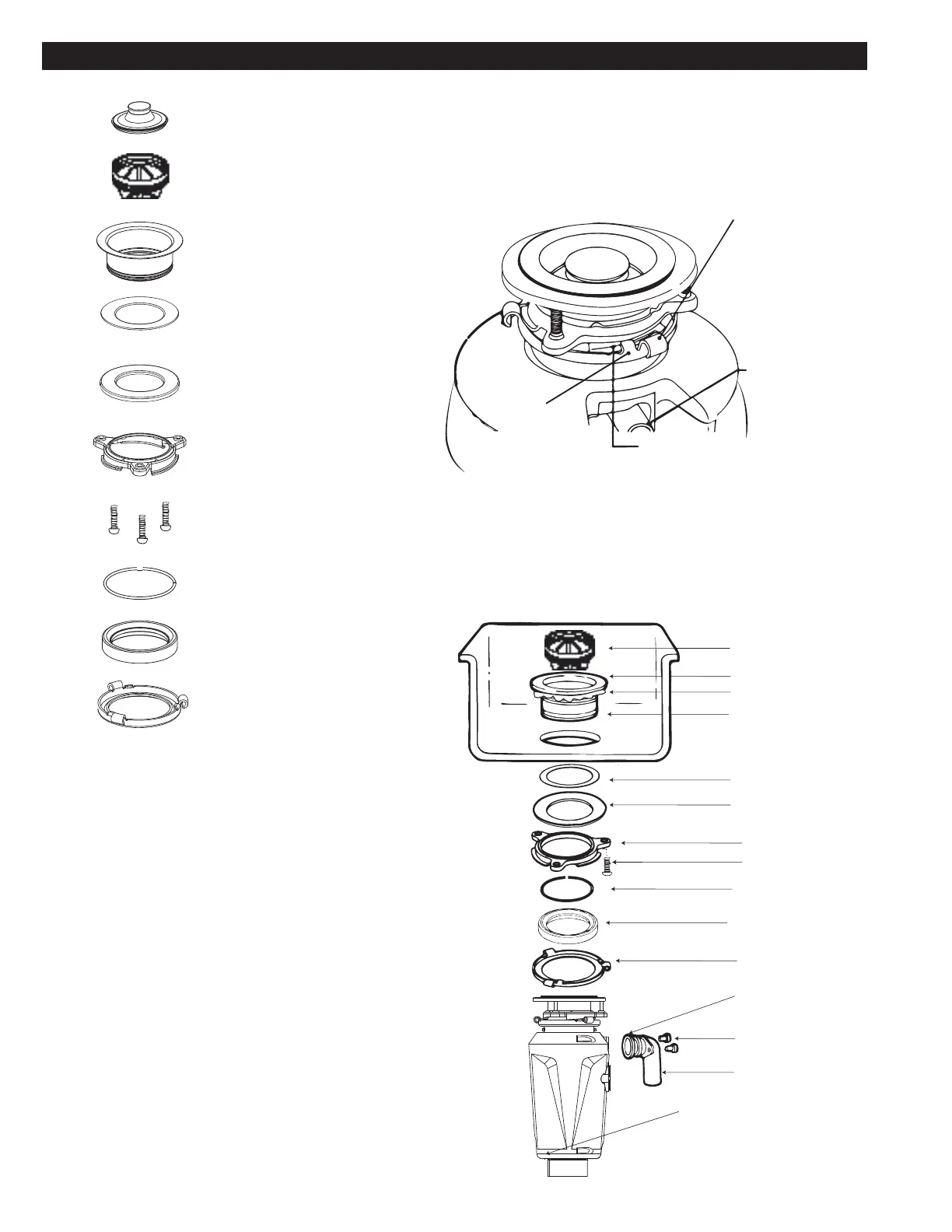

2. INSTALACIÓN DEL CONJUNTO DE MONTAJE
TAPÓN
PROTECTOR DE SALPÍCADURAS
EXTRAÍBLE
BRIDA DEL FREGADERO
JUNTA DE FIBRA
BRIDA DE APOYO
ANILLO DE MONTAJE SUPERIOR
TORNILLOS DE MONTAJE
ANILLO DE RETENCIÓN
ANILLO DE ASIENTO*
ANILLO DE MONTAJE INFERIOR*
Fregadero
Protector de
salpícaduras extraíble
Ranura
Junta de fibra
Brida de apoyo
Anillo de montaje
superior
Tornillos de montaje
Anillo de retención
Anillo de
amortiguación
Anillo de montaje
inferior
Empacadura de goma
Codo
Botón de reinicio
Brida del codo y juego
de tornillos
Brida del fregadero
Masilla de plomería
(no incluida)
LEA POR COMPLETO Y ATENTAMENTE ANTES DE
COMENZAR EL MONTAJE
NOTA: Dado que el conjunto de montaje se ensambla
correctamente en la fábrica, por favor, preste mucha
atención al orden de las piezas del sistema de montaje.
NOTA: Anillo de asiento incluido entre el anillo de
montaje superior y el anillo de montaje inferior.
*Esta pieza no se desengancha durante la instalación del
triturador de desechos
ANILLO DE MONTAJE
INFERIOR
ENTRADA DEL
LAVAVAJILLAS
TOPE DE
MONTAJE
ANILLO DE AMORTIGUACIÓN
TRITURADOR
