2.1 La dimensión de cada tubería es de G1/2.
2.2
2.3
Conexión de la válvula de seguridad de un solo sentido: instale la
válvula de seguridad de un solo sentido calentador en la entrada de
agua del aparato principal. (mantenga los tubos flexibles de drenaje de
la válvula de seguridad inclinados hacia abajo y conectados con la
atmósfera.).

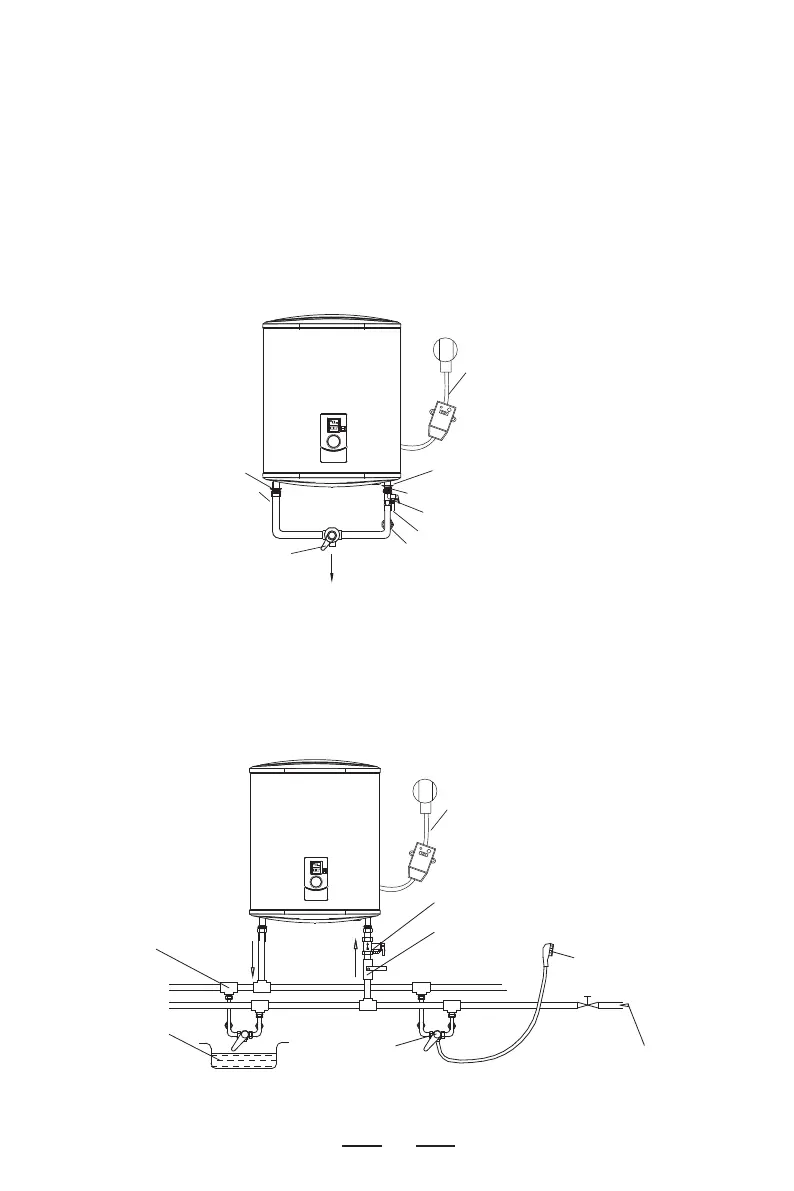

A fin de evitar fugas al conectar los tubos, las juntas de goma provistas
con el calentador deben ser añadidas al final de los tubos (vea Fig.4).
2.4
Si el usuario quiere realizar un sistema de suministro de múltiples
sentidos, consulte los métodos mostrados en Fig.5 para la conexión de
tuberías.
Cable de suministro
de electricidad
Tornillo acoplado
para la entrada de agua fría
Agujero de liberación de presión
Válvula de seguridad de un solo sentido
Agarradero de ajuste para
la válvula mixta
Salida del agua caliente
Agua Caliente
Entrada de agua fría
Juntas de estanqueidad
de goma
Cable de suministro
de electricidad
Válvula de seguridad de un solo sentido
Salida
del
agua
caliente
Entrada
de agua
fría
Tubería de corriente
de agua
Válvula de entrada de agua
Válvula de entrada
de agua
Regadera de agua
Válvula mixta
Piscina de agua
Junta triple
Juntas de estanqueidad de goma
(Fig.4)
(Fig.5)
2. Conexión de tuberías:
4
