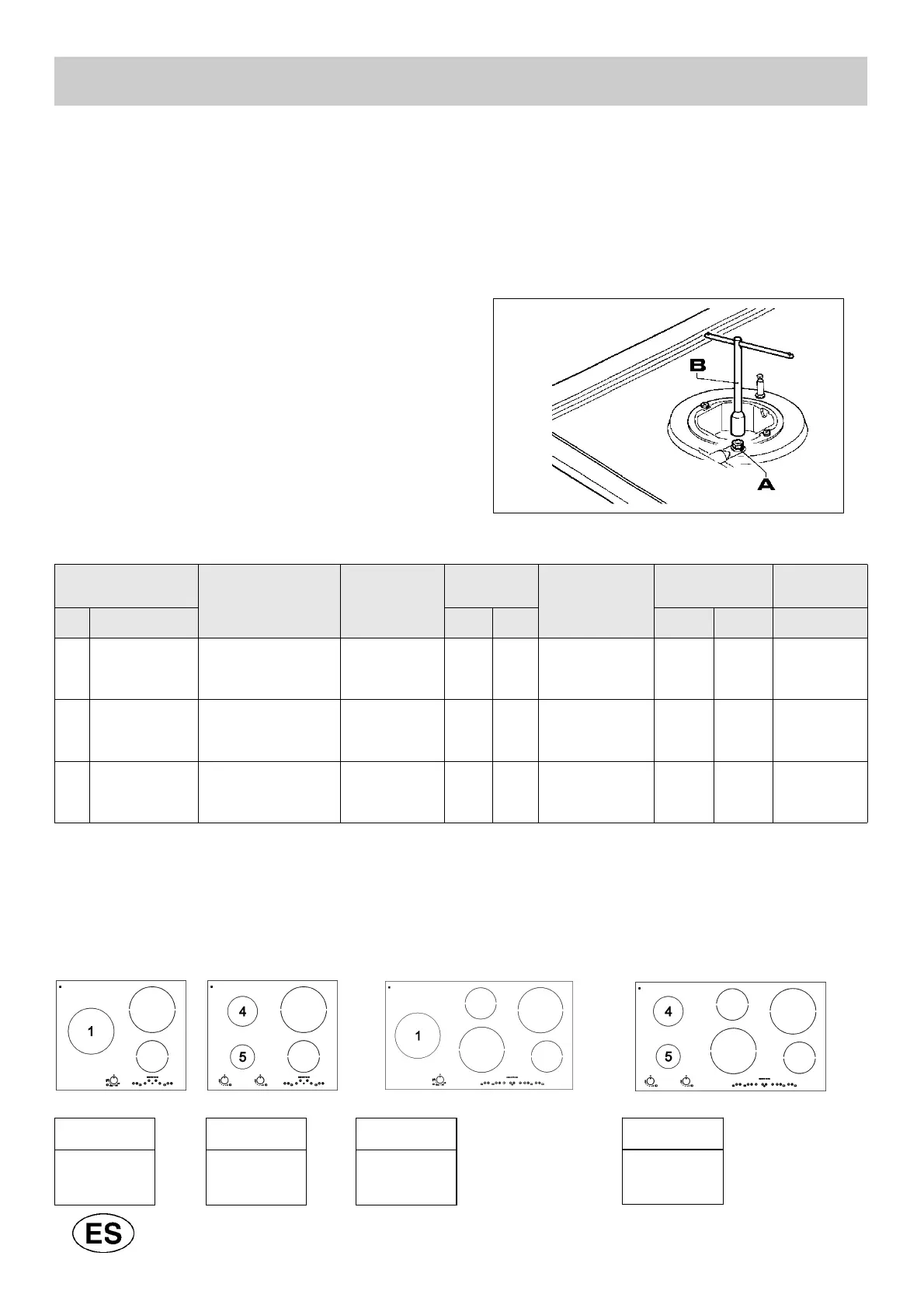

13) SUSTITUCIÓN DE LOS INYECTORES
Los quemadores se pueden adaptar a diferentes
tipos de gas montando los inyectores
correspondientes al gas a disposición. Para
realizarlo es necesario quitar las cabezas de los
quemadores y con una llave recta “B”, destornillar
lo inyectore “A” (ver fig. 23) y sustituirla con un
inyectore compatible con el gas a disposición.
Se aconseja bloquear enérgicamente el
inyectore.
Después de haber efectuado las sustituciones,
el técnico deberá proceder a la regulación de
los quemadores, tal como descrito en el
párrafo 12, sellar los eventuales órganos de
regulación o preregulación y aplicar en el
aparato, sustituyendo la anterior, la etiqueta
correspondiente a la nueva regulación de gas
efectuada en el aparato. Esta etiqueta se
encuentra en la bolsa de los inyectores de
repuesto.
La bolsa que contiene los inyectores y las
etiquetas se suministra con el aparato.
También puede solicitarse a un centro de
asistencia autorizado.
Para mayor comodidad del instalador, a
continuación se suministra una tabla con las
capacidades, las capacidades térmicas de los
quemadores, el diámetro de los inyectores y la
presión que ejercen algunos gases.
TRANSFORMACIONES
26
TABLA
QUEMADORES
GAS
PRESIÓN DE
EJERCICIO
mbar
CAPACIDAD
TERMICA
DIÁMETRO
BOQUILLA
1/100 mm
CAPACIDAD
TERMICA (W)
No.
DENOMINACIÓN
gr/h l/h Min. Max.
EEgas burner*
1
DOUBLE
CORONA
G 30 - BUTANO
G 31 - PROPANO
G 20 - NATURAL
28 - 30
37
20
345
339
476
2 x 72 B + 46 B
2 x 72 B + 46 B
2 x 115 A + 71 A
1800
1800
1800
4750
4750
5000
61,6%
4
R
Á
PIDO
G 30 - BUTANO
G 31 - PROPANO
G 20 - NATURAL
28 - 30
37
20
204
200
267
83
83
117 Y
800
800
800
2800
2800
2800
56,0%
5
AUXILIAR
G 30 - BUTANO
G 31 - PROPANO
G 20 - NATURAL
28 - 30
37
20
73
71
95
51
51
75 X
450
450
450
1000
1000
1000
N.A.
EE
gas hob
61,6%
EE
gas hob
56,0%
EE
gas hob
61,6%
EE
gas hob
56,0%
FIG. 23
*De conformidad con el Reglamento Nº 66/2014 de la UE que se establecen medidas para la
aplicación de la Directiva 2009/125/CE, el rendimiento (EEgas quemador) se calculó de acuerdo
con la norma EN 30-2-1 última revisión con el G-20.
DISPOSICIÓN DE LAS BOQUILLAS
