準備をする
●● 他の機器を接続するときは、必ず本機および接続する機器の電源を切り、電源プラグをコンセントから抜いてください。
●● イラストは実際の商品の外観とは異なる場合があります。

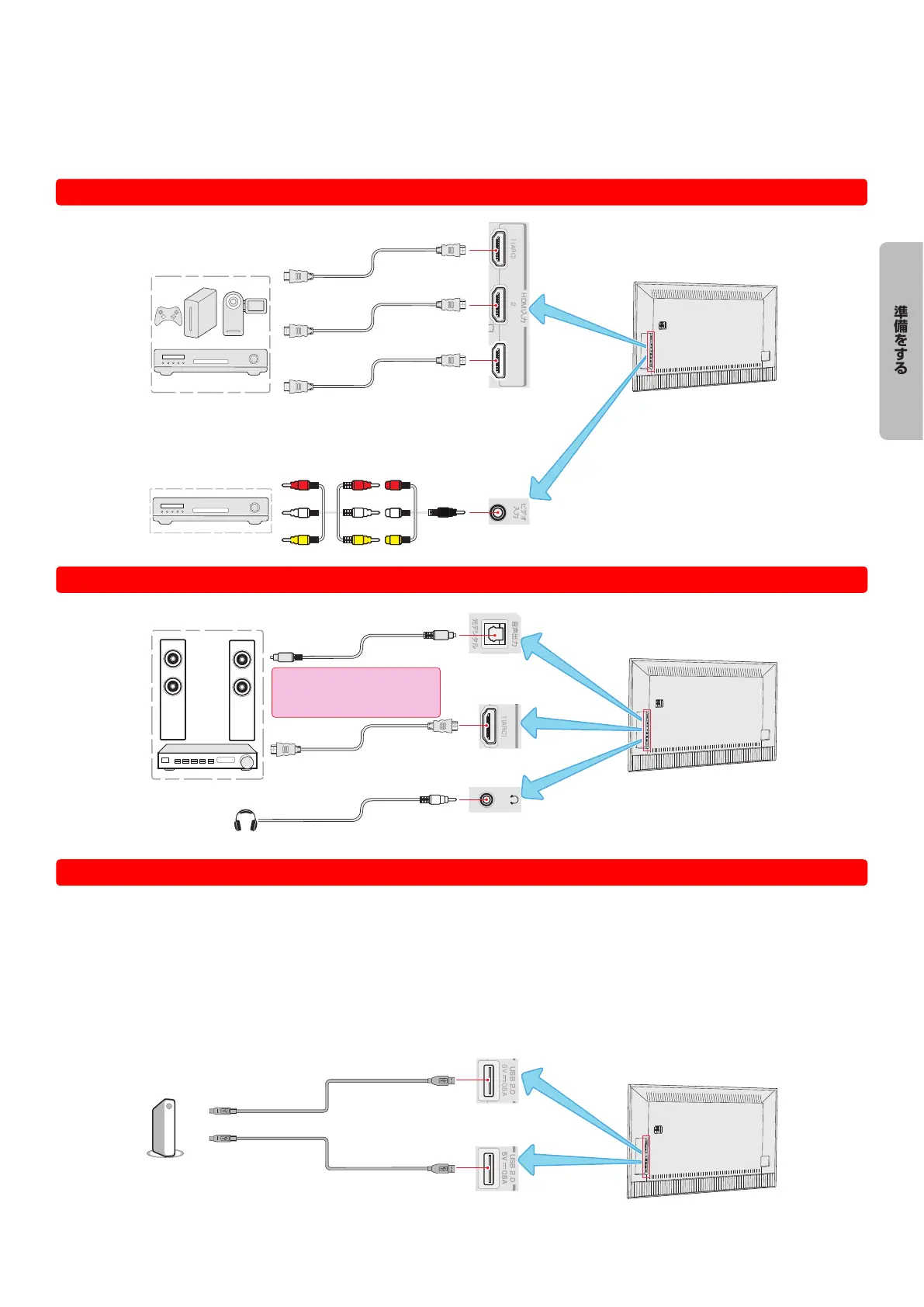

映像機器接続例
［本機背面］
アンテナ入力
21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
5V 0.5A5V 0.5A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
>
PC
<
miniB-CAS
アンテナ入力
3 21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
アンテナ入力
21
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 3.0
HDMI入力
5V 0.9A5V 0.9A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
3 (ARC)
>
PC
<
miniB-CAS
アンテナ入力
3 (ARC)21
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 3.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
V
L
R
V
L
R
VLR
音声機器接続例
［本機背面］
アンテナ入力
21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
5V 0.5A5V 0.5A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
>
PC
<
miniB-CAS
アンテナ入力
3 21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
アンテナ入力
21
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 3.0
HDMI入力
5V 0.9A5V 0.9A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
3 (ARC)
>
PC
<
miniB-CAS
アンテナ入力
3 (ARC)21
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 3.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
アンテナ入力
21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
5V 0.5A5V 0.5A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
>
PC
<
miniB-CAS
アンテナ入力
3 21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
ARC対応のオーディオ機器を、ARC対応
のHDMIケーブルでHDMI入力（ARC）端
子に接続する場合は、光デジタル音声ケー
ブルの接続は不要です。
USB ハードディスク接続例
●● USB ハードディスクを接続することで、テレビの録画機能により、USB ハードディスクに放送番組を録画することができ
ます。●
※●本機に USB ハードディスクを接続する前に、必ず USB ハードディスク内のデータのバックアップを行ってください。●
※●USB ハードディスクの動作中は、USB ハードディスクを本機から取り外さないでください。録画した番組が消えたり、USB ハ
ードディスクが故障したりする原因となります。
●● USB ハードディスクを接続する場合は USB ケーブルを使用してください。
［本機背面］
アンテナ入力
21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
5V 0.5A5V 0.5A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
>
PC
<
miniB-CAS
アンテナ入力
3 21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
アンテナ入力
21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
5V 0.5A5V 0.5A5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
>
PC
<
miniB-CAS
アンテナ入力
3 21(ARC)
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
USB 2.0
HDMI入力
BS・110度CS
地上デジタル
miniB-CAS
外部機器を接続する
