22
準備をする
●● アンテナ接続時には、必ず本機の電源をオフにして、電源
コンセントから電源プラグを抜きます。
●● アンテナを接続する際は、スパナなどの工具を使用しない
でください。
●● 電波が減衰するため、アンテナ線はできるだけ短いものを
使用してください。
●● 以下に記載するイラスト図は、地上デジタル放送および衛
星 BS/110 度 CS,●4K●BS・110 度 CS デジタル放送の
み接続時に適用されます。
●● SH マークとは、一般社団法人電子情報技術産業協会で審
査・登録され、一定以上の性能を有するスーパーハイビジ
ョン衛星放送受信に適した衛星アンテナ、受信システム機
器に付与されるシンボルマークです。弊社では SH マーク
機器を推奨しますが、4K を保証されている機器もご利用
になれます。
●● イラストは実際の商品の外観とは異なる場合があります。

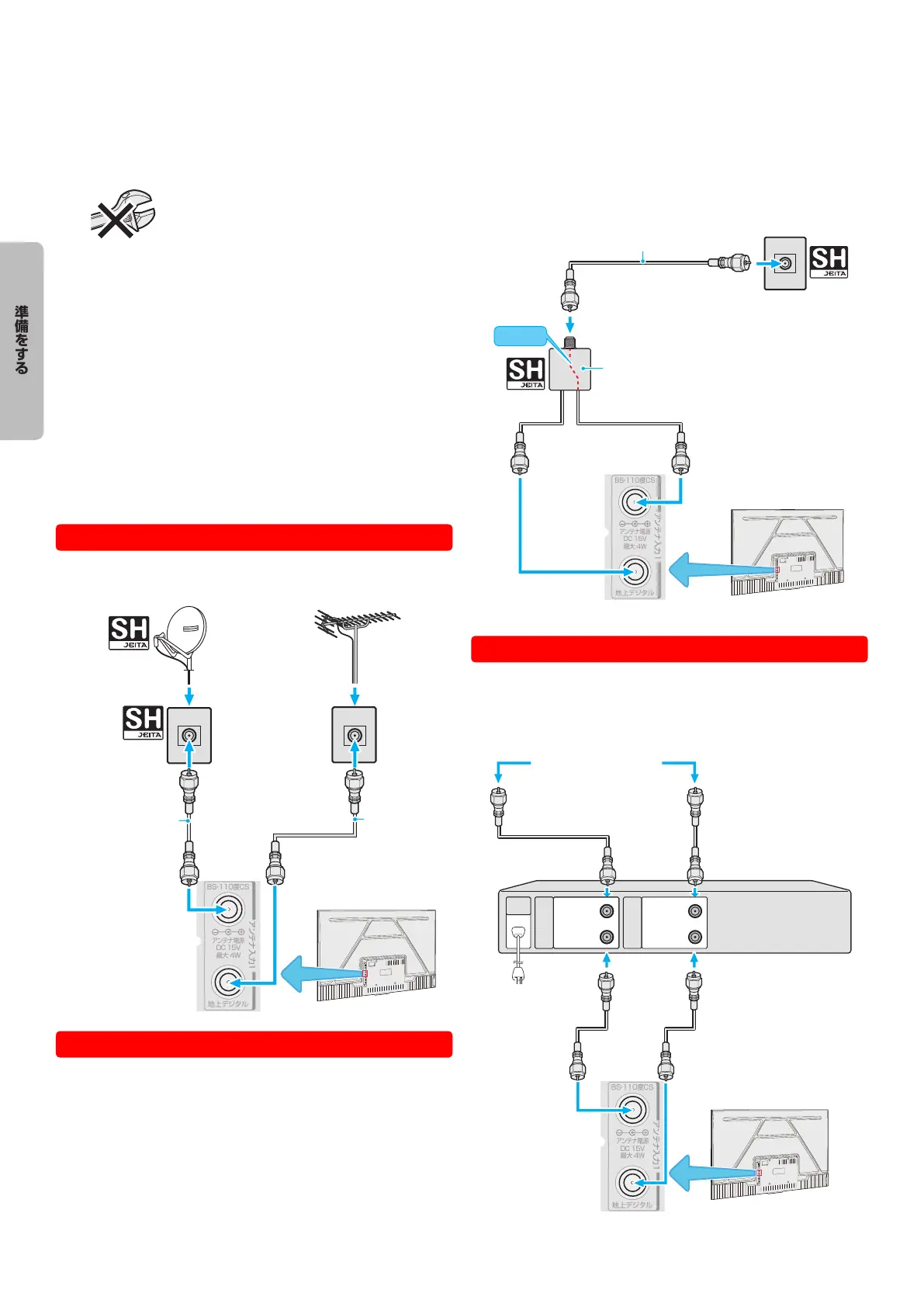

一戸建て住宅（個別アンテナによる受信）
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
BS・110度CS
地上デジタル
4K BS/CS のみ
［本機背面］
アンテナ線
（BS4K/110度
CS4K対応市販品）
アンテナ線
（市販品）
UHFアンテナ（地デジ）
壁のアンテナ端子
（4K BS・110度
CS）
（地デジ）
BS・110度CSアンテナ
右左旋対応
集合住宅（共用アンテナによる受信）
●● BS・110 度 CS および 4K●BS・110 度 CS および地上
デジタルで共用アンテナを使用する場合、テレビが正常に
受信できるようにするため一部工事が必要になることがあ
ります。詳細については、大家の方またはアパート / マン
ションの管理組合に事前の準備を依頼します。
●● BS・110 度 CS および 4K●BS・110 度 CS 共用アン
テナには電源が必要です。BS・110 度 CS および 4K●
BS・110 度 CS アンテナ入力端子を通じて電源が供給さ
アンテナを接続する
れるように BS・CS/4K● BS・CS/UHF 信号混合器およ
び信号分波器などに電流が流れるようにする必要がありま
す。
※●本機から BS・110 度 CS および 4K●BS・110 度 CS
共用アンテナへ電源を供給する必要はありません。
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
BS・110度CS
地上デジタル
4K BS/CS のみ
［本機背面］
壁のアンテナ端子
BS・CS/UV分波器（例）
（市販品）
（地デジ）
アンテナ線
（BS
4K
/110度CS
4K
対応市販品）
電流通過
（BS4K/110度
CS4K対応市販品）
録画機器を経由する場合
●● 録画機器のアンテナ電源供給の設定状態を必ずを確かめて
ください。詳細については、録画機器の取扱説明書を参照
します。
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
5V 0.5A
BS・110度CS
地上デジタル
アンテナ電源
DC 15V
最大 4W
アンテナ入力1
USB 2.0LAN音声出力
光デジタル
ビデオ
入力
BS・110度CS
地上デジタル
4K BS/CS のみ
［本機背面］
壁のアンテナ端子または
BS・CS/UV分波器から
電源
BS/110度CSBS/110度CS
入力
（アンテナから）
出力
（テレビへ）
地上デジタル
入力
（アンテナから）
出力
（テレビへ）
