52 53

USB-C® HYBRID/ UNIVERSAL 4K QUAD DOCK WITH 100W PD (AND FINGERPRINT SENSOR) USB-C® HYBRID/ UNIVERSAL 4K QUAD DOCK WITH 100W PD (AND FINGERPRINT SENSOR)

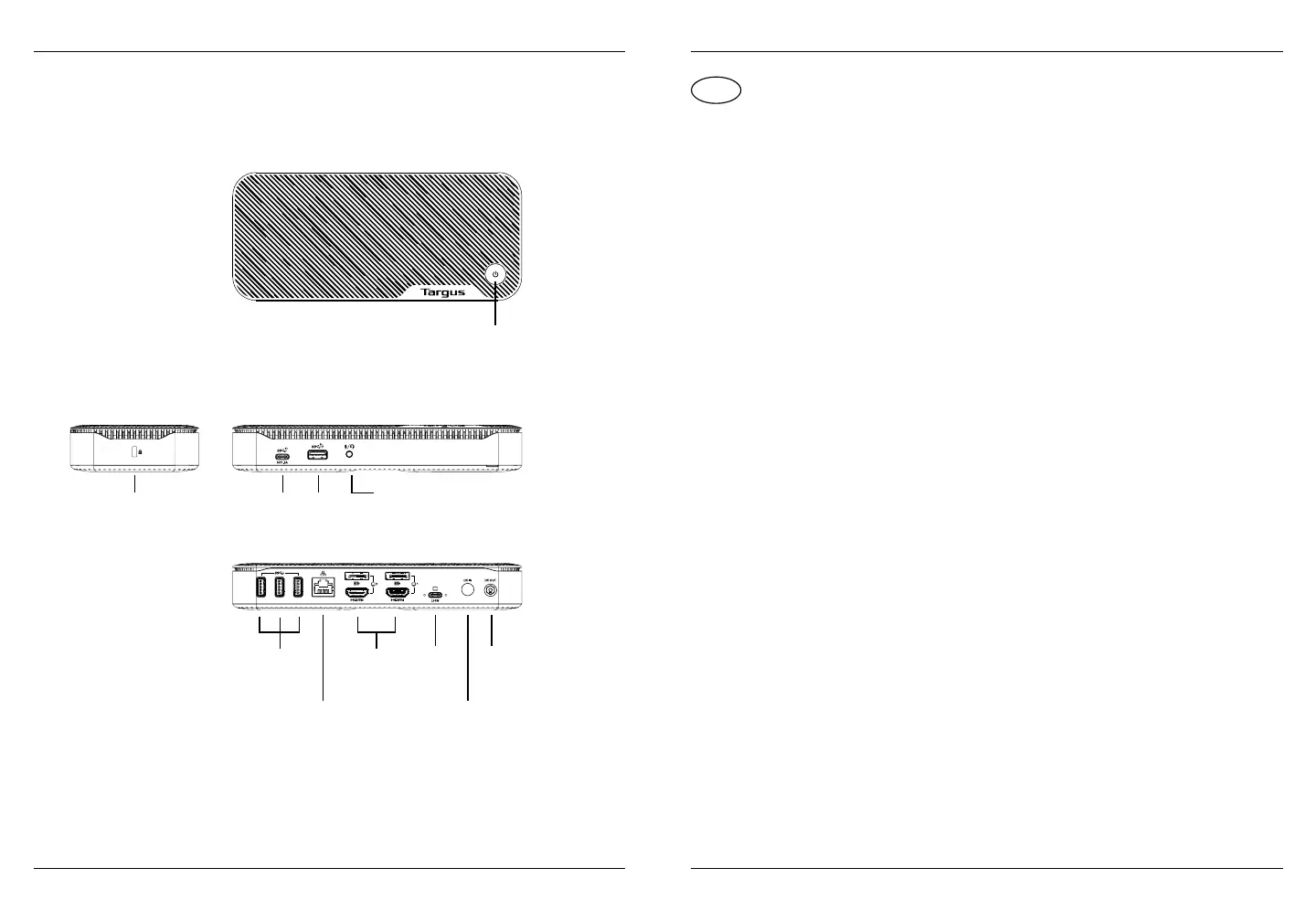

Dockningsstationsdiagram

Besök TechTalk på www.targus.com för applikationsinfo

Strömbrytare Intergated

Fingeravtryckssensor

(DOCK720)

Låsöppning

Combo Audio

USB 3.2

Gen 2

USB 3.2

Gen 2

USB 3.2 Gen 1

Gigabit

Ethernet

HDMI

DC In

USB-C

uppströms

(Värd)

DC-utgång (kräver

ACC1134GLX)

İçindekiler

• Parmak İzi Sensörlü 100W PD (DOCK710) ile USB-C® Hibrit/Evrensel 4K Dörtlü

Bağlantı İstasyonu (DOCK720)

• 1M 5A DC USB-C Kablo

• AC Güç adaptörü

İş İstasyonu Kurulumu

1. Tüm çevre cihazlarını dock istasyonuna bağlayın.

2. Dock İstasyonu USB-C veya USB-A üzerinden ana cihazınıza bağlayın. Eski gücü

uygun şekilde bağlayın.

3. Güç Adaptörünü Dock İstasyonuna takın

Özellikler ve Teknik Özellikler

Yukarı

• Güç düğmesi/Parmak izi sensörü (DOCK720)

Ön

• 1 x USB-C aşağı akış USB 3.2 Gen 2 bağlantı noktası.

DOCK710, BC 1.2, 5VDC/1.5A’yı destekler.

DOCK720, 27WDC maks. Power Delivery 3.0’ı destekler.

• 1 x USB-A aşağı akış USB 3.2 Gen 2 bağlantı noktası. BC 1.2, 5VDC/1.5A maks.

destekler.

• 1 x 3,5 mm Combo Ses Bağlantı Noktası

Arka

• AC Adaptör girişi

• 1 x USB-C Yukarı Akışa Bakan (Ana Bilgisayar) Bağlantı Noktası. Power Delivery

3.0’ı destekler 100WDC’ye kadar

• 1 x 90WDC eski güç çıkışı bağlantı noktası seçeneği (ACC1134GLX dahil değildir)

• Video akışı 1 (USB-C Alt Modunda):

1 x HDMI 2.0 çıkış bağlantı noktası

1 x DisplayPort 1.2 / 1.4 çıkış bağlantı noktası

Açıklama: Video akışı 1, USB-A bağlantısında DisplayLink Graphics’e geçer

• Video akışı 2 (Alt Mod’da DisplayLink Graphics aracılığıyla):

1 x HDMI 2.0 çıkış bağlantı noktası

1 x DisplayPort 1.2a

• 1 x RJ45 Gigabit Ethernet

• 3 x USB-A aşağı akış USB 3.2 Gen 2 bağlantı noktası. 4.5WDC maks.

Yan

• K Kilit Yuvası

Dahil

• 150 W AC güç adaptörü (DOCK710)

• 180 W AC güç adaptörü (DOCK720)

• 1M USB-C yukarı akış ana bilgisayar kablosu, entegre USB-A - USB-C adaptörlü

5A DC

TR
