42 CVS-X Series Quick Start Guide 43
5. Aperte a braçadeira do cabo ou prensa-cabo e conecte o conector do tipo Euro ao alto-falante. Recoloque a tampa traseira e aperte rmemente os
parafusos fornecidos.
6. O alto-falante está equipado com um transformador multi-tap para uso em sistemas de linha distribuída (Fig.6). Há também uma torneira LOZ. Selecione a torneira
necessária antes de empurrar a grelha no lugar. A impedância média de cada alto-falante nesta faixa é de 8 Ohms na conguração LOZ.
CUIDADO: O ALTO-FALANTE É FORNECIDO NO MODO DE BAIXA IMPEDÂNCIA. NUNCA CONECTE O ALTO-FALANTE A UM AMPLIFICADOR DE 70/100 VOLT
ENQUANTO O ALTO-FALANTE ESTIVER CONFIGURADO PARA BAIXA IMPEDÂNCIA (LOZ).

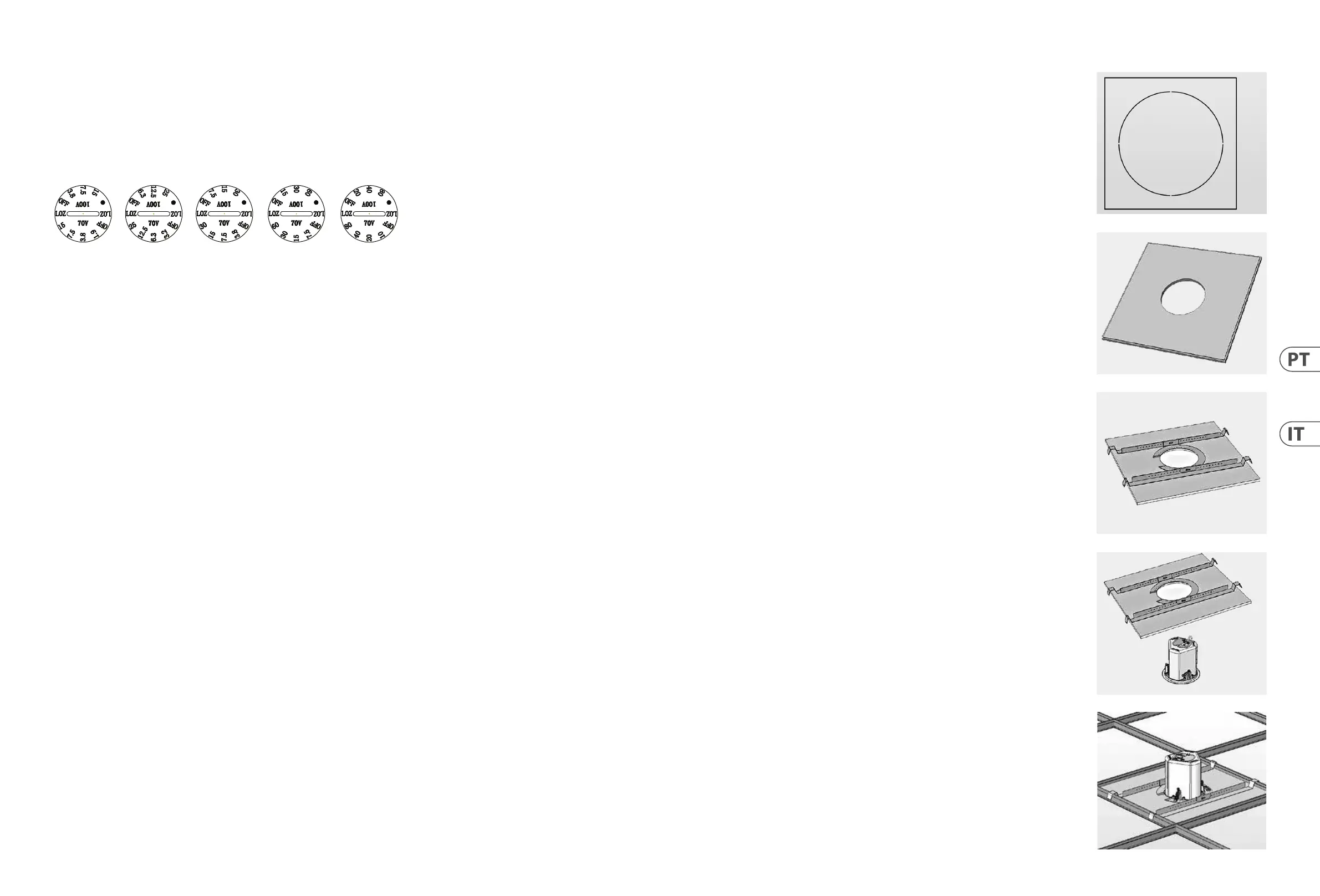

Fig.6 Chaves seletoras de alto-falante
CVS 301X CVS 401X CVS 601X CVS 801X CVS 801SX
Guida all’installazione per controsotti sospesi
NOTA: Le immagini degli altoparlanti mostrate sono solo indicative e potrebbero non rappresentare
esattamente il tuo modello particolare.
1. Rimuovere il pannello del controsotto dal telaio e posizionarlo su una supercie piana. Contrassegnare
l’area ritagliata sul pannello del controsotto tracciando intorno al modello fornito. (Fig. 1)
2. Ritagliare il foro nel pannello del sotto utilizzando una sega circolare o una sega circolare (Fig.2).
Posizionare l’anello a C e il ponte di piastrelle sulla parte superiore del pannello del sotto, allineando
l’anello a C sul foro e avvitare l’anello a C al ponte di piastrelle utilizzando i ssaggi forniti. (Fig.3)
3. Far scorrere il gruppo altoparlante attraverso il foro e ruotare le viti sulla parte anteriore dell’altoparlante per
estendere le alette di montaggio. Serrare le viti no a ottenere una presa salda.
Se si utilizza un driver di potenza, Tannoy consiglia una coppia di serraggio di 1,5 Nm. (Fig.4)
NON STRINGERE ECCESSIVAMENTE!
4. Far scorrere il pannello di piastrelle indietro nel controsotto. Le estremità del ponte piastrellato si
agganciano alle ringhiere, sostenendo il peso dell’altoparlante. (Fig.5)
5. Collegare una linea di supporto secondaria alla linguetta di sicurezza. Alcuni codici di costruzione richiedono
l’uso di questo punto di supporto secondario, che dovrebbe essere collegato a un punto di supporto sicuro
separato utilizzando una linea di supporto adeguata. Consulta i codici di costruzione nella tua regione.
Andare a pagina 15 per le istruzioni sul cablaggio e le istruzioni di congurazione.
Fig.2
Fig.3
Fig.4
Fig.1
Fig.5
