34 CVS-X Series Quick Start Guide 35

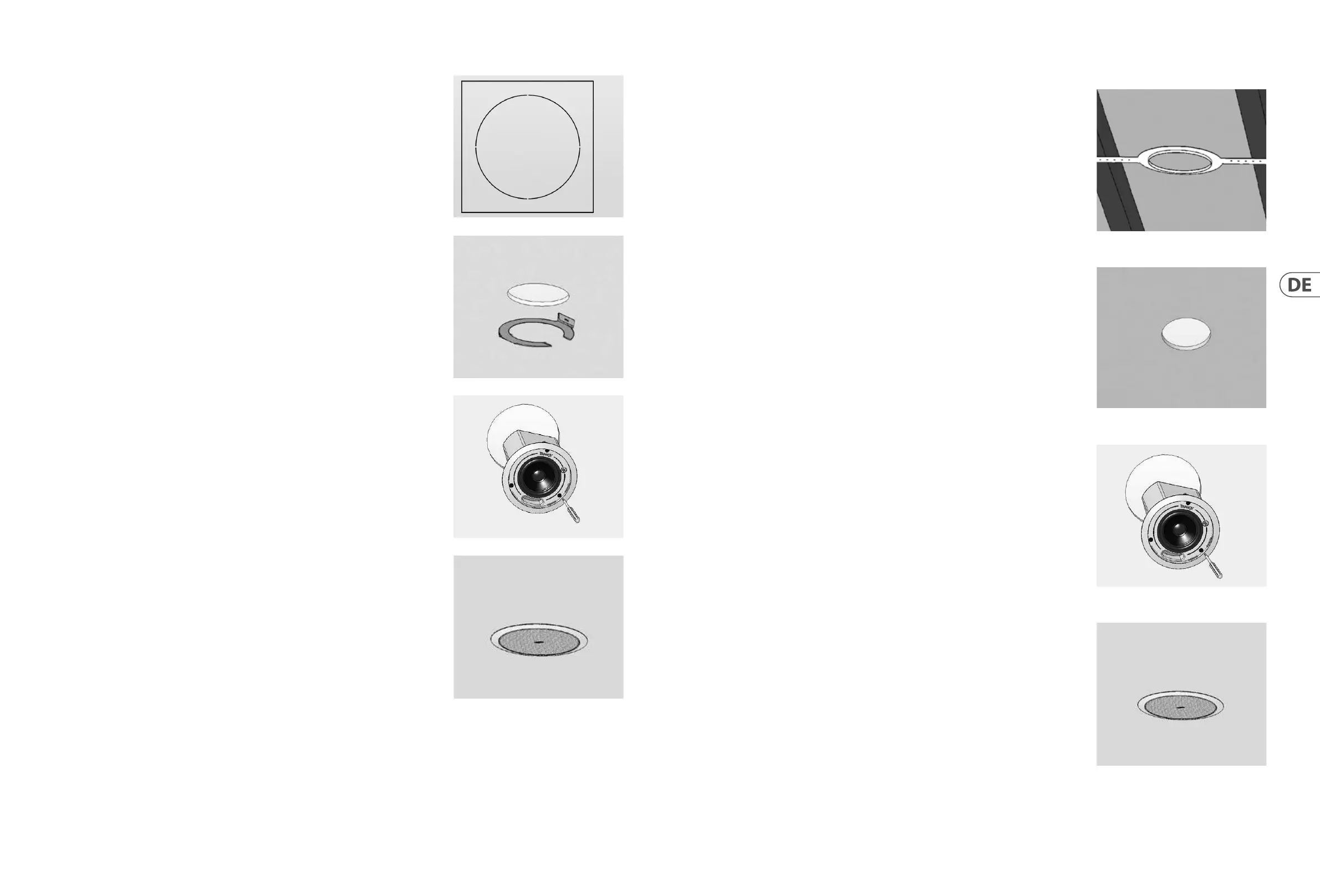

Installationsanleitung für Trockenbaudecken
HINWEIS: Die gezeigten Lautsprecherbilder dienen nur zur Orientierung und repräsentieren möglicherweise
nicht genau Ihr bestimmtes Modell.
1. Markieren Sie den Ausschnitt an der Decke, indem Sie die bereitgestellte Vorlage nachzeichnen. (Abb.1)
2. Schneiden Sie das Loch in der Decke mit einer Polstersäge aus, schieben Sie den C-Ring in die Decke und
richten Sie ihn über dem ausgeschnittenen Loch aus. (Abb.2)
3. Auf Seite 15 nden Sie Anweisungen zur Verkabelung und Einrichtung. Kehren Sie dann zu Punkt 4 zurück.
4. Schließen Sie eine sekundäre Stützleitung an die Sicherheitslasche an. Einige Bauvorschriften erfordern die
Verwendung dieses sekundären Stützpunkts, der über eine geeignete Stützleitung mit einem separaten
sicheren Stützpunkt verbunden werden sollte. Konsultieren Sie die Bauvorschriften in Ihrer Region.
5. Schieben Sie die Lautsprecherbaugruppe durch das Loch und drehen Sie die Schrauben, um die
Montageügel zu verlängern. Ziehen Sie die Schrauben an, bis ein fester Gri erreicht ist.
Bei Verwendung eines Kraftfahrers empehlt Tannoy eine Drehmomenteinstellung von 1,5 Nm. (Abb. 3)
NICHT ÜBERDREHEN!
6. Setzen Sie das Gitter ein, indem Sie es auf den Lautsprecher drücken.
Fig.2
Fig.3
Fig.4
Fig.1
Installationsanleitung für optionalen Putzring
Eine optionale Gipsringhalterung ist bei Tannoy erhältlich. Diese Halterung kann in neu gebaute, nicht
abgehängte Decken vorinstalliert werden.
HINWEIS: Die gezeigten Lautsprecherbilder dienen nur zur Orientierung und repräsentieren möglicherweise nicht
genau Ihr bestimmtes Modell.
1. Den Gipsring an die Balken nageln oder schrauben. (Abb.1)
2. Verlegen Sie die Lautsprecherkabel an der Stelle, an der der Lautsprecher angebracht werden soll, und schließen
Sie die Verputzarbeiten an der Decke ab.
3. Schneiden Sie das Loch in der Decke mit einer Polstersäge aus. (Abb.2)
4. Anweisungen zur Verkabelung nden Sie auf Seite 15, und kehren Sie dann zu Punkt 5 zurück.
5. Schließen Sie eine sekundäre Stützleitung an die Sicherheitslasche an. Einige Bauvorschriften erfordern die
Verwendung dieses sekundären Stützpunkts, der über eine geeignete Stützleitung mit einem separaten
sicheren Stützpunkt verbunden werden sollte. Konsultieren Sie die Bauvorschriften in Ihrer Region.
6. Schieben Sie die Lautsprecherbaugruppe durch das Loch und drehen Sie die Schrauben, um die Montageügel
zu verlängern. Ziehen Sie die Schrauben fest, bis ein fester Gri erreicht ist.
Bei Verwendung eines Kraftfahrers empehlt Tannoy eine Drehmomenteinstellung von 1,5 Nm. (Abb. 3)
NICHT ÜBERDREHEN!
7. Setzen Sie das Gitter ein, indem Sie es auf den Lautsprecher drücken. (Abb.4)
Fig.1
Fig.2
Fig.3
Fig.4
