22 CVS-X Series Quick Start Guide 23
5. Tighten the cable clamp or cable gland and plug in the Euro-type connector to the loudspeaker. Replace the rear cover and securely tighten the supplied screws.
6. The speaker is tted with a multi-tap transformer for use in distributed-line systems (Fig.6). There is also a LOZ tap. Select the required tap before pushing the
grill in place. The average impedance of each speaker in this range is 8 Ohms in the LOZ setting.
CAUTION: THE SPEAKER IS SUPPLIED IN LOW IMPEDANCE MODE. NEVER CONNECT THE SPEAKER TO A 70/100 VOLT AMPLIFIER WHILE THE SPEAKER IS SET
FOR LOW IMPEDANCE (LOZ).

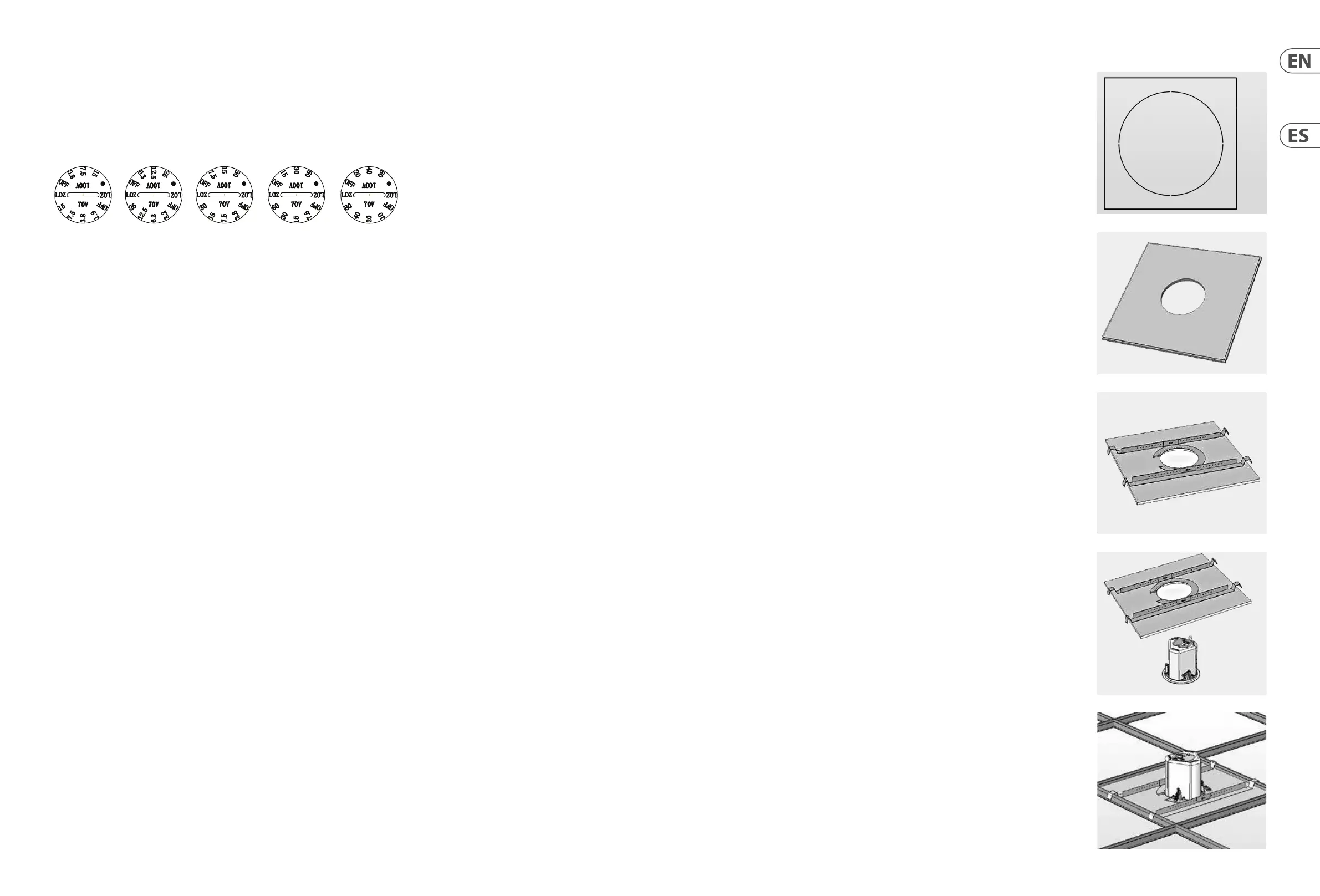

Fig.6 Speaker Tap Selector Switches
CVS 301X CVS 401X CVS 601X CVS 801X CVS 801SX
Guía de instalación para falsos techos
NOTA: Las imágenes de los altavoces que se muestran son solo orientativas y es posible que no representen
exactamente su modelo en particular.
1. Retire la loseta del techo de su marco y colóquela sobre una supercie plana. Marque el área de corte en
la loseta del techo trazando alrededor de la plantilla proporcionada. (Figura 1)
2. Corte el oricio en la loseta del techo con una sierra circular o una sierra circular (Fig.2). Coloque el anillo en
C y el puente de baldosas en la parte superior del panel del techo, alineando el anillo en C sobre el oricio y
atornille el anillo en C al puente de baldosas con las jaciones proporcionadas. (Fig. 3)
3. Deslice el conjunto del altavoz a través del oricio y gire los tornillos en la parte frontal del altavoz para
extender las alas de montaje. Apriete los tornillos hasta lograr un agarre rme.
Si utiliza un controlador motorizado, Tannoy recomienda un par de apriete de 1,5 Nm. (Figura 4)
¡NO APRIETE DEMASIADO!
4. Deslice el panel de azulejos nuevamente en el techo suspendido. Los extremos del puente de baldosas se
engancharán sobre las barandillas, soportando el peso del altavoz. (Figura 5)
5. Conecte una línea de soporte secundaria a la pestaña de seguridad. Algunos códigos de construcción
requieren el uso de este punto de soporte secundario, que debe conectarse a un punto de soporte seguro
separado utilizando una línea de soporte adecuada. Consulte los códigos de construcción de su región.
Vaya a la página 15 para obtener instrucciones sobre el cableado y las instrucciones de conguración.
Fig.2
Fig.3
Fig.4
Fig.1
Fig.5
