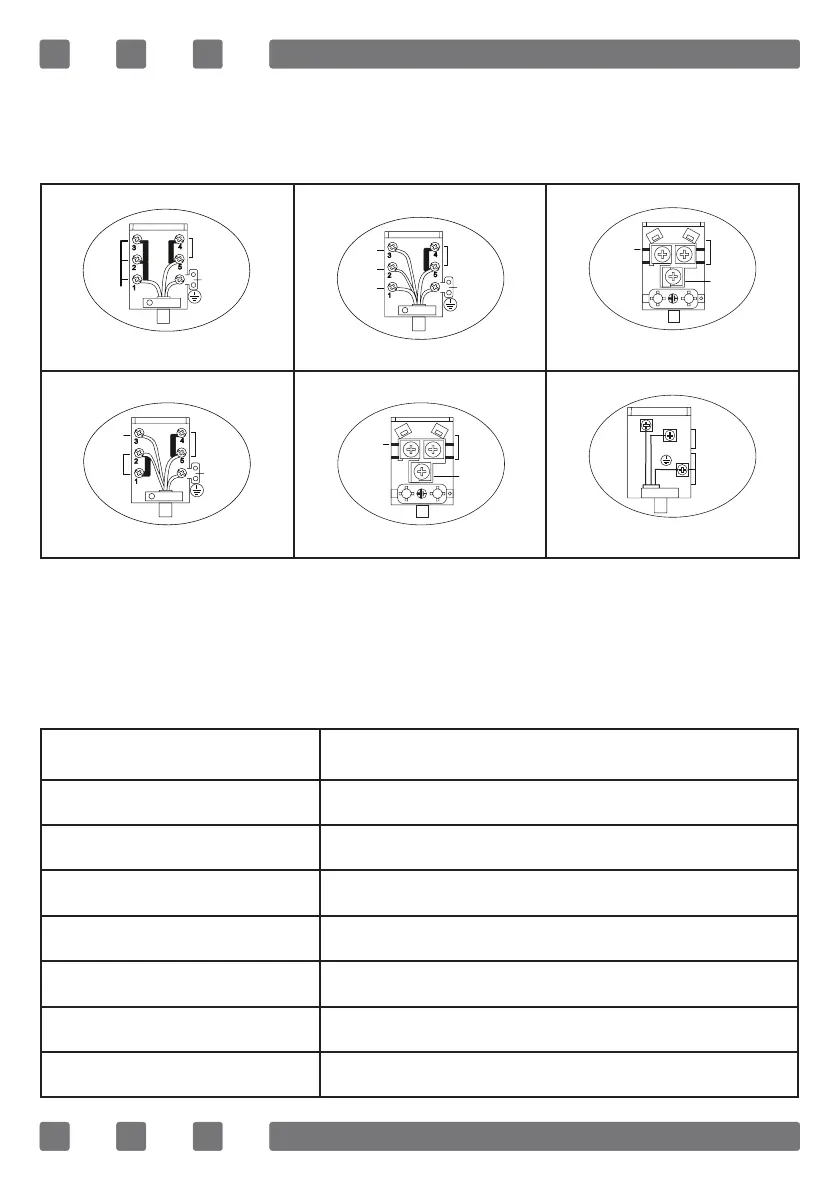

Diagrama De Cableado
Establezca la conexión eléctrica de su horno de acuerdo con el es-
quema eléctrico correspondiente.
La alimentación eléctrica varía según la energía eléctrica que utilice
el aparato. Puede conocer la potencia eléctrica del aparato mirando la
placa de características de la campana trasera del aparato. La siguiente
tabla debe tenerse en cuenta durante el cambio de fuente de alimen-
tación.
Rango De Potencia Tipo Y Tamaño Del Cable De Alimentación
0 - 1379 W H05 VV-F 3G 0.75 mm
1380 - 2299 W H05VV-F 3G 1.0 mm²
2300 - 3679 W H05VV-F 3G 1.5 mm²
3680 - 7359 W H05VV-F 4G 1.5 mm²
3680 - ....…...W H05VV-F 5G 1.5 mm²
3680 - 5749 W H05VV-F 3G 2.5 mm²
5750 - 7359 W H05VV-F 3G 4 mm²
220-240 V ~ 50-60 Hz.
H05 VV-F 3G 1.5 mm
L1
Neutro
Tierra
L1
L2
L3
Neutro
H05 VV-F 5G 1.5 mm
380-415 V 3N ~ 50-60 Hz.
Tierra
L1
L2
Neutro
H05 VV-F 4G 1.5 mm
380-415 V 2N ~ 50-60 Hz.
Tierra
220-240 V ~ 50-60 Hz.
H05 VV-F 3G 0.75 mm
L1
Neutro
Tierra
H05 VV-F 3G 1.0 mm
Fase
Neutro
220-240 V ~ 50-60 Hz.
H05 VV-F 3G 4 mm
Tierra
H05 VV-F 3G 2.5 mm
2
Neutro
H05 VV-F 3G 4 mm
220-240 V ~ 50-60 Hz.
Tierra
L N
H05 VV-F 3G 2.5 mm
2
