64

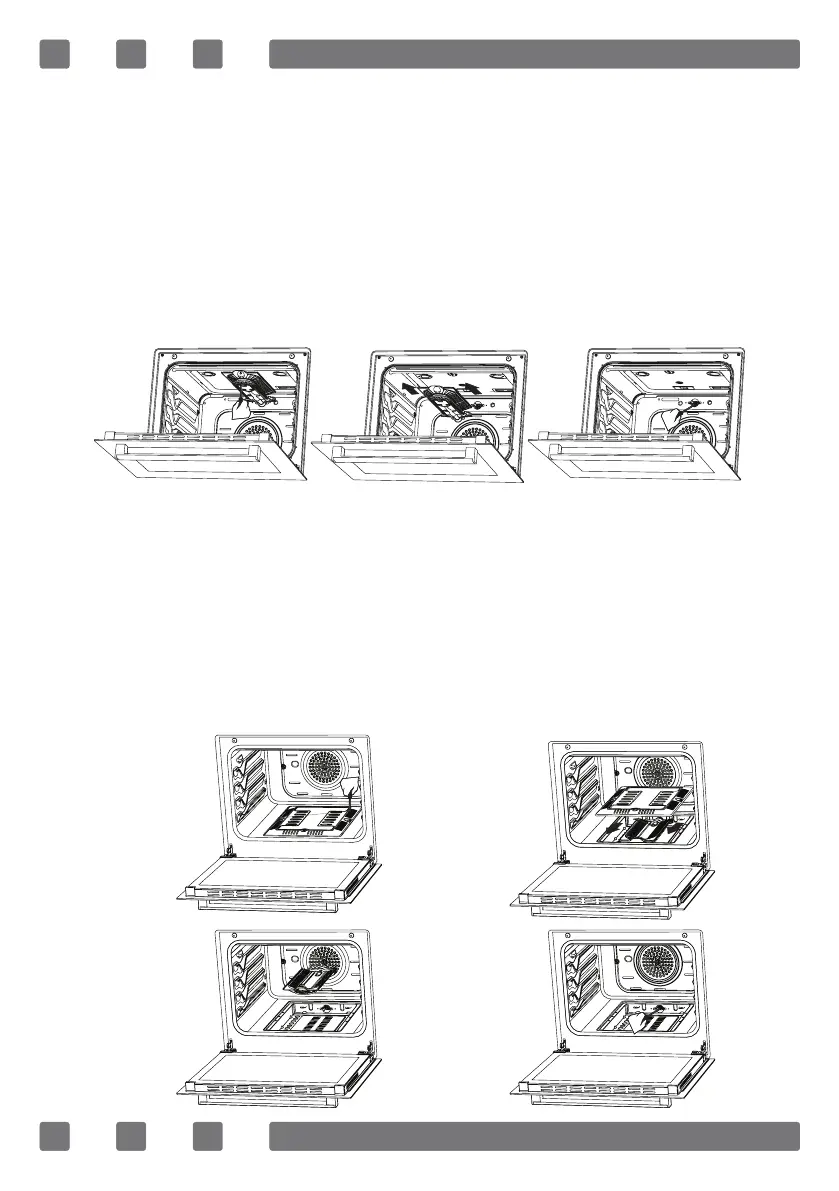

Extracción de los quemadores inferior y superior e instalación del inyector
en el horno de gas
Extracción del quemador superior:
Con la ayuda de un destornillador, quite el tornillo como se muestra
en la gura 8. Como se muestra en la gura 9, retire el quemador de su
lugar tirando de él hacia usted. Como se muestra en la gura 10, quite
el inyector en el cojinete con una llave de vaso. Para volver a colocar el
quemador, aplique el proceso de eliminación de forma inversa.
Extracción del quemador inferior:
La puerta inferior del quemador se ha jado con dos tornillos. Como se
muestra en la gura 11, quítelo con la ayuda de un destornillador. Retire
la puerta tirando hacia arriba como se muestra en la gura 12. Retire el
quemador de su lugar tirando de él hacia usted, como se muestra en la
gura 13. Como se muestra en la gura 14, quite el inyector en el cojinete
con una llave de vaso. Para reemplazar el quemador, aplique el proceso
de eliminación de forma inversa.
Figura 10
Figura 8 Figura 9
Figura 13
Figura 14
Figura 11
Figura 12
ES
