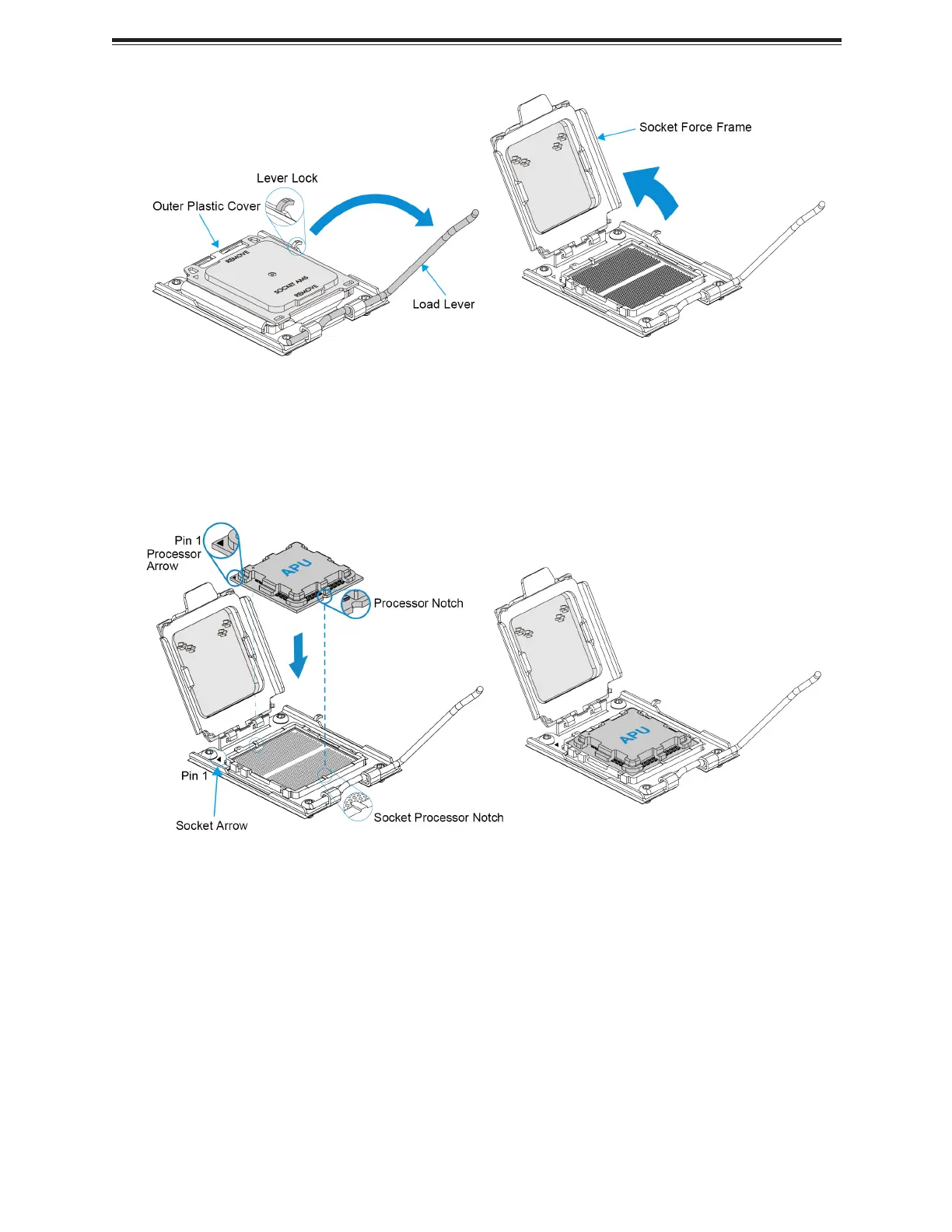

Figure 2-10. Releasing the Processor Socket Lever
2. Pick up the processor on its left and right edges. Hold the processor over the socket and
align the arrow on the top-left corner of the processor with the arrow on the top-left
corner of the socket. Gently lower it onto the AM5 socket pins.
Figure 2-11. Installing the Processor onto the AM5 Socket
3. With the processor in the socket, lower the socket force frame.
32
CARAM5-M: Component Installation
