35
Chapter 2: Installation
Required Connection
+12V 4-pin Power
Pin Denitions
Pin# Denition
1 +12VSB
2 +12VSB
3 GND
4 GND
4-pin 12V-Standby R/A Type Power Connector

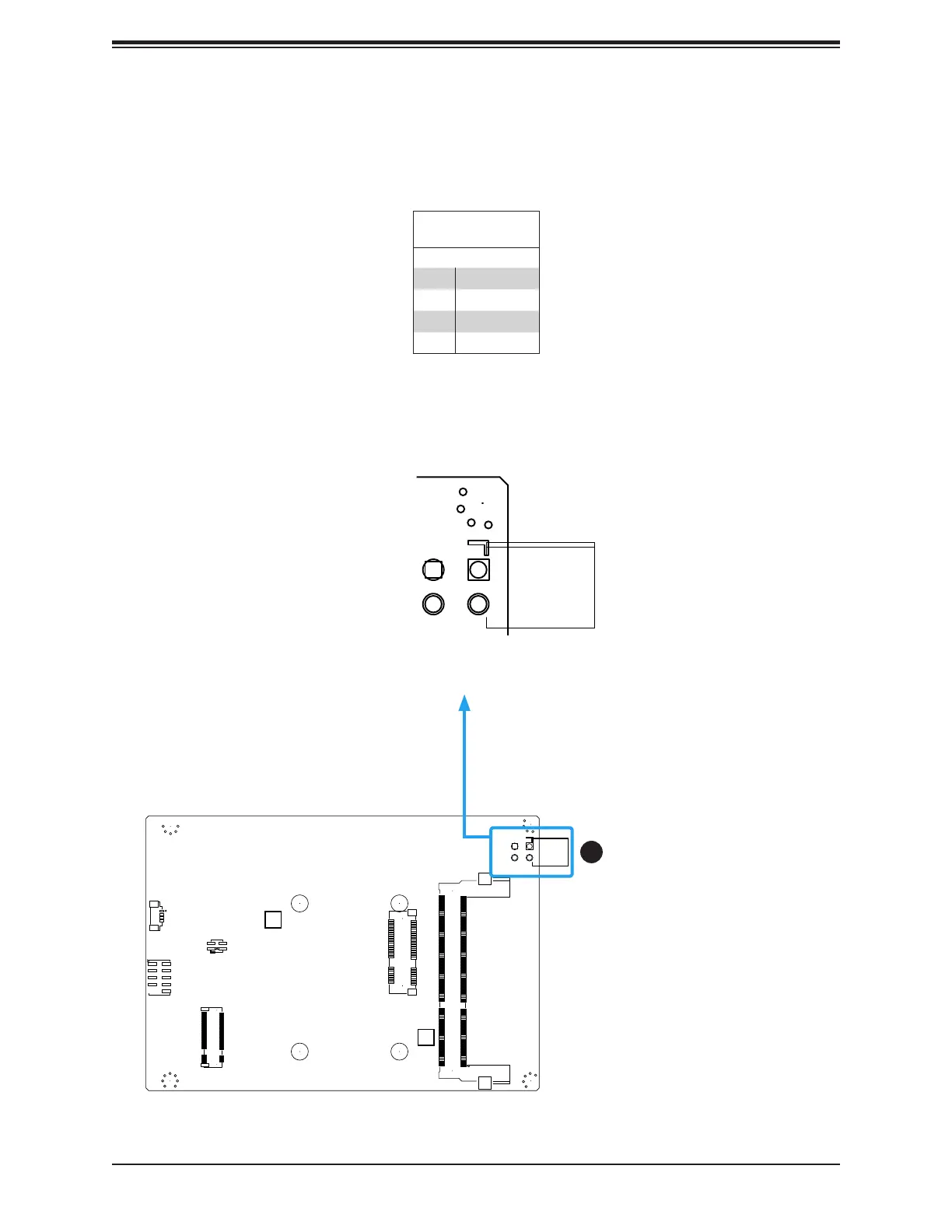

The R/A type power connector is located at JPW1 on the bottom side of the motherboard.
See the table below for pin denitions.
JMD1
JPW1
JMP1
JLPC80
JSMBUS1
J5
JPT1
1. R/A Power Connector
1
JMD1
JPW1
JMP1
JLPC80
JSMBUS1
J5
JPT1
Pin Layout
1
2
3
4
