Chapter 2: Installation
2.4 Rear I/O Ports
See Figure 2-1 below for the locations and descriptions of the various I/O ports on the rear
of the motherboard.

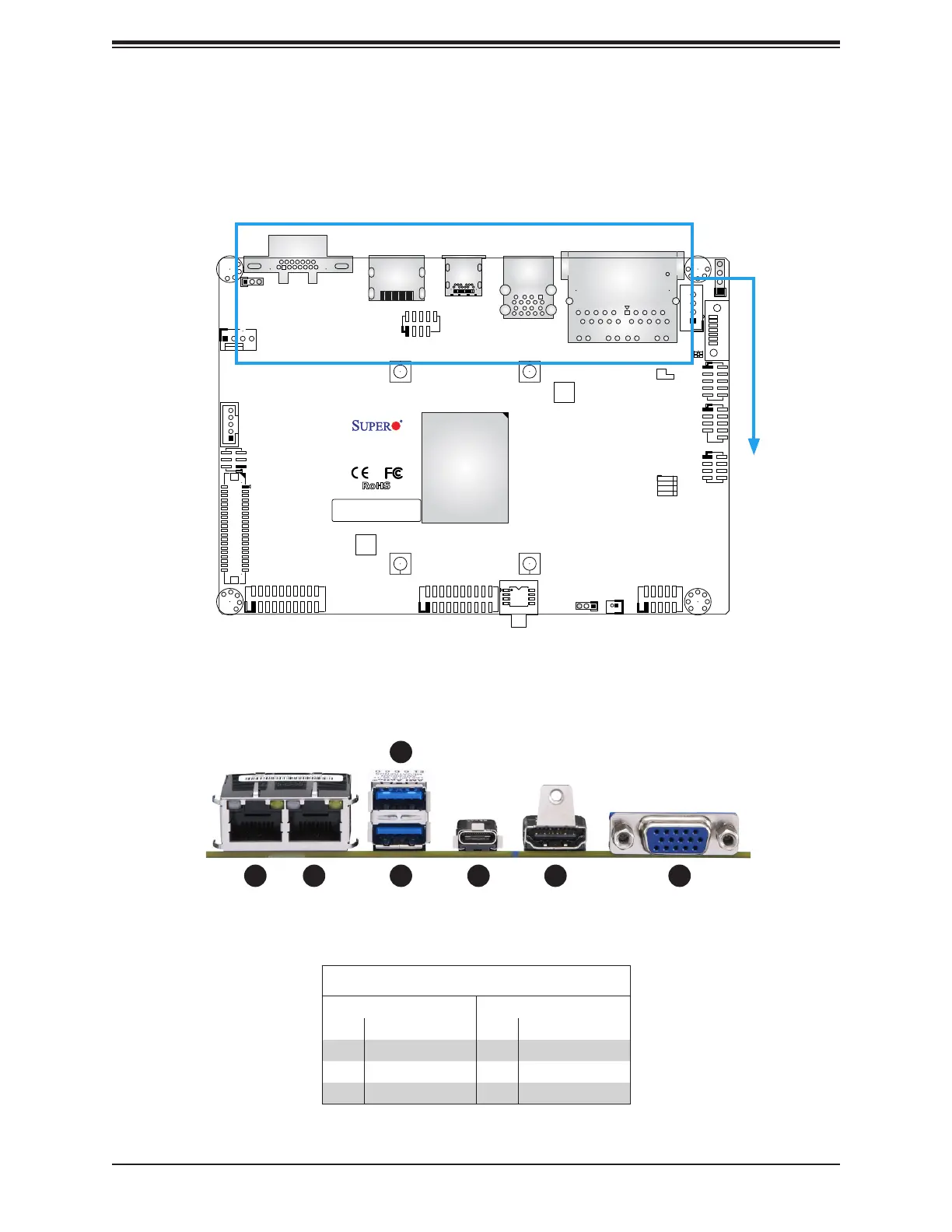

Figure 2-1. I/O Port Locations and Denitions
1 4 765
3
2
DESIGNED IN USA
A2SAN-L
REV:1.02
BAR CODE
JGP1
BT1
JCOM1: COM1/COM2
JCOM2: COM3/COM4
CPU1
FAN1
JPME2
JPF1
LAN1LAN2
JD1
LVDS1
I-SATA1
JHDMI1
LED1
JLCDPWR1
JF1
JIP1
JPH1
AUDIO FP
USB6(3.1)
X
X
X
USB2/3
USB0/1
VGA
JF1
ONPWR
RST
X
HDD LED
PWR LED
SPEAKER
JD1:
USB4/5(3.0)
Rear I/O Ports
# Description # Description
1 LAN1 5 USB6 (3.1)
2 LAN2 6 HDMI Port
3 USB5 (3.0) 7 VGA Port
4 USB4 (3.0)
