Super A2SAN-H/-E/-L and X11SAN User's Manual
2.6 Connectors
Power Connections
1. SATA Power Connector
4-pin HDD Power
Pin Denitions
Pin# Denition
1 12V
2-3 Ground
4 5V

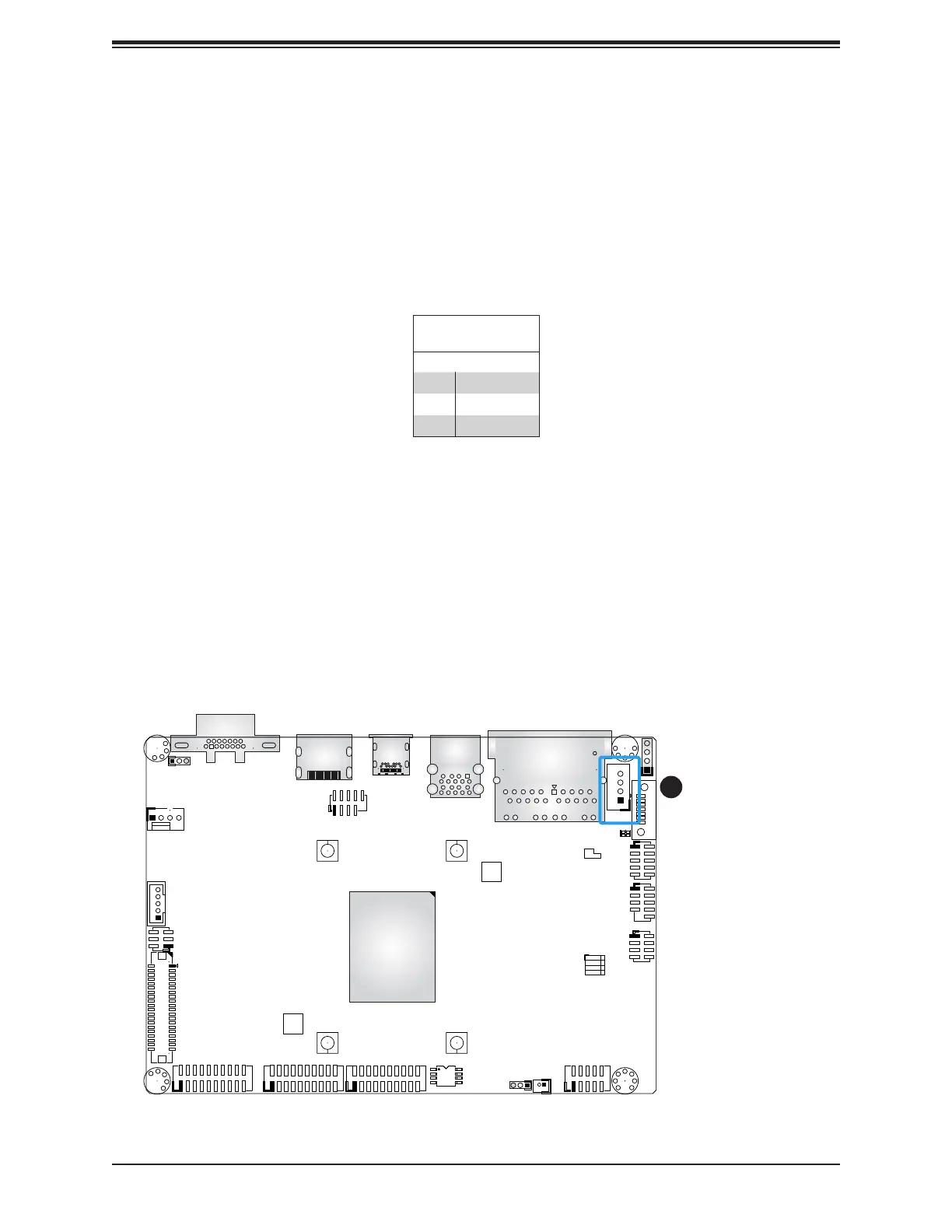

SATA Power Connector
The 4-pin SATA power connector JPH1 provides power to onboard HDD devices. See the
table below for pin denitions.
DESIGNED IN USA
A2SAN-L
REV: 2.00
JGP1
BT1
JCOM1: COM1/COM2
JCOM2: COM3/COM4
CPU1
FAN1
JPME2
JPF1
LAN1LAN2
JD1
LVDS1
I-SATA1
JHDMI1
LED1
JLCDPWR1
JF1
JIP1
JPH1
JCOM3: COM5/COM6
AUDIO FP
USB6(3.1)
X
X
X
USB2/3
USB0/1
VGA
JF1
ONPWR
RST
X
HDD LED
PWR LED
SPEAKER
JD1:
USB4/5(3.0)
1
