INSTALLATION
Transport und Lagerung
4 | ZP-WS

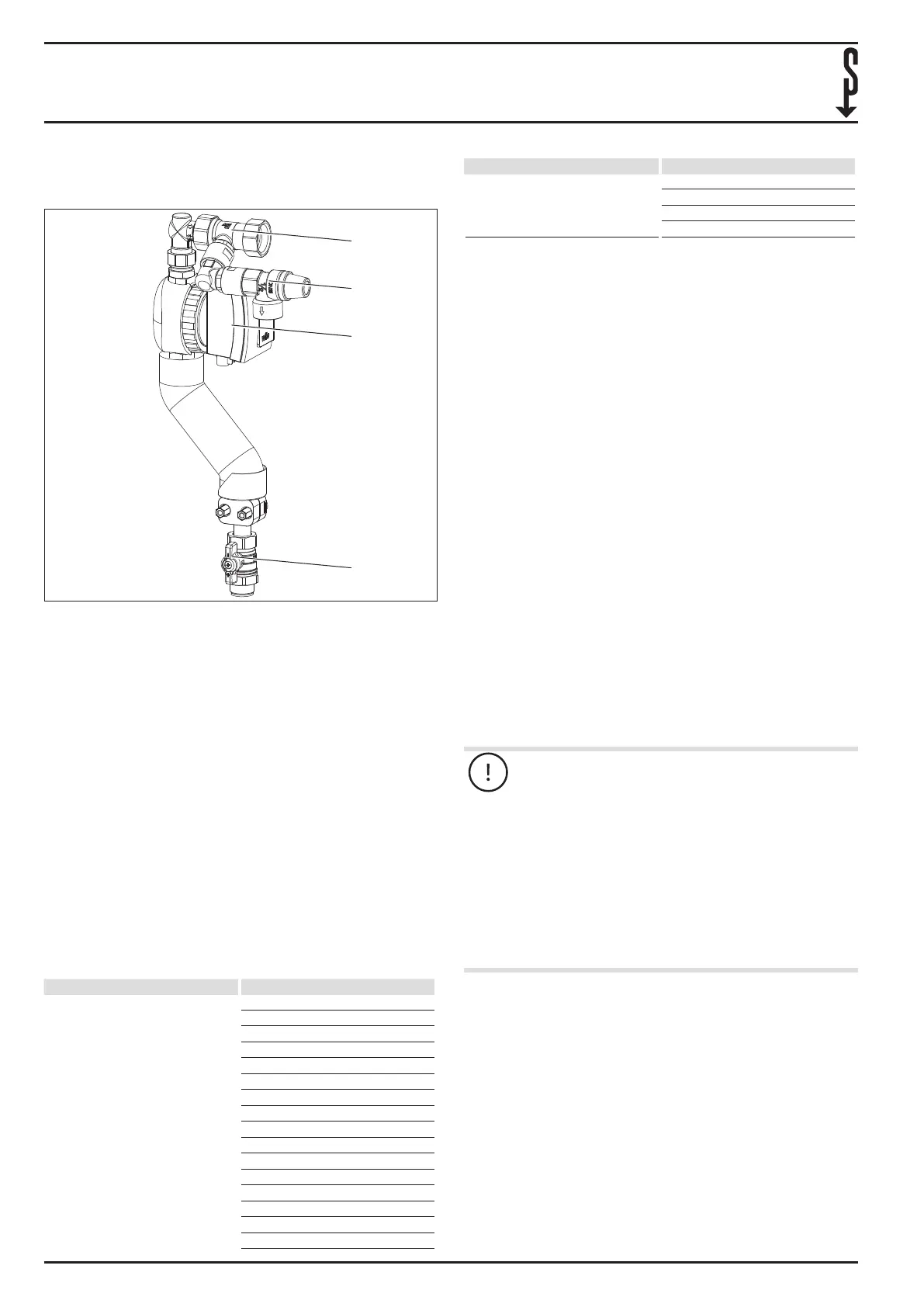

3.2 Komponenten
Die Baugruppe besteht aus folgenden Komponenten.
D0000102114
1
2
3
4
1 Rückussverhinderer
2 Sicherheitsventil
3 Zirkulationspumpe
4 Kugelhahn
Die Zeitschaltuhr (nicht dargestellt) verfügt über ein 24Stun-
den-Tagesprogramm und einen Zwischenstecker.
Der Rückussverhinderer stellt sicher, dass das Trinkwasser
nicht zurück durch die Zirkulationspumpe ießen kann.
Das Sicherheitsventil önet sich bei Überdruck, sodass das
Trinkwasser durch die Abussleitung abgeleitet wird.
3.3 Lieferumfang
- 1× Zirkulationspumpe
- 1× Sicherheitsventil
- 1× Zeitschaltuhr
- 1× Zirkulationsleitung mit Kugelhahn
- 1× Anleitung
3.4 Produktkompatibilität und Zubehör
Bezeichnung Typ
Wohnungsstation
WS-2 Trend
WS-2 Trend S
WS-3 Trend
WS-3 Trend S
WS-4L 2 Plus
WS-4LC 2 Plus
WS-4L 2 Plus S
WS-4LC 2 Plus S
WS-4L 3 Plus
WS-4LC 3 Plus
WS-4L 3 Plus S
WS-4LC 3 Plus S
WS-T 2 Plus
WS-T 2 Plus S
WS-T 3 Plus
WS-T 3 Plus S
Bezeichnung Typ
WS-E 2 Plus
WS-E 2 Plus S
WS-E 3 Plus
WS-E 3 Plus S
Zusätzlich benötigen Sie folgende Produkte, um die Baugrup-
pe nutzen zu können:
- Abuss
- Abussleitung
Die Produkte sind nicht im Lieferumfang enthalten.
4. Transport und Lagerung
f Transportieren Sie die Baugruppe schlagfrei und stoßfrei.
f Transportieren Sie die Baugruppe möglichst in der ori-
ginalen Verpackung, um sie vor Staub und Schmutz zu
schützen.
f Beachten Sie folgende Lagerbedingungen:
- Umgebungstemperatur: von 0 bis +70 °C
- trocken
- staubfrei
- für Unbefugte unzugänglich
f Lagern Sie die Baugruppe in der originalen Verpackung,
um sie vor Staub und Schmutz zu schützen.
f Wenn Sie die Baugruppe ausgepackt, aber noch nicht
installiert haben, decken Sie die Baugruppe zum Schutz
gegen Staub und Schmutz ab.
5. Installation
Sachschaden
f Beachten Sie die folgenden Montagebedingun-
gen:
- trocken
- frostfrei
- vor UV-Strahlung geschützt
Wenn Sie die elektrischen Leitungen unsachgemäß
verlegen, können sie beschädigt werden.
f Knicken Sie die elektrischen Leitungen nicht.
f Klemmen Sie die elektrischen Leitungen nicht ein.
f Lassen Sie die elektrischen Leitungen nicht in di-
rekten Kontakt mit Hitzequellen kommen.
5.1 Vorbereitung
f Installieren Sie einen Abuss (nicht im Lieferumfang
enthalten).
5.2 Zirkulationspumpe installieren
f Schließen Sie die Trinkwasserkugelhähne im Zulauf der
Wohnungsstation.
f Wenn erforderlich, entlüften Sie das System indem Sie die
Zapfstellen langsam önen.
