INSTALLATION
Erstinbetriebnahme
4 | ZH 1 www.stiebel-eltron.com

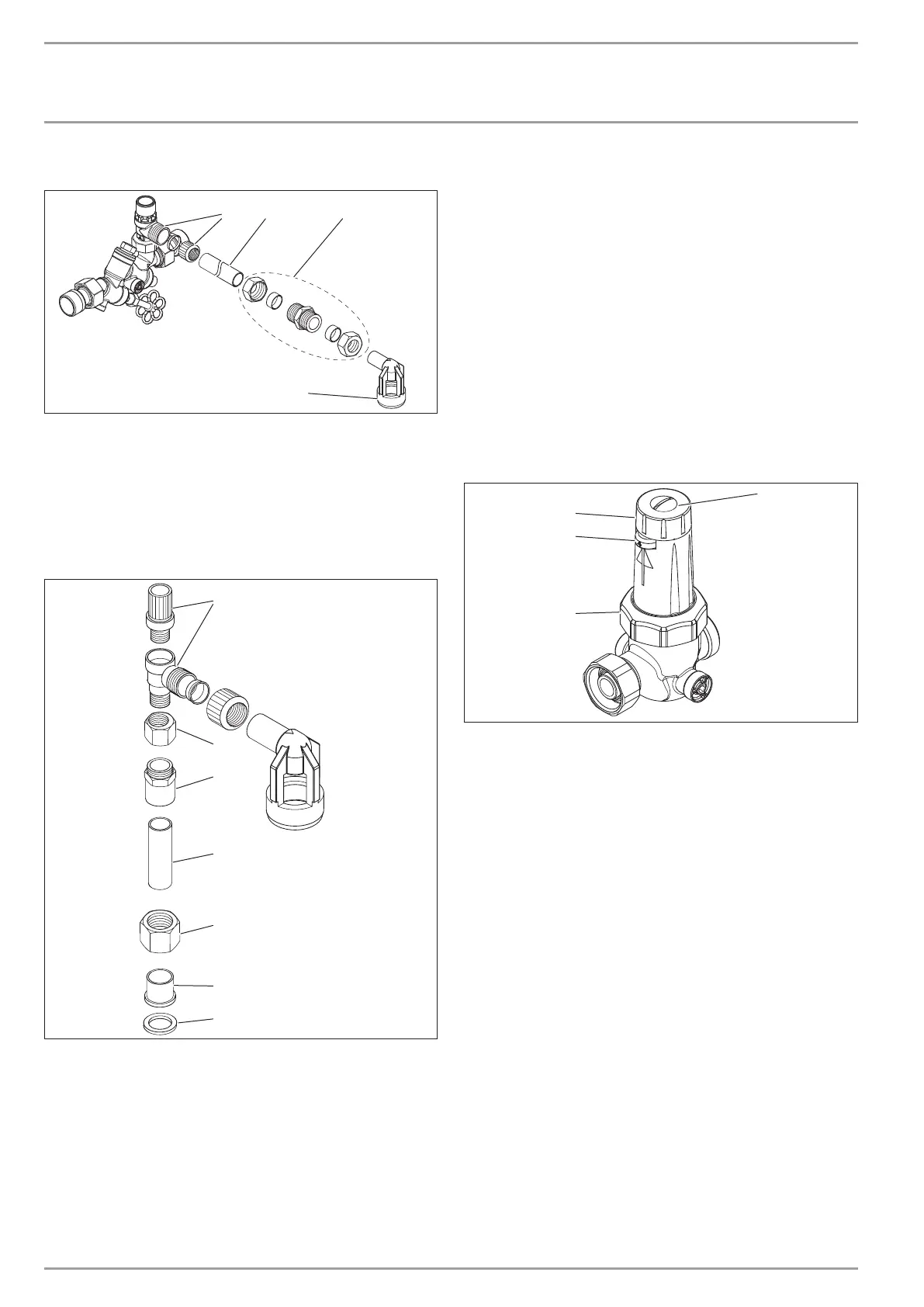

5.1.2 Verlängerung Ablauftrichter
26�02�10�0265
1 2 1
3
1 Klemmringverschraubung
2 Kupferrohr 22 mm (nicht im Lieferumfang)
3 Ablauftrichter
5.1.3 Sicherheitsventil hochsetzen
Um die Wartungsarbeiten zu erleichtern, können Sie das Gerät
über dem Standspeicher montieren. Dazu benötigen Sie den Löt-
verschraubungssatz, der als Sonderzubehör erhältlich ist.
26�02�10�0266
1
2
3
4
5
6
7
1 Sicherheitsventil
2 Exzenterverschraubung
3 Doppelnippel
4 Kupferrohr
5 Überwurfmutter
6 Löttülle
7 Dichtscheibe
f Löten Sie ein Kupferrohr in die Löttülle.
f Stecken Sie die Überwurfmutter mit der zentrischen Bohrung
über das Kupferrohr.
f Löten Sie den Doppelnippel an das andere Ende des
Kupferrohrs.
f Montieren Sie das Sicherheitsventil mit der Exzenterver-
schraubung an den Doppelnippel. Ziehen Sie die Exzenter-
verschraubung fest an. Auch bei fest angezogener Verschrau-
bung ist das Sicherheitsventil drehbar.
f Montieren Sie die komplette Einheit auf die Sicherheitsgrup-
pe. Achten Sie dabei auf den richtigen Sitz der Dichtscheibe.
Ziehen Sie die Verschraubung fest an.
6. Erstinbetriebnahme
f Prüfen Sie das Sicherheitsventil und den Rückflussverhinde-
rer (siehe Kapitel „Wartung“).
6.1 Druckminderventil einstellen
Einstellbereich siehe Kapitel „Technische Daten / Datentabelle“).
26�02�10�0267
1
4
3
2
1 Blockierschraube
2 Überwurfmutter
3 Ausgangsdruckanzeige
4 Einstellgriff
f Lösen Sie die Blockierschraube am Griff.
f Drehen Sie den Einstellgriff in Richtung minus, um den Druck
zu reduzieren, in Richtung plus, um den Druck zu erhöhen.
Das Druckminderventil kann auch während des Betriebs so ge-
dreht werden, dass die Ausgangsdruckanzeige sichtbar ist.
