INSTALACE
Zabezpečení
10 | ZH 1 www.stiebel-eltron.com
INSTALACE
3. Zabezpečení
Instalaci, uvedení do provozu, údržbu a opravy výrobku smí pro-
vádět pouze instalatér.
3.1 Všeobecné bezpečnostní pokyny
Řádnou funkci a spolehlivý a bezpečný provoz lze zaručit pouze
vpřípadě použití originálního příslušenství a originálních náhrad-
ních dílů určených pro tento výrobek.
3.2 Předpisy, normy a ustanovení
Dodržujte všechny národní a místní předpisy a ustano-
vení.
4. Popis výrobku
V odtokové výlevce pojistného ventilu je zabudován přerušovač
trubky, který zabraňuje zpětnému nasávání vypouštěné vody.
Odtoková výlevka je namontována šroubením svěracího kroužku
na pojistném ventilu. Je otočná a díky teleskopickému prodlou-
žení pasuje při každé montážní situaci. Pomocí měděné trubky
a šroubení svěracího kroužku lze odtokovou výlevku dodatečně
prodloužit.
Membránový pojistný ventil je otočný, přemístitelný a vyměnitelný
na přípojce šroubení pro různé instalační poměry.
4.1 Rozsah dodávky
Spolu spřístrojem dodáváme:
- Výměnná patrona pro membránový pojistný ventil
4.2 Zvláštní příslušenství
4.2.1 Tlakový redukční ventil DMV/ZH 1]
Speciální tlakový redukční ventil jako doplněk k výrobku, pokud
klidový tlak na místě montáže činí více než 0,48 MPa.
4.2.2 Sada na pájené šroubení
K zvednutí pojistného ventilu
5. Montáž
5.1 Montáž výrobku
Pozor
Mezi pojistným ventilem a stacionárním zásobníkem se
nesmí nacházet žádné uzávěry, zúžení a sítka.
f Dbejte na to, že v závislosti na klidovém tlaku budete případ-
ně dodatečně potřebovat tlakový redukční ventil (viz kapitola
„Popis výrobku/ Zvláštní příslušenství“).
f Vypouštěcí otvor pojistného ventilu musí zůstat otevřený do
atmosféry.
f Před instalací rozvody řádně propláchněte.
f Výrobek namontujte do přívodu studené vody. Výrobek lze
jako rohový a průchozí tvar zabudovat do vodorovných a svis-
lých rozvodů. Upozorňujeme, že výrobek lze vestavět do svis-
lých rozvodů jen tehdy, pokud je směr průtoku zdola nahoru.

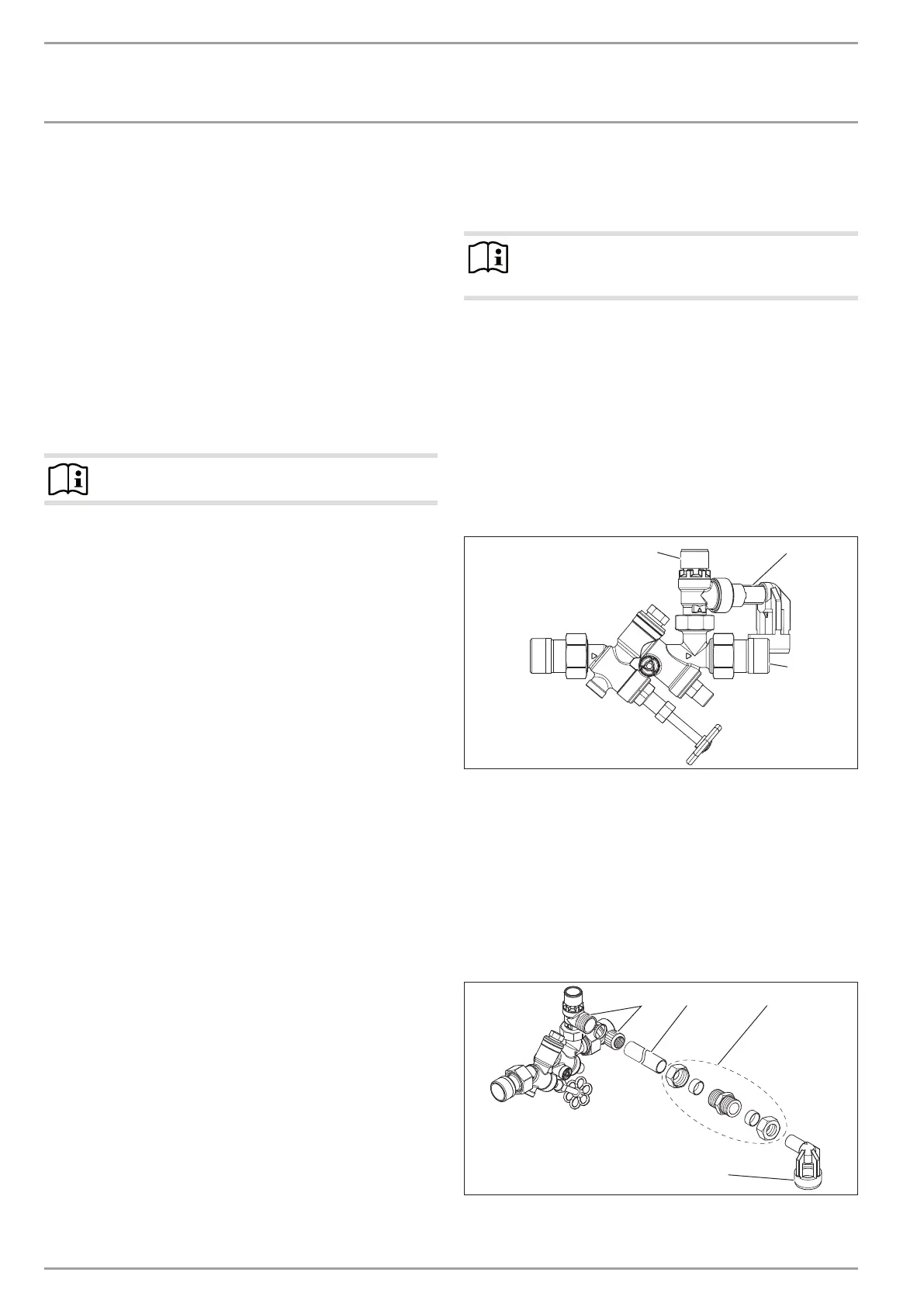

5.1.1 Montáž v rohovém tvaru
26�02�10�0264
13
2
1 Výlevka
2 Výstup teplé vody
3 Membránový pojistný ventil
f Uvolněte matici na pojistném ventilu.
f Sejměte pojistný ventil se šroubením a zaměňte jej za vý-
stupní šroubení.
f Šroubení pojistného ventilu pevně utáhněte.
Pojistný ventil zůstává otočný i v pevně sešroubovaném stavu.
5.1.2 Prodloužení odtokové výlevky
26�02�10�0265
1 2 1
3
1 Šroubení se svěracím kroužkem
2 Měděná trubka 22 mm (není součástí dodávky)
3 Výlevka
