INSTALLATION
Übergabe der Baugruppe
WS-Trend | 9
DEUTSCH

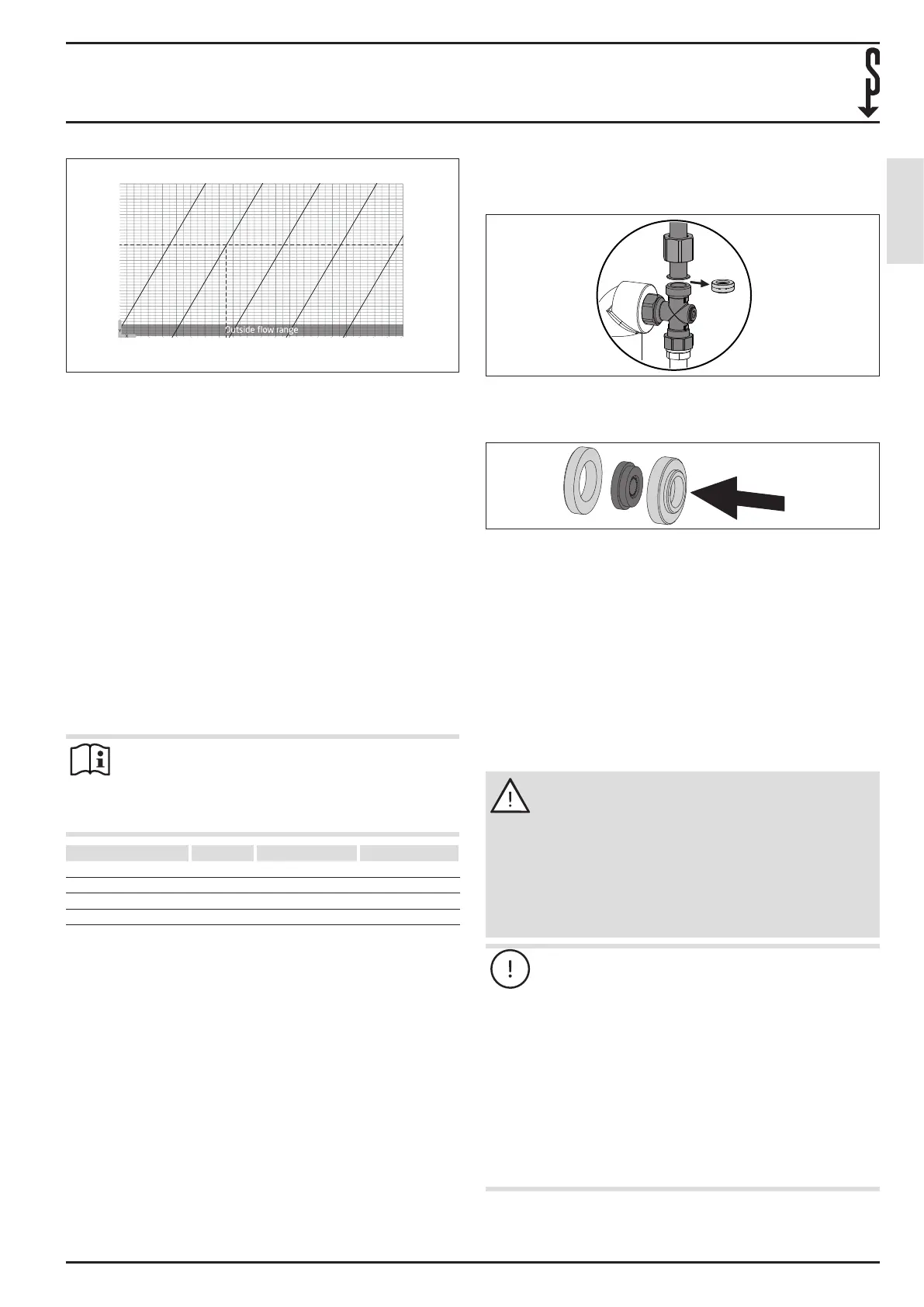

Frese PV Compact DN20, 20-60 kPa
0
200
400
600
800
1000
1200
1400
1600
1800
2000
0 1 2345 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0.056
0.500
0.444
0.389
0.333
0.278
0.222
0.167
0.111
0.056
0
l/s l/h
20.9
32.7
16.0
11.8
0.3
Setting [Number of turns]
Δp across the
valve kPa
26.4
Flow
20 kPa
30 kPa
40 kPa
50 kPa
60 kPa
8.2
5.2
2.9
1.3
D0000101291
Beispiel
Über einen Kreislauf soll ein Druck von ca. 300mbar (30kPa) bei
einem Volumenstrom von 1200l/h konstant gehalten werden.
An der Schnittstelle des Graphen für 300mbar (30kPa) und
der horizontalen Linie für 1200l/h können wir eine senkrecht
zur X-Achse verlaufende Linie hinzufügen, um den Voreinstel-
lungswert abzulesen.
Nun ist zu erkennen, dass der Dierenzdruckregler auf 7,5Um-
drehungen (von kleinster Position auf den entsprechenden
Wert) voreingestellt werden muss, um einen Dierenzdruck
von ca. 300 mbar (30kPa) bei einem Volumenstrom von
1200l/h konstant zu halten.
7.4 Durchussmenge
Um die Kaltwasser-Zufuhr der Baugruppe zu verringern oder
zu erhöhen, bauen Sie einen Durchussmengen-Begrenzer mit
kleinerer oder größerer Durchussleistung ein.
Hinweis
Wenn Sie den Durchussmengen-Begrenzer tauschen
und somit den Trinkwasser-Volumenstrom verändern,
dokumentieren Sie dies auf dem Hinweisschild der
Wohnungsstation.
Durchflussmenge Farbe WS-2 Trend (S) WS-3 Trend (S)
13 l/min grün beigelegt —
16 l/min blau verbaut beigelegt
19 l/min schwarz beigelegt verbaut
22 l/min rot — beigelegt
7.4.1 Vorbereitung
Damit die notwendige Leistung zugeführt werden kann, prü-
fen Sie folgende Rahmenbedingungen und passen Sie sie ggf.
an:
- Vorlauftemperatur des Heizwassers: Prüfen Sie, ob die
Vorlauftemperatur ausreichend ist. Prüfen Sie, ob die Vor-
lauftemperatur verändert werden kann.
- Solltemperatur des Heizwassers: Die Solltemperatur wird
ggf. nicht erreicht. Prüfen Sie die vorherigen Punkte.
7.4.2 Durchführung
f Schieben Sie die Isolierung zur Seite, sodass die lange
Überwurfmutter zugänglich ist.
f Lösen Sie die Überwurfmutter und schieben Sie sie zur
Seite. Der Durchussmengen-Begrenzer (im Gehäuse)
wird sichtbar.
D0000101976
f Entnehmen Sie den Durchussmengen-Begrenzer mit
dem Gehäuse. Ziehen Sie dazu die Rohrleitungen etwas
auseinander.
D0000101731
f Stecken Sie den neuen Durchussmengen-Begrenzer mit
dem Gehäuse in die Einbauposition. Achten Sie dabei auf
die richtige Einbaurichtung (Pfeil).
8. Übergabe der Baugruppe
f Erklären Sie dem Benutzer die Funktion der Baugruppe
und machen Sie ihn mit dem Gebrauch vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin.
f Übergeben Sie diese Anleitung.
9. Reinigung, Pege und Wartung
WARNUNG Verletzung
Teile der Baugruppe können heiß werden. Aus der
Baugruppe kann heißes Wasser (>43°C) oder Dampf
austreten.
f Tragen Sie hitzebeständige Schutzhandschuhe.
Wenn Sie Bauteile lösen, obwohl Druck anliegt, kön-
nen sich die Bauteile schlagartig bewegen.
f Arbeiten Sie an der Baugruppe nur im drucklo-
sen Zustand.
Sachschaden
Wenn Sie die Absperrventile zu schnell önen, können
Druckschläge die Baugruppe beschädigen.
f Önen Sie die Absperrventile langsam.
Schlamm und Schmutz können sich in der Baugruppe
absetzen und zu Geräuschen, Korrosion, Störungen
und Überhitzungen führen.
f Spülen Sie die Baugruppe vor der Inbetriebnah-
me gründlich.
Ungeeignete Reinigungsmittel können die Baugruppe
beschädigen.
f Verwenden Sie keine scheuernden oder anlösen-
den Reinigungsmittel.
