INSTALLATION
Inbetriebnahme
WS-Trend | 7
DEUTSCH
f Montieren Sie den Wärmemengenzähler im
Wärmeerzeuger-Rücklauf.
f Montieren Sie den Kaltwasserzähler im Kaltwasser-Zulauf.
Einbaustrecke:
- Länge: 110mm
- Anschluss: 2× G¾ achdichtend
- Durchussmenge: 1,5m³/h
Fühleraufnahme Wärmemengenzähler:
- direkt eintauchend
- Fühlerlänge: 28mm
- Durchmesser: max. 5,4mm, an der Dichtstelle
min.5,2mm
Hinweis
f Beachten Sie die Anleitung des Zählers.
Der Wärmemengenzähler und der Kaltwasserzähler sind nicht
im Lieferumfang enthalten.
5.3 Wohnungsstation montieren
- Montage in einem Unterputz-Gehäuse (nicht im Lieferum-
fang enthalten)
- Montage in einem Aufputz-Gehäuse (nicht im Lieferum-
fang enthalten)
f Beachten Sie die Hinweise in der Anleitung des Gehäuses.
5.4 Wasseranschluss
f Schließen Sie die Rohrleitungen drucklos an den Absperr-
ventilen der Baugruppe an.
f Prüfen Sie die richtige Position der Absperrventile.

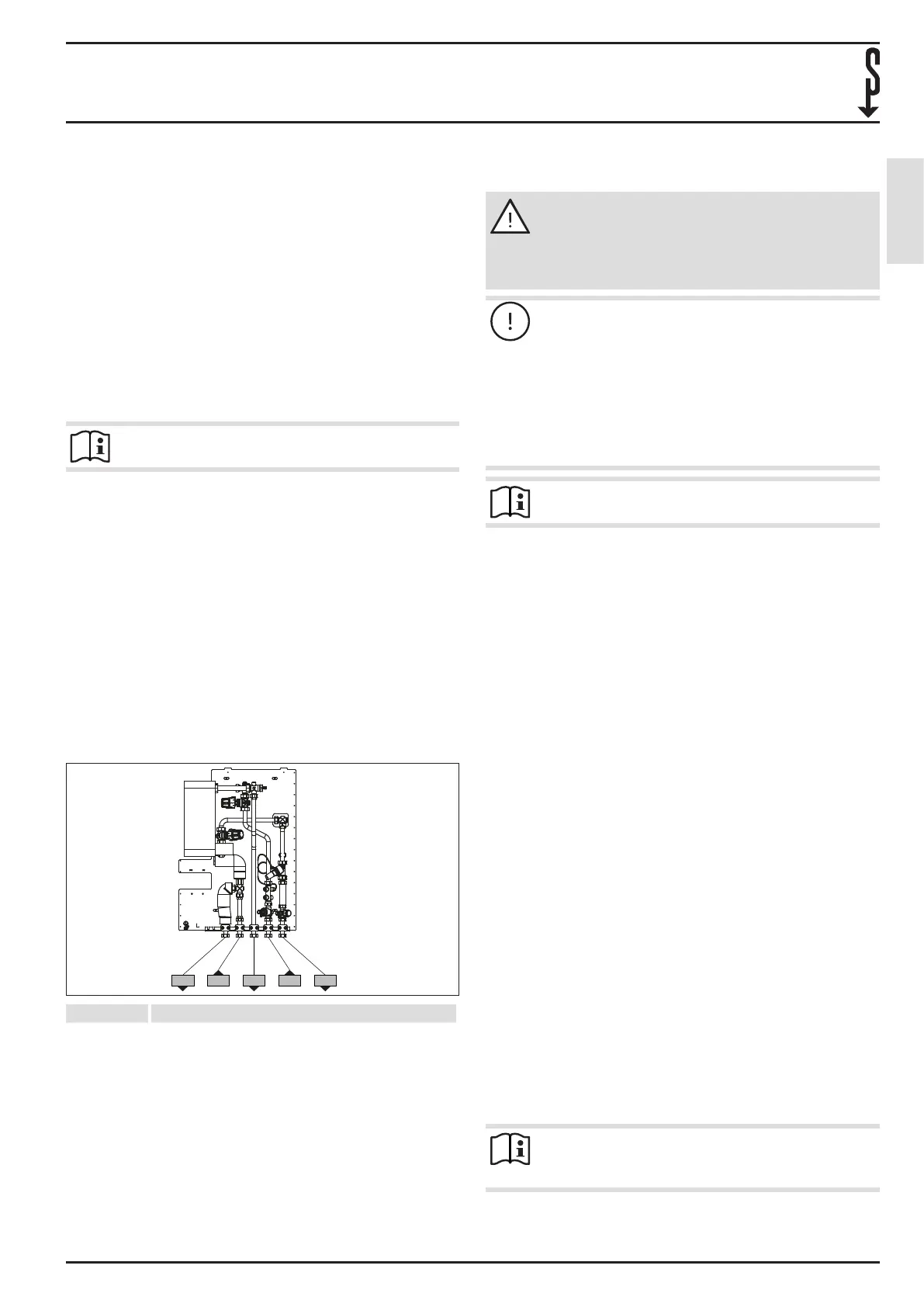

c04 c06 d34
c01 d33
D0000101904
Position Beschreibung
c04 Kaltwasser Auslauf
c01 Kaltwasser Zulauf
c06 Warmwasser Auslauf
d33 Wärmeerzeuger Zulauf
d34 Wärmeerzeuger Rücklauf
6. Inbetriebnahme
WARNUNG Verletzung
Beschädigte Bauteile können unter hohem Druck
bersten.
f Nehmen Sie die Baugruppe nicht mit beschä-
digten Bauteilen in Betrieb.
Sachschaden
Wenn Sie die Absperrventile zu schnell önen, können
Druckschläge die Baugruppe beschädigen.
f Önen Sie die Absperrventile langsam.
Schlamm und Schmutz können sich in der Baugruppe
absetzen und zu Geräuschen, Korrosion, Störungen
und Überhitzungen führen.
f Spülen Sie die Baugruppe vor der Inbetriebnah-
me gründlich.
Hinweis
f Nutzen Sie die verbauten Entleerungsventile.
f Prüfen Sie die Baugruppe sorgfältig auf Beschädigungen
(Sichtprüfung).
f Stellen Sie sicher, dass Schmutz, Staub und Reste der Mon-
tagearbeiten entfernt sind.
f Prüfen Sie die Schmutzfänger. Reinigen oder tauschen
Sie sie bei Bedarf (siehe Kapitel „Reinigung, Pege und
Wartung“).
f Stellen Sie sicher, dass die Baugruppe ordnungsgemäß
installiert ist.
f Önen Sie alle Kugelhähne auf der Trinkwasserseite, um
die Trinkwasserseite über die Trinkwasserzuleitung zu
befüllen.
f Önen Sie die Wasserentnahmestellen (warm und kalt, in
Küche und Bad).
f Önen Sie die Entlüftungsventile.
f Lassen Sie das Wasser laufen, bis die Rohrleitungen entlüf-
tet sind.
f Prüfen Sie die Dichtigkeit der Baugruppe auf der
Trinkwasserseite.
f Önen Sie den Wärmeerzeuger-Vorlauf, um die Baugrup-
pe heizungsseitig zu befüllen.
f Önen Sie das Regelventil mittels des Thermostatkopfes
vollständig (Skalenwert5).
f Önen Sie das Abschaltventil mittels des Thermostatkopf-
es vollständig (Skalenwert5).
f Entlüften Sie die Baugruppe.
f Prüfen Sie die Dichtigkeit der Baugruppe.
f Prüfen Sie den Druck in der Heizungsanlage.
Füllen Sie ggf. am Wärmeerzeuger Wasser nach, bis der
Anlagendruck wiederhergestellt ist.
Hinweis
Den Betriebsdruck der Heizungsanlage nden Sie in
der Anleitung für den Wärmeerzeuger.
f Stellen Sie die Thermostatköpfe ein (siehe Kapitel „Regel-
ventil“ und „Abschaltventil“).
