INSTALLATION
Baugruppenbeschreibung
4 | WS-Trend

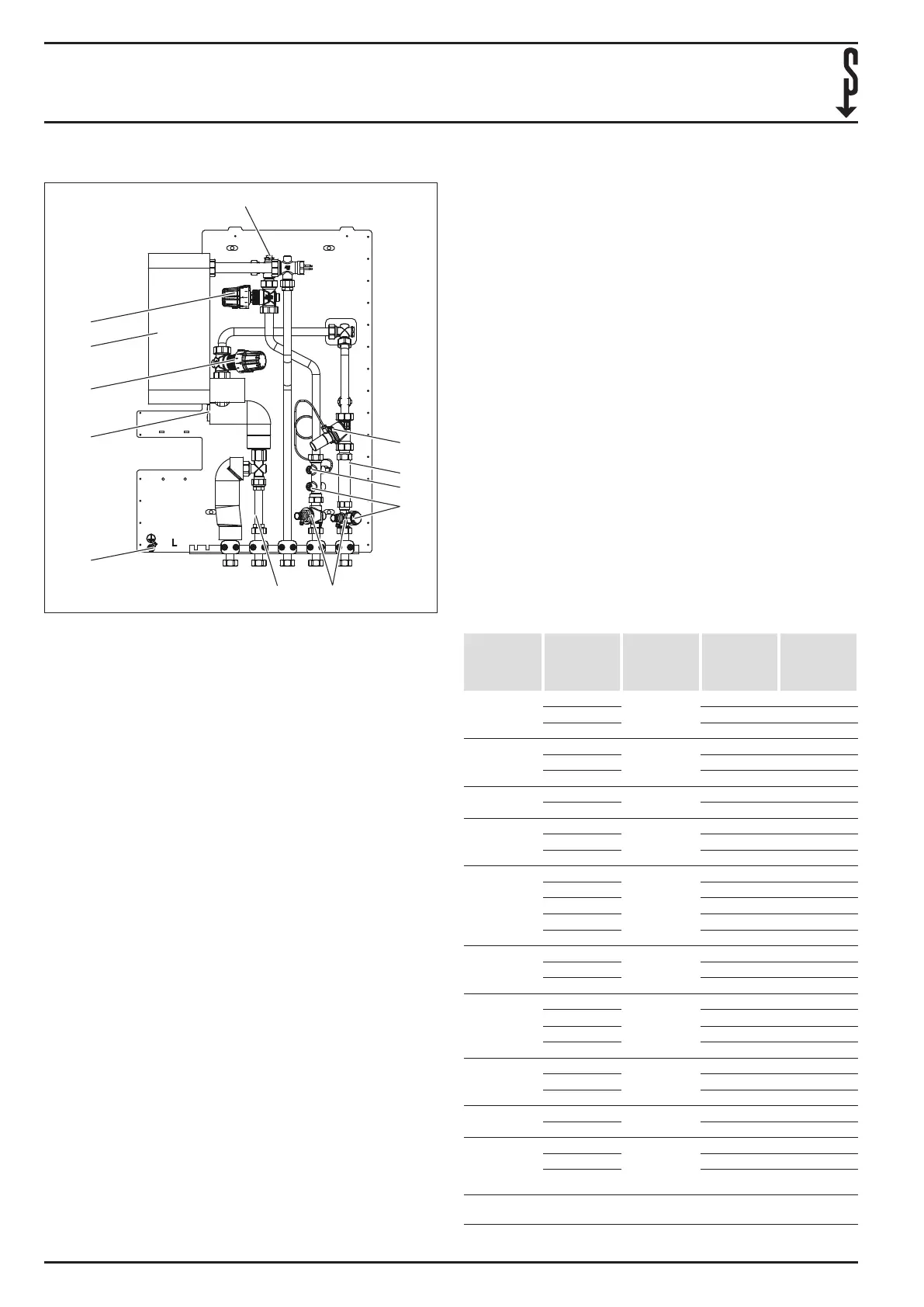

3.2 Komponenten
D0000101903
1
2
3
4
5
67
8
9
10
11
12
1 Entlüftungsventil
2 Dierenzdruckregler
3 Einbaustrecke für Wärmemengenzähler
4 Fühleranschluss für Wärmemengenzähler
5 Anschluss thermische Warmhaltung (Überströmventil)
6 Entleerungsventil Vorlauf (mit Filter) und Rücklauf
7 Einbaustrecke für Kaltwasserzähler
8 Anschluss Potenzialausgleich
9 Anschluss Zirkulationspumpe
10 Abschaltventil mit Thermostatkopf und Fühler
11 Wärmeübertrager
12 Regelventil mit Thermostatkopf und Fühler
3.2.1 Platten-Wärmeübertrager
Der Platten-Wärmeübertrager wird in dieser Anleitung kurz
„Wärmeübertrager“ genannt.
Der Wärmeübertrager überträgt die Wärme des Heizwassers
aus dem Wärmeerzeuger-Vorlauf auf das Trinkwasser.
Produkttypen
WS-2 Trend
- Edelstahlplatten mit Kupfer verlötet
- Leistungsklasse: 50 Platten mit Durchuss-Mengenbe-
grenzer bis 16l/min (bei ΔT = 38K)
WS-2 Trend S
- Beschichtung aus Siliziumoxid, kurz Sealix®, für besonders
aggressives Trinkwasser
- Leistungsklasse: 50 Platten mit Durchuss-Mengenbe-
grenzer bis 16l/min (bei ΔT = 38K)
WS-3 Trend
- Edelstahlplatten mit Kupfer verlötet
- Leistungsklasse: 70 Platten mit Durchuss-Mengenbe-
grenzer bis 19l/min (bei ΔT = 38K)
WS-3 Trend S
- Beschichtung aus Siliziumoxid, kurz Sealix®, für besonders
aggressives Trinkwasser
- Leistungsklasse: 70 Platten mit Durchuss-Mengenbe-
grenzer bis 19l/min (bei ΔT = 38K)
Wählen Sie den Wärmeübertrager abhängig von den Anforde-
rungen am Montageort. Prüfen Sie die Eignung des Wärme-
übertragers in Abhängigkeit der chemischen Zusammenset-
zung des Wassers am Montageort.
Wasserinhalt
Konzentrati-
on (mg/l oder
ppm)
Zeitgrenzen
Wärmeüber-
trager mit
Kupferlot
Wärmeüber-
trager mit
Sealix®-Be-
schichtung
Alkalität
(HCO3-)
< 70 Innerhalb von
24 Std.
0 +
70-300 + +
> 300 0/+ +
Sulfat (SO
4
2-
) < 70 Keine Grenze + +
70-300 0/- +
> 300 - +
HCO
3
-
/ SO
4
2-
> 1.0 Keine Grenze + +
< 1.0 0/- +
Elektrische
Leitfähigkeit
< 10 μS/cm Keine Grenze 0 +
10-500 μS/cm + +
> 500 μS/cm 0 +
pH-Wert < 6.0 Innerhalb von
24 Std
0 +
6.0 -7.5 0 +
7.5-9.0 + +
9.0-10 0 0
> 10.0 0 -
Ammonium
(NH
4
+
)
< 2 Innerhalb von
24 Std.
+ +
2-20 0 +
> 20 - -
Chloride (Cl
-
) < 100 Keine Grenze + +
100-200 + +
200-300 + +
> 300 0/+ 0
Freies Chlor
(Cl
2
)
< 1 Innerhalb von
5 Std.
+ +
1-5 0 0
> 5 0/- 0
Schwefelwas-
serstoff (H
2
S)
< 0.05 Keine Grenze + +
> 0.05 0/- 0
Freies (ag-
gressives)
Kohlendioxid
(CO
2
)
< 5 Keine Grenze + +
5-20 0 +
> 20 - +
Gesamthärte
(°dH)
4.0-8.5 Keine Grenze + +
