INSTALLAZIONE
Messa in funzione
38 | WS-Trend
f Montare il contabilizzatore di calore nel ritorno del gene-
ratore di calore.
f Montare il contabilizzatore acqua fredda nella mandata
dell'acqua fredda.
Modulo preassemblato:
- Lunghezza: 110mm
- Raccordo: 2× G¾ a tenuta piana
- Portata: 1,5m³/h
Attacco sensore contabilizzatore di calore:
- a immersione diretta
- Lunghezza sensore: 28mm
- Diametro: max. 5,4mm, sul giunto min.5,2mm
Avvertenza
f Attenersi alle istruzioni del contabilizzatore.
Il contabilizzatore di calore e il contabilizzatore acqua fredda
non sono compresi nella consegna standard.
5.3 Montaggio della centrale domotica
- Montaggio in un alloggiamento da incasso (non compre-
so nella consegna standard)
- Montaggio in un alloggiamento sopra intonaco (non com-
preso nella consegna standard)
f Rispettare le note riportate nelle istruzioni
dell'alloggiamento.
5.4 Allacciamento all'acqua
f Collegare le tubature non in pressione alle valvole di chiu-
sura del modulo.
f Controllare che le valvole di chiusura siano nella posizione
corretta.

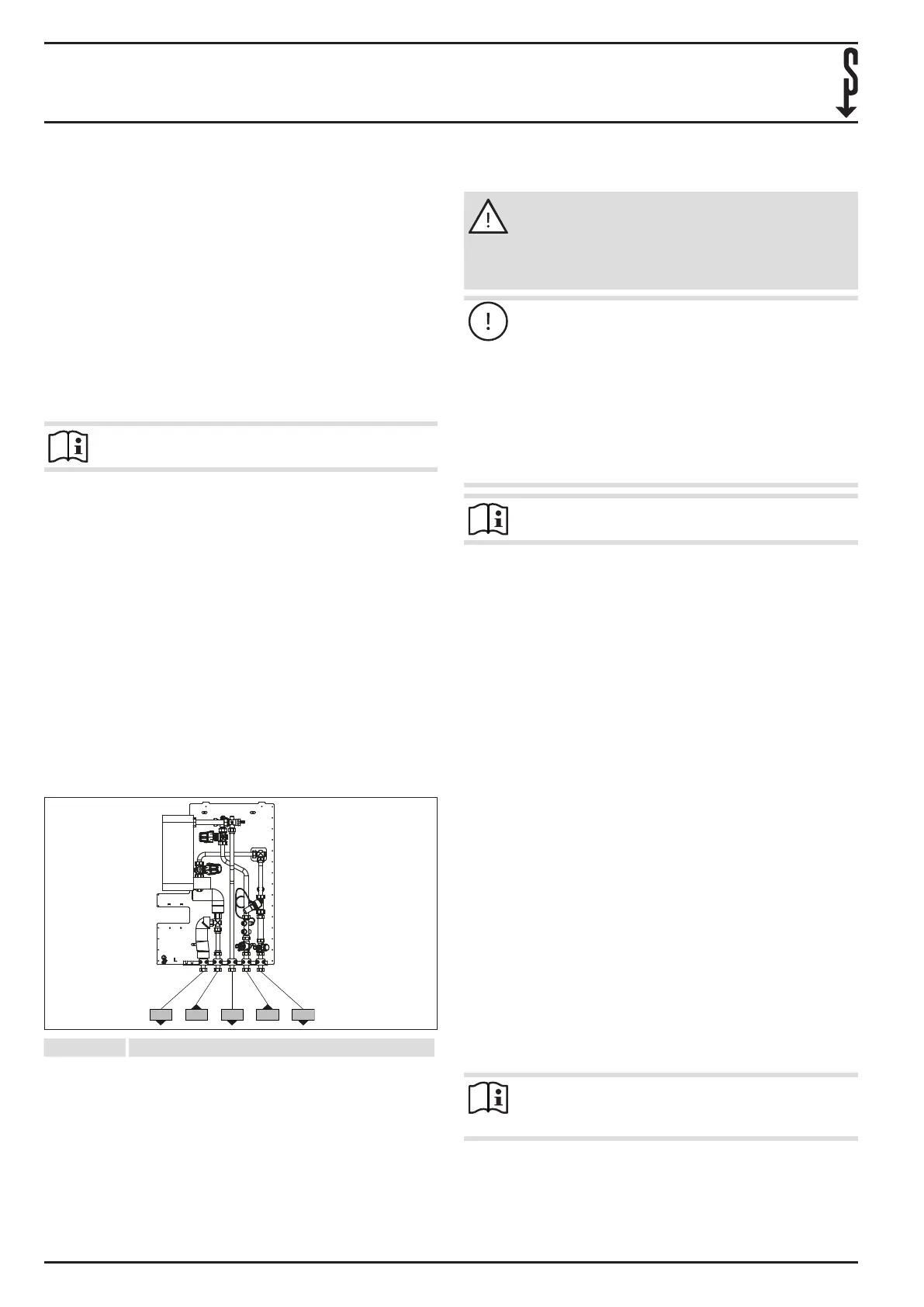

c04 c06 d34
c01 d33
D0000101904
Posizione Descrizione
c04 Acqua fredda uscita
c01 Acqua fredda mandata
c06 Acqua calda uscita
d33 Mandata generatore di calore
d34 Generatore calore ritorno
6. Messa in funzione
AVVERTENZA Lesione
I componenti danneggiati possono essere sotto alta
pressione.
f Non mettere in funzione il modulo se alcuni
componenti sono danneggiati.
Danni materiali
Se le valvole di chiusura vengono aperte troppo in
fretta, è possibile che colpi d'ariete danneggino il
modulo.
f Aprire lentamente le valvole di chiusura.
Nel modulo possono depositarsi fanghiglia e sporco
che sono causa di rumori, corrosione, guasti e surri-
scaldamento.
f Sciacquare a fondo il modulo prima di metterlo in
funzione.
Avvertenza
f Utilizzare le valvole di scarico montate.
f Controllare con attenzione se sono presenti danni sul mo-
dulo (controllo visivo).
f Accertarsi di aver rimosso sporco, polvere e residui a se-
guito dei lavori di montaggio.
f Controllare il raccogli sporco. Pulire o sostituire all'occor-
renza (vedere il capitolo "Pulizia, cura e manutenzione").
f Accertarsi che il modulo sia installato correttamente.
f Aprire tutte le valvole a sfera sul lato acqua sanitaria, per
riempirlo attraverso la condotta dell'acqua sanitaria.
f Aprire i punti prelievo dell'acqua (calda e fredda, in cucina
e in bagno).
f Aprire le valvole di sato aria.
f Lasciar scorrere l'acqua no a completo sato delle
tubature.
f Controllare la tenuta del modulo sul lato acqua sanitaria.
f Aprire la mandata del generatore di calore, per riempire il
modulo sul lato riscaldamento.
f Aprire completamente la valvola di regolazione mediante
la manopola del termostato (valore della scala5).
f Aprire completamente la valvola di disinserimento me-
diante la manopola del termostato (valore della scala5).
f Satare l'aria dal modulo.
f Controllare la tenuta del modulo.
f Controllare la pressione nel sistema di riscaldamento.
Se necessario, rabboccare acqua nello scambiatore di ca-
lore, no a ripristinare la pressione del sistema.
Avvertenza
La pressione di esercizio del sistema di riscaldamento
è indicata nelle istruzioni del generatore di calore.
f Regolare le manopole dei termostati (vedere i capitoli
"Valvola di regolazione" e "Valvola di disinserimento").
f Accertarsi che i rubinetti a sfera sotto il modulo siano
aperti.
