INSTALLAZIONE
Descrizione del modulo
WS-Trend | 35
ITALIANO

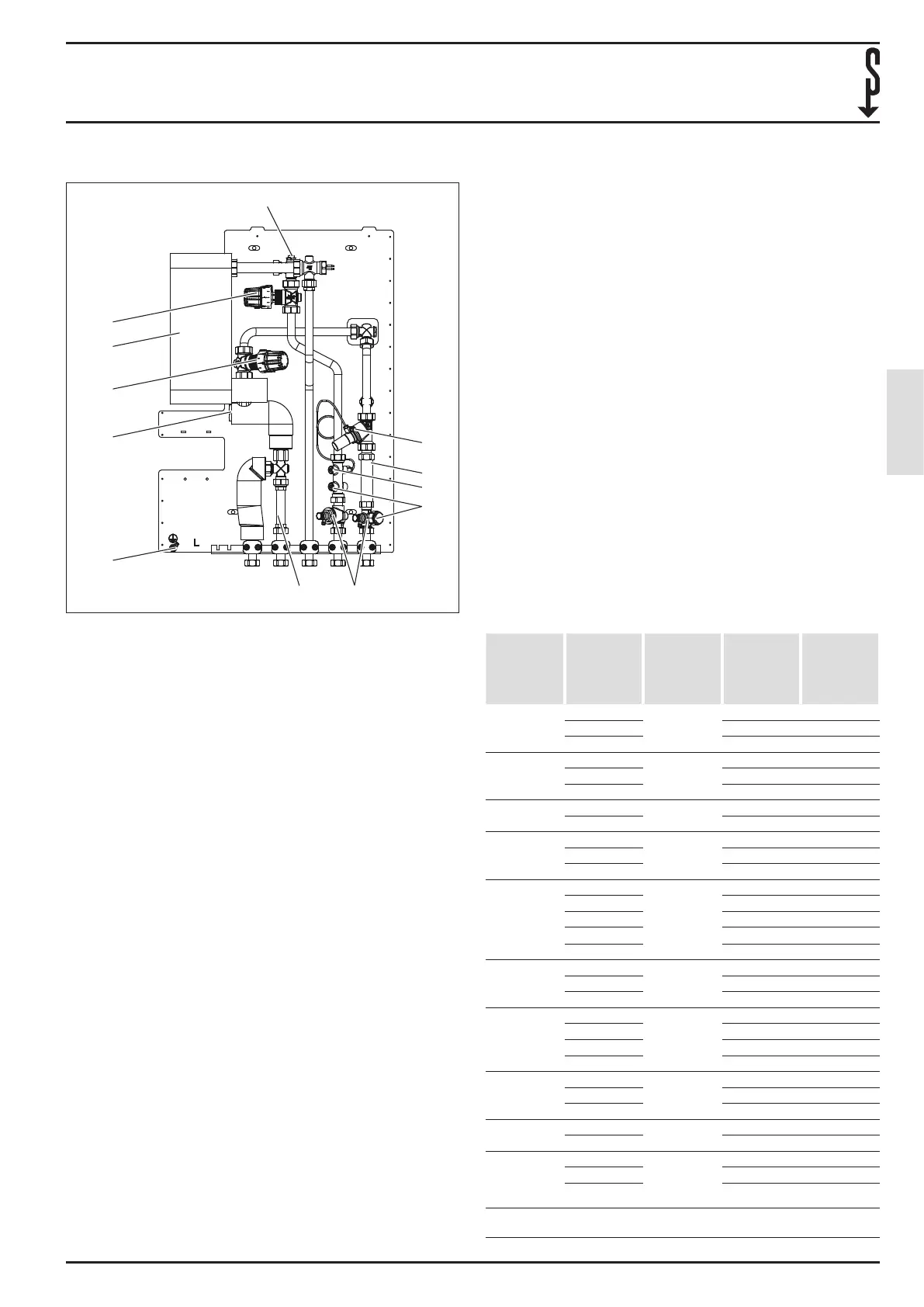

3.2 Componenti
D0000101903
1
2
3
4
5
67
8
9
10
11
12
1 Valvola di sato aria
2 Regolatore pressione dierenziale
3 Modulo preassemblato per contabilizzatore di calore
4 Attacco sensore per contabilizzatore di calore
5 Attacco mantenimento termico del calore (valvola di trop-
po pieno)
6 Valvola di scarico mandata (con ltro) e ritorno
7 Modulo preassemblato per contabilizzatore acqua fredda
8 Attacco compensazione di potenziale
9 Attacco pompa di circolazione ACS
10 Valvola di disinserimento con manopola termostato e
sensore
11 Termovettori
12 Valvola di regolazione con manopola termostato e
sensore
3.2.1 Scambiatori di calore a piastre
Nelle presenti istruzioni lo scambiatore di calore a piastre è
indicato brevemente con "scambiatore di calore".
Lo scambiatore di calore trasferisce il calore dell'acqua riscal-
dante proveniente dalla mandata del generatore di calore
all'acqua sanitaria.
Tipi di prodotto
WS-2 Trend
- Piastre in acciaio inox con rame saldato
- Classe di potenza: 50 piastre con limitatore di portata no
a 16l/min (per ΔT = 38K)
WS-2 Trend S
- Rivestimento in ossido di silicio, in breve Sealix®, per acqua
sanitaria particolarmente aggressiva
- Classe di potenza: 50 piastre con limitatore di portata no
a 16l/min (per ΔT = 38K)
WS-3 Trend
- Piastre in acciaio inox con rame saldato
- Classe di potenza: 70 piastre con limitatore di portata no
a 19l/min (per ΔT = 38K)
WS-3 Trend S
- Rivestimento in ossido di silicio, in breve Sealix®, per acqua
sanitaria particolarmente aggressiva
- Classe di potenza: 70 piastre con limitatore di portata no
a 19l/min (per ΔT = 38K)
Scegliere lo scambiatore di calore in funzione dei requisiti del
luogo di montaggio. Vericare l'idoneità dello scambiatore di
calore in funzione della composizione chimica dell'acqua di-
sponibile nel luogo di montaggio.
Volume
acqua
Concentra-
zione (mg/l o
ppm)
Limiti di
tempo
Scambiatore
di calore con
brasatura in
rame
Scambiatore
di calore con
rivestimento
Sealix®
Alcalinità
(HCO3-)
< 70 Entro 24 ore 0 +
70-300 + +
> 300 0/+ +
Solfato (SO
4
2-
) < 70 Nessun limite + +
70-300 3/N +
> 300 - +
HCO
3
-
/ SO
4
2-
> 1,0 Nessun limite + +
< 1,0 3/N +
Conduttività
elettrica
< 10 μS/cm Nessun limite 0 +
10-500 μS/cm + +
> 500 μS/cm 0 +
Valore pH < 6,0 Entro 24 ore 0 +
6.0 -7.5 0 +
7.5-9.0 + +
9.0-10 0 0
> 10,0 0 -
Ammonio
(NH
4
+
)
< 2 Entro 24 ore + +
2-20 0 +
> 20 - -
Cloruro (Cl
-
) < 100 Nessun limite + +
100-200 + +
200-300 + +
> 300 0/+ 0
Cloro libero
(Cl
2
)
< 1 Entro 5 ore + +
1-5 0 0
> 5 3/N 0
Acido solfidri-
co (H
2
S)
< 0,05 Nessun limite + +
> 0,05 3/N 0
Diossido di
carbonio libe-
ro (aggressi-
vo) (CO
2
)
< 5 Nessun limite + +
5-20 0 +
> 20 - +
Durezza tota-
le (°dH)
4.0-8.5 Nessun limite + +
