INSTALLATION
Description du module
20 | WS-Trend

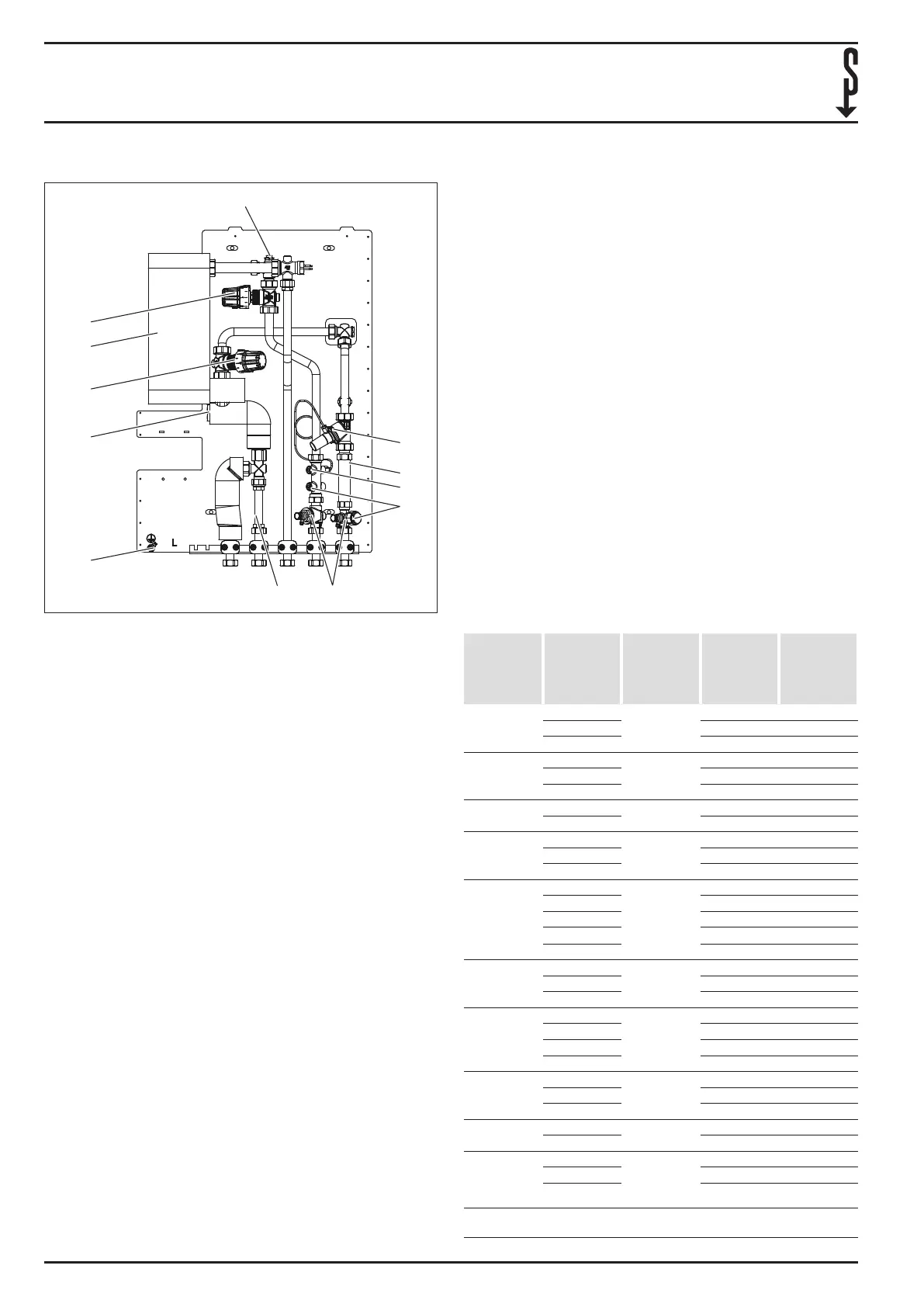

3.2 Composants
D0000101903
1
2
3
4
5
67
8
9
10
11
12
1 Purgeur
2 Manomètre diérentiel
3 Pièce intermédiaire pour calorimètre
4 Raccord pour sonde pour calorimètre
5 Raccord pour maintien thermique à température (sou-
pape de décharge)
6 Vannes de vidange du départ (avec ltre) et du retour
7 Pièce intermédiaire pour compteur d’eau froide
8 Raccord pour compensation de potentiel
9 Raccord pour circulateur de bouclage
10 Vanne d’arrêt avec tête thermostatique et sonde
11 Échangeur de chaleur
12 Vanne de régulation avec tête thermostatique et sonde
3.2.1 Échangeur de chaleur à plaques
Dans la présente notice, l’échangeur de chaleur à plaques est
désigné par le terme «échangeur de chaleur».
L’échangeur de chaleur transmet à l’eau sanitaire la chaleur
contenue dans l’eau de chauage du départ du générateur
de chaleur.
Types de produit
WS-2 Trend
- Plaques d’acier inoxydable brasées au cuivre
- Classe de puissance: 50plaques avec limiteur de débit
jusqu’à 16l/min (pour une ΔT = 38K)
WS-2 Trend S
- Revêtement d’oxyde de silicium, ou Sealix®, pour l’eau sa-
nitaire très agressive
- Classe de puissance: 50plaques avec limiteur de débit
jusqu’à 16l/min (pour une ΔT = 38K)
WS-3 Trend
- Plaques d’acier inoxydable brasées au cuivre
- Classe de puissance: 70plaques avec limiteur de débit
jusqu’à 19l/min (pour une ΔT = 38K)
WS-3 Trend S
- Revêtement d’oxyde de silicium, ou Sealix®, pour l’eau sa-
nitaire très agressive
- Classe de puissance: 70plaques avec limiteur de débit
jusqu’à 19l/min (pour une ΔT = 38K)
Choisissez l’échangeur de chaleur sur la base des exigences
spéciques au site de montage. Vériez que l’échangeur de
chaleur est compatible avec la composition chimique de l’eau
sur le site de montage.
Volume d’eau
Concentra-
tion
(mg/l ou
ppm)
Délai
Échangeur
de chaleur à
brasure de
cuivre
Échangeur
de chaleur à
revêtement
Sealix®
Alcalinité
(HCO3-)
< 70 Dans les
24heures
0 +
70-300 + +
> 300 0/+ +
Sulfate (SO
4
2-
) < 70 Pas de délai + +
70-300 3/N +
> 300 - +
HCO
3
-
/ SO
4
2-
> 1,0 Pas de délai + +
< 1,0 3/N +
Conductivité
électrique
< 10 μS/cm Pas de délai 0 +
10-500 μS/cm + +
> 500 μS/cm 0 +
Valeur pH < 6,0 Dans les
24heures
0 +
6.0 -7.5 0 +
7.5-9.0 + +
9.0-10 0 0
> 10,0 0 -
Ammonium
(NH
4
+
)
< 2 Dans les
24heures
+ +
2-20 0 +
> 20 - -
Chlorures (Cl
-
) < 100 Pas de délai + +
100-200 + +
200-300 + +
> 300 0/+ 0
Chlore libre
(Cl
2
)
< 1 Dans les
5heures
+ +
1-5 0 0
> 5 3/N 0
Sulfure d’hy-
drogène (H
2
S)
< 0,05 Pas de délai + +
> 0,05 3/N 0
Dioxyde
de carbone
(agressif) libre
(CO
2
)
< 5 Pas de délai + +
5-20 0 +
> 20 - +
Dureté totale
(°dH)
4.0-8.5 Pas de délai + +
