INSTALLATION
Baugruppenbeschreibung
4 | WS-T/E Plus
Zubehör
Mit einem ungemischten Heizkreis können Sie zusätzlich Ra-
diatoren versorgen, z.B. einen Badheizkörper.
Mit dem Stellantrieb und dem Raumtemperaturregler können
Sie die Versorgung des Heizkreises zentral unterbrechen, wenn
die gewünschte Raumtemperatur erreicht ist.

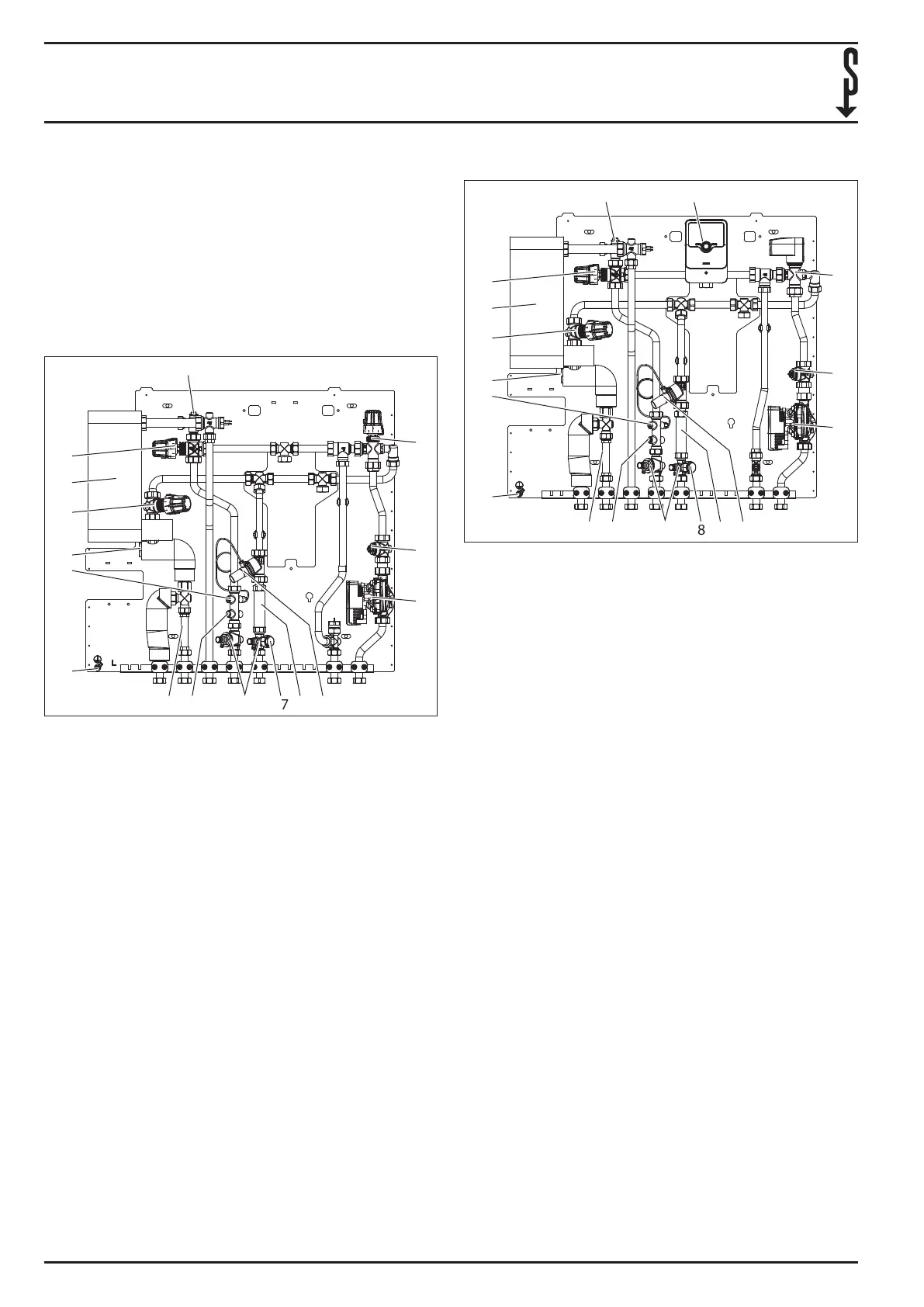

3.2 Komponenten
WS-T 2 Plus(S) und WS-T 3 Plus(S)
D0000101784
1
2
3
4
6 58 779
10
11
12
13
14
15
1 Entlüftungsventil
2 Einspritzventil mit Thermostatkopf und Fühler
3 Abschaltventil gemischter Heizkreis
4 Umwälzpumpe
5 Dierenzdruckregler
6 Einbaustrecke für Wärmemengenzähler
7 Anschluss thermische Warmhaltung (Überströmventil)
8 Entleerungsventil Vorlauf (mit Filter) und Rücklauf
9 Einbaustrecke für Kaltwasserzähler
10 Anschluss Potenzialausgleich
11 Fühleranschluss für Wärmemengenzähler
12 Anschluss Zirkulationspumpe
13 Abschaltventil mit Thermostatkopf und Fühler
14 Wärmeübertrager
15 Regelventil mit Thermostatkopf und Fühler
WS-E 2 Plus(S) und WS-E 3 Plus(S)
D0000101781
7 69
1 2
3
4
5
8810
11
12
13
14
15
16
1 Entlüftungsventil
2 Regler für Einspritzventil
3 Einspritzventil mit Thermostatkopf und Fühler
4 Abschaltventil gemischter Heizkreis
5 Umwälzpumpe
6 Dierenzdruckregler
7 Einbaustrecke für Wärmemengenzähler
8 Anschluss thermische Warmhaltung (Überströmventil)
9 Entleerungsventil Vorlauf (mit Filter) und Rücklauf
10 Einbaustrecke für Kaltwasserzähler
11 Anschluss Potenzialausgleich
12 Fühleranschluss für Wärmemengenzähler
13 Anschluss Zirkulationspumpe
14 Abschaltventil mit Thermostatkopf und Fühler
15 Wärmeübertrager
16 Regelventil mit Thermostatkopf und Fühler
3.2.1 Platten-Wärmeübertrager
Der Platten-Wärmeübertrager wird in dieser Anleitung kurz
„Wärmeübertrager“ genannt.
Der Wärmeübertrager überträgt die Wärme des Heizwassers
aus dem Wärmeerzeuger-Vorlauf auf das Trinkwasser.
Produkttypen
WS-(...) 2 Plus
- Edelstahlplatten mit Kupfer verlötet
- Leistungsklasse: 50 Platten mit Durchuss-Mengenbe-
grenzer bis 16l/min (bei ΔT = 38K)
WS-(...) 2 Plus S
- Beschichtung aus Siliziumoxid, kurz Sealix®, für besonders
aggressives Trinkwasser
- Leistungsklasse: 50 Platten mit Durchuss-Mengenbe-
grenzer bis 16l/min (bei ΔT = 38K)
WS-(...) 3 Plus
- Edelstahlplatten mit Kupfer verlötet
- Leistungsklasse: 70 Platten mit Durchuss-Mengenbe-
grenzer bis 19l/min (bei ΔT = 38K)
