INSTALLATIE
Instelling
54 | WS-Trend

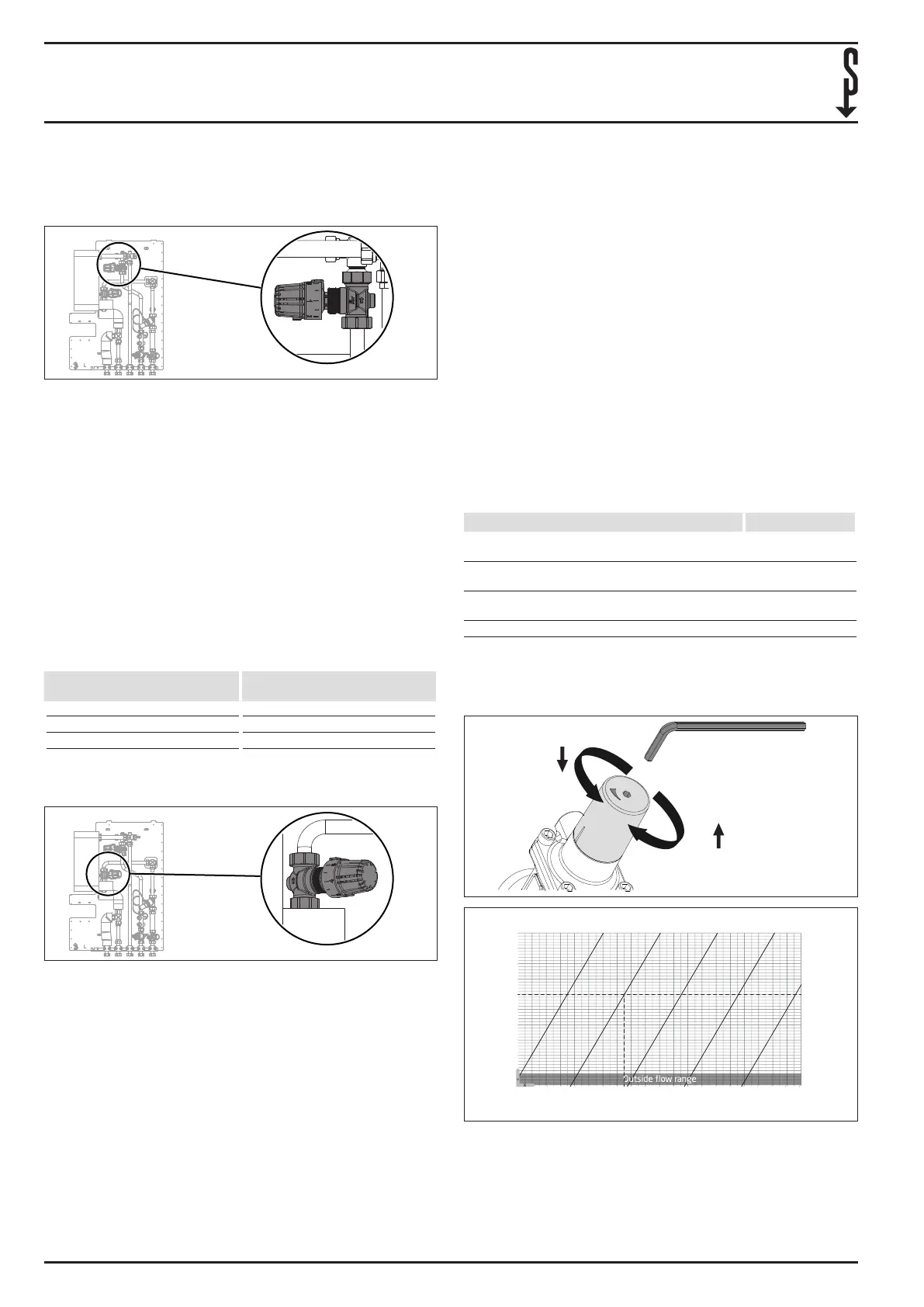

7. Instelling
7.1 Regelventiel
D0000101905
De thermostaatkop is vooraf ingesteld op de volgende schaal-
waarden:
- WS-2 Trend (S): 3,25
- WS-3 Trend (S): 3,5
Deze instelling komt overeen met een warm drinkwatertem-
peratuur van ca. 48°C.
f Open een warmwater-tappunt zover dat er ca. 10l/min
warm drinkwater uitstroomt.
f Meet de temperatuur van het uitstromende drinkwater.
Wanneer de uitlooptemperatuur ca. 48°C bedraagt, kunt
u de instelling zo laten. Wanneer de temperatuur met een
groot verschil lager of hoger is, stelt u de thermostaatkop
af.
De instelling vindt u in de volgende tabel:
Schaalwijziging op thermostaat-
kop
Temperatuurwijziging in K
1 4
0,5 2
0,25 1
7.2 Afschakelklep
D0000101906
De thermostaatkop is vooraf ingesteld op de schaalwaarde
3,25 en hoeft in het algemeen niet te worden aangepast.
Wanneer er geen warm drinkwater wordt afgetapt, dient de
beschikbaarstelling van warm water te zijn onderbroken. Wan-
neer de beschikbaarstelling van warm water niet wordt onder-
broken, past u de instelling aan.
f Sluit de aanvoeren en retouren van het drinkwatercircuit.
f Test het actuele debiet en vermogen in het warmtegene-
ratorcircuit op de warmtehoeveelheidsteller.
f Na ca. 3minuten dient de warmtehoeveelheidsteller aan
te geven dat het doorstroomvolume rond de waarde0
ligt. Wanneer het doorstroomvolume rond de waarde0
ligt, hoeft u de instelling van de thermostaatkop niet aan
te passen.
f Wanneer de gemeten waarden groter zijn dan 0, verlaagt
u de schaalwaarde aan de thermostaatkop met 0,25.
f Test de actuele waarden van de warmtehoeveelheidsteller
opnieuw.
f Stel de thermostaatkop zo in dat de warmtehoeveelheid-
steller geen doorstroomvolume meer aangeeft.
f Open de aanvoeren en retouren van het drinkwatercircuit
opnieuw.
7.3 Drukverschilregelaar
De drukverschilregelaar is vooraf ingesteld op de volgende
waarden (van de kleinste positie naar de overeenkomstige
waarde) en hoeft in het algemeen niet te worden aangepast:
- WS-2 Trend (S): 9omwentelingen
- WS-3 Trend (S): 9,5omwentelingen
Deze instelling komt overeen met een drukverschil van
350mbar tussen de aanvoer en retour primair binnen de mo-
dule.
WS-2 Trend (S) WS-3 Trend (S)
Aanvoertemperatuur warmte-
generator
55°C 55°C
Ingang drinkwatertempera-
tuur
10°C 10°C
Uitgang warm drinkwatertem-
peratuur
48°C 48°C
Debiet drinkwater 16l/min 19l/min
Indien gewenst kunt u het drukverschil aan de hand van de
volgende diagrammen met inachtneming van de vermogens-
diagrammen aanpassen.
Δp
Δp
D0000101206
Frese PV Compact DN20, 20-60 kPa
0
200
400
600
800
1000
1200
1400
1600
1800
2000
0 1 2345 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0.056
0.500
0.444
0.389
0.333
0.278
0.222
0.167
0.111
0.056
0
l/s l/h
20.9
32.7
16.0
11.8
0.3
Setting [Number of turns]
Δp across the
valve kPa
26.4
Flow
20 kPa
30 kPa
40 kPa
50 kPa
60 kPa
8.2
5.2
2.9
1.3
D0000101291
Voorbeeld
Via een circuit dient een druk van ca. 300mbar (30kPa) bij een
debiet van 1200l/h constant te worden gehouden.
Aan het snijpunt van de graek voor 300mbar (30kPa) en
de horizontale lijn voor 1200l/h kunnen we een verticaal ten
