INSTALLATIE
Beschrijving van de module
50 | WS-Trend

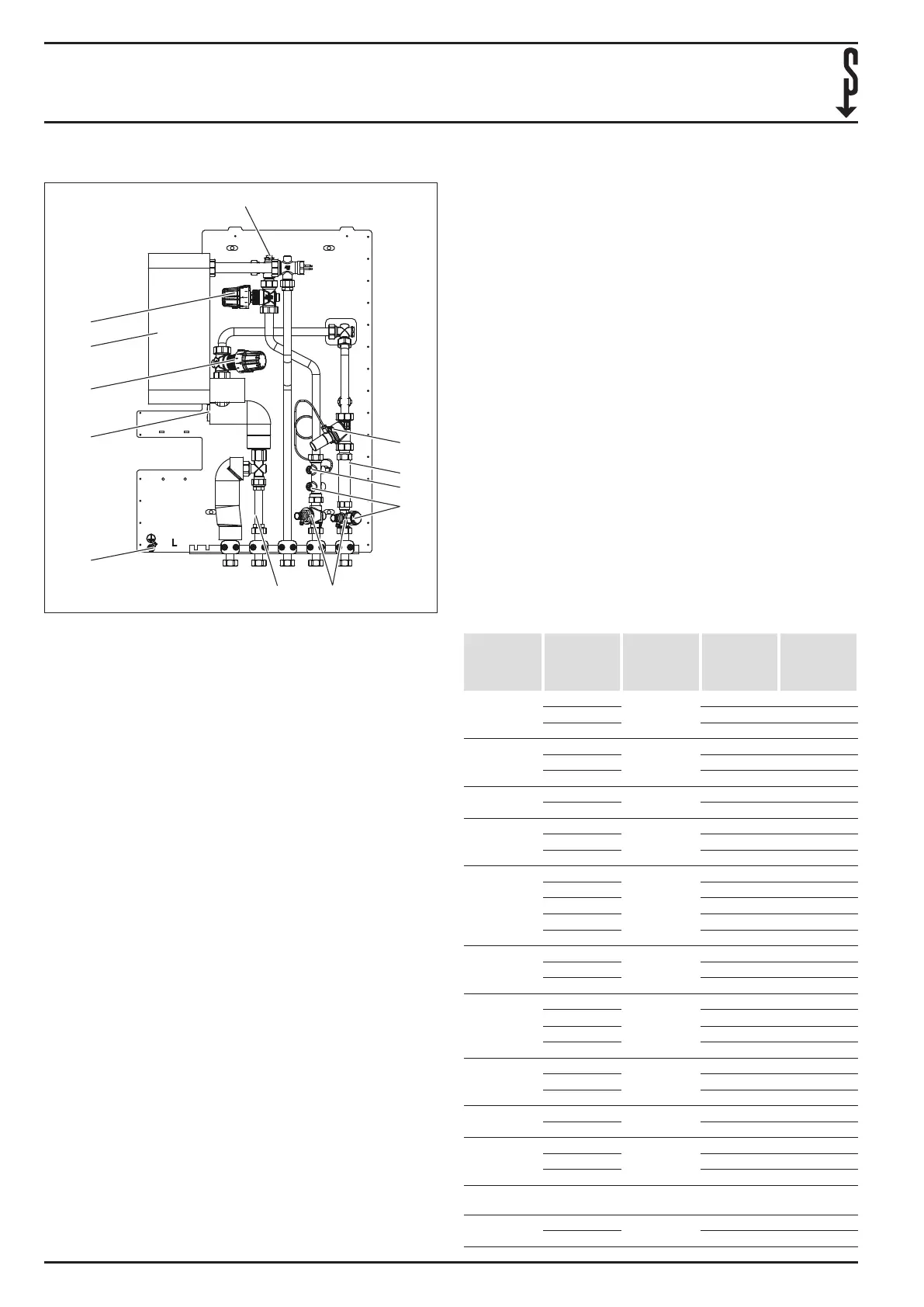

3.2 Componenten
D0000101903
1
2
3
4
5
67
8
9
10
11
12
1 Ontluchtingsventiel
2 Drukverschilregelaar
3 Inbouwtraject voor warmtehoeveelheidsteller
4 Voeleraansluiting voor warmtehoeveelheidsteller
5 Aansluiting voor behoud van de thermische warmte
(overstortventiel)
6 Aftapkraan aanvoer (met lter) en retour
7 Inbouwtraject voor koudwaterteller
8 Aansluiting potentiaalvereening
9 Aansluiting circulatiepomp
10 Afschakelklep met thermostaatkop en voeler
11 Warmtewisselaar
12 Regelklep met thermostaatkop en voeler
3.2.1 Plaatwarmtewisselaar
De plaatwarmtewisselaar wordt in deze handleiding kortweg
"warmtewisselaar" genoemd.
De warmtewisselaar draagt de warmte van het verwarmings-
water uit de warmtegenerator-aanvoer over naar het drink-
water.
Producttypen
WS-2 Trend
- Roestvaststalen platen met koper gesoldeerd
- Vermogensklasse: 50 platen met doorstroomvolumebe-
grenzer tot 16l/min (bij ΔT = 38K)
WS-2 Trend S
- Coating van siliciumoxide, kortweg Sealix®, voor zeer
agressief drinkwater
- Vermogensklasse: 50 platen met doorstroomvolumebe-
grenzer tot 16l/min (bij ΔT = 38K)
WS-3 Trend
- Roestvaststalen platen met koper gesoldeerd
- Vermogensklasse: 70 platen met doorstroomvolumebe-
grenzer tot 19l/min (bij ΔT = 38K)
WS-3 Trend S
- Coating van siliciumoxide, kortweg Sealix®, voor zeer
agressief drinkwater
- Vermogensklasse: 70 platen met doorstroomvolumebe-
grenzer tot 19l/min (bij ΔT = 38K)
Kies de warmtewisselaar afhankelijk van de vereisten op de
montagelocatie. Controleer de geschiktheid van de warmte-
wisselaar afhankelijk van de chemische samenstelling van het
water op de montagelocatie.
Waterinhoud
Concentratie
(mg/l of ppm)
Tijdgrenzen
Warmtewis-
selaar met
kopersoldeer
Warmtewis-
selaar met
Sealix®-coa-
ting
Alkaliteit
(HCO3-)
< 70 Binnen 24 uur 0 +
70-300 + +
> 300 0/+ +
Sulfaat (SO
4
2-
) < 70 Geen grens + +
70-300 3/N +
> 300 - +
HCO
3
-
/ SO
4
2-
> 1,0 Geen grens + +
< 1,0 3/N +
Elektrische
geleidbaar-
heid
< 10 μS/cm Geen grens 0 +
10-500 μS/cm + +
> 500 μS/cm 0 +
pH-waarde < 6,0 Binnen 24 uur 0 +
6.0 -7.5 0 +
7.5-9.0 + +
9.0-10 0 0
> 10,0 0 -
Ammonium
(NH
4
+
)
< 2 Binnen 24 uur + +
2-20 0 +
> 20 - -
Chloride (Cl
-
) <100 Geen grens + +
100-200 + +
200-300 + +
> 300 0/+ 0
Vrij chloor
(Cl
2
)
< 1 Binnen 5 uur + +
1-5 0 0
> 5 3/N 0
Zwavelwater-
stof (H
2
S)
< 0,05 Geen grens + +
> 0,05 3/N 0
Vrije (agres-
sieve) kooldi-
oxide (CO
2
)
< 5 Geen grens + +
5-20 0 +
> 20 - +
Totale hard-
heid (°dH)
4.0-8.5 Geen grens + +
Nitraten
(NO
3
-
)
<100 Geen grens + +
>100 0 +
