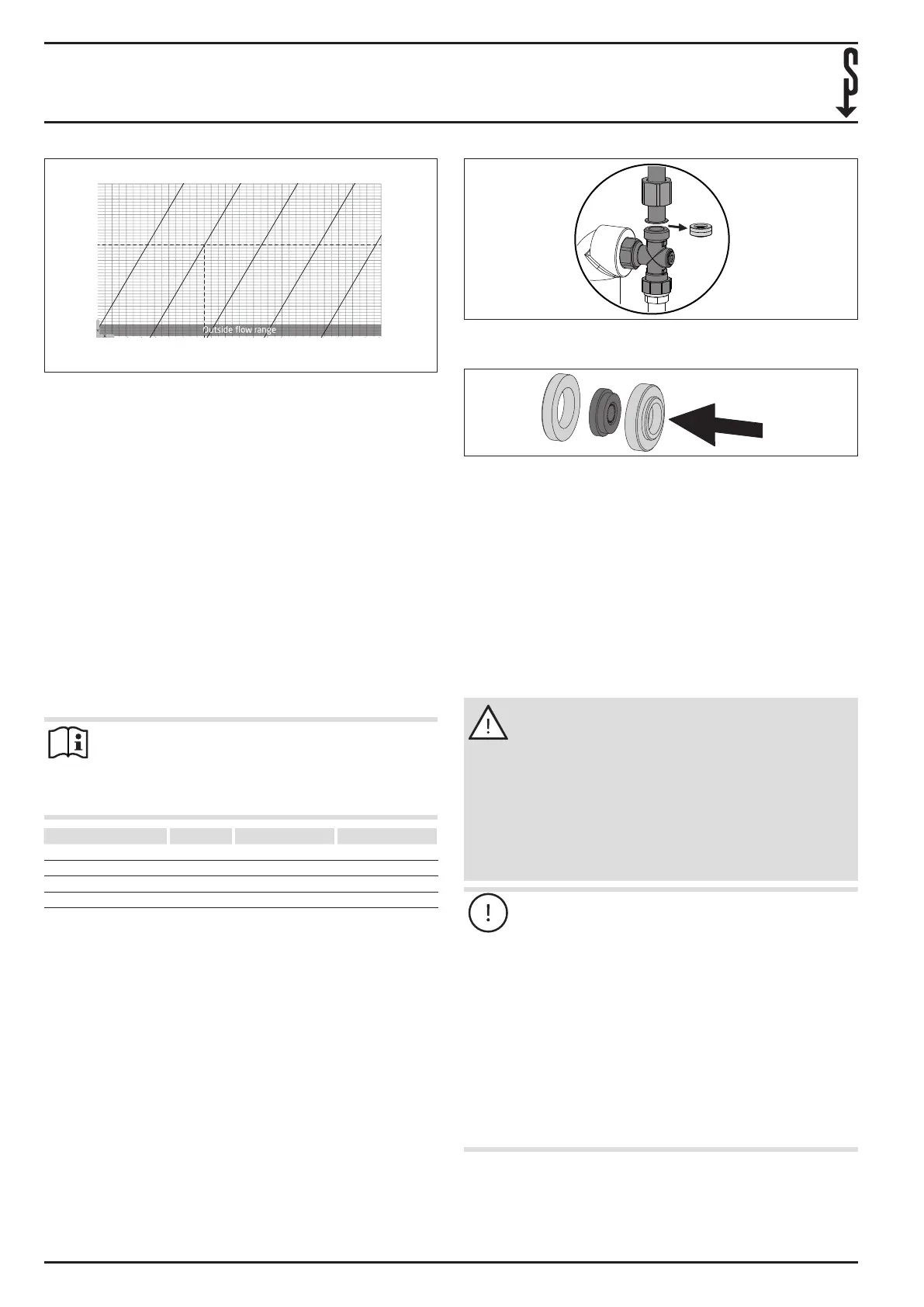

INSTALLAZIONE
Consegna del modulo
40 | WS-Trend
Frese PV Compact DN20, 20-60 kPa
0
200
400
600
800
1000
1200
1400
1600
1800
2000
0 1 2345 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0.056
0.500
0.444
0.389
0.333
0.278
0.222
0.167
0.111
0.056
0
l/s l/h
20.9
32.7
16.0
11.8
0.3
Setting [Number of turns]
Δp across the
valve kPa
26.4
Flow
20 kPa
30 kPa
40 kPa
50 kPa
60 kPa
8.2
5.2
2.9
1.3
D0000101291
Esempio
Su un circuito deve essere mantenuta costante una pressione
di circa 300mbar(30kPa) per un usso volumetrico di 1200l/h.
Sull'intersezione del graco per 300mbar (30kPa) e della linea
orizzontale per 1200l/h si può aggiungere una linea perpen-
dicolare all'asse X, per rilevare il valore della preimpostazione.
Ora si riconosce che il regolatore della pressione dierenziale
deve essere preimpostato su 7,5giri (da posizione minima al
valore corrispondente), per mantenere costante una pressione
dierenziale di circa 300mbar (30kPa) per un usso volume-
trico di 1200l/h.
7.4 Volume usso
Per ridurre o aumentare l'adduzione di acqua fredda del mo-
dulo, montare un limitatore di portata con capacità rispettiva-
mente inferiore o maggiore.
Avvertenza
Se il limitatore di portata viene sostituito e quindi
cambia il usso volumetrico dell'acqua sanitaria, docu-
mentare la sostituzione sulla targhetta della centrale
domotica.
Volume flusso Colore WS-2 Trend (S) WS-3 Trend (S)
13l/min verde in dotazione —
16l/min blu montato in dotazione
19l/min nero in dotazione montato
22l/min rosso — in dotazione
7.4.1 Preparazione
Per poter fornire la resa necessaria, vericare le condizioni qua-
dro seguenti e se necessario adeguarle:
- Temperatura del usso acqua calda: Vericare se la tem-
peratura del usso è suciente. Vericare se è possibile
modicare la temperatura del usso.
- Temperatura nominale acqua calda: Potrebbe non essere
possibile raggiungere la temperatura nominale. Eettuare
le veriche dei punti precedenti.
7.4.2 Esecuzione
f Spostare di lato l'isolamento, in modo da rendere accessi-
bile il dado d'unione lungo.
f Allentare il dado d'unione e spostarlo di lato. Il limitatore
di portata (dentro l'alloggiamento) è visibile.
D0000101976
f Prelevare il limitatore di portata insieme all'alloggiamento.
Per farlo, separare appena le tubature.
D0000101731
f Innestare il nuovo limitatore di portata con l'alloggiamen-
to nella posizione di montaggio. Prestare attenzione alla
corretta direzione di montaggio (freccia).
8. Consegna del modulo
f Spiegare all'utente il funzionamento del modulo e istruirlo
sull'uso dello stesso.
f Avvertire l'utente in merito a possibili pericoli.
f Consegnare queste istruzioni.
9. Pulizia, cura e manutenzione
AVVERTENZA Lesione
Le parti del modulo possono diventare roventi. Dal
modulo può fuoriuscire acqua molto calda (>43°C)
o vapore.
f Indossare guanti protettivi resistenti al calore.
Quando si staccano dei componenti, sebbene sia
presente pressione, questi possono muoversi sbat-
tendo.
f Lavorare sul modulo solo dopo averlo depressu-
rizzato.
Danni materiali
Se le valvole di chiusura vengono aperte troppo in
fretta, è possibile che colpi d'ariete danneggino il
modulo.
f Aprire lentamente le valvole di chiusura.
Nel modulo possono depositarsi fanghiglia e sporco
che sono causa di rumori, corrosione, guasti e surri-
scaldamento.
f Sciacquare a fondo il modulo prima di metterlo in
funzione.
Detergenti non idonei possono danneggiare il mo-
dulo.
f Non usare detergenti aggressivi o contenenti sol-
venti.
