INSTALLATION
Montage
WPSF | 3

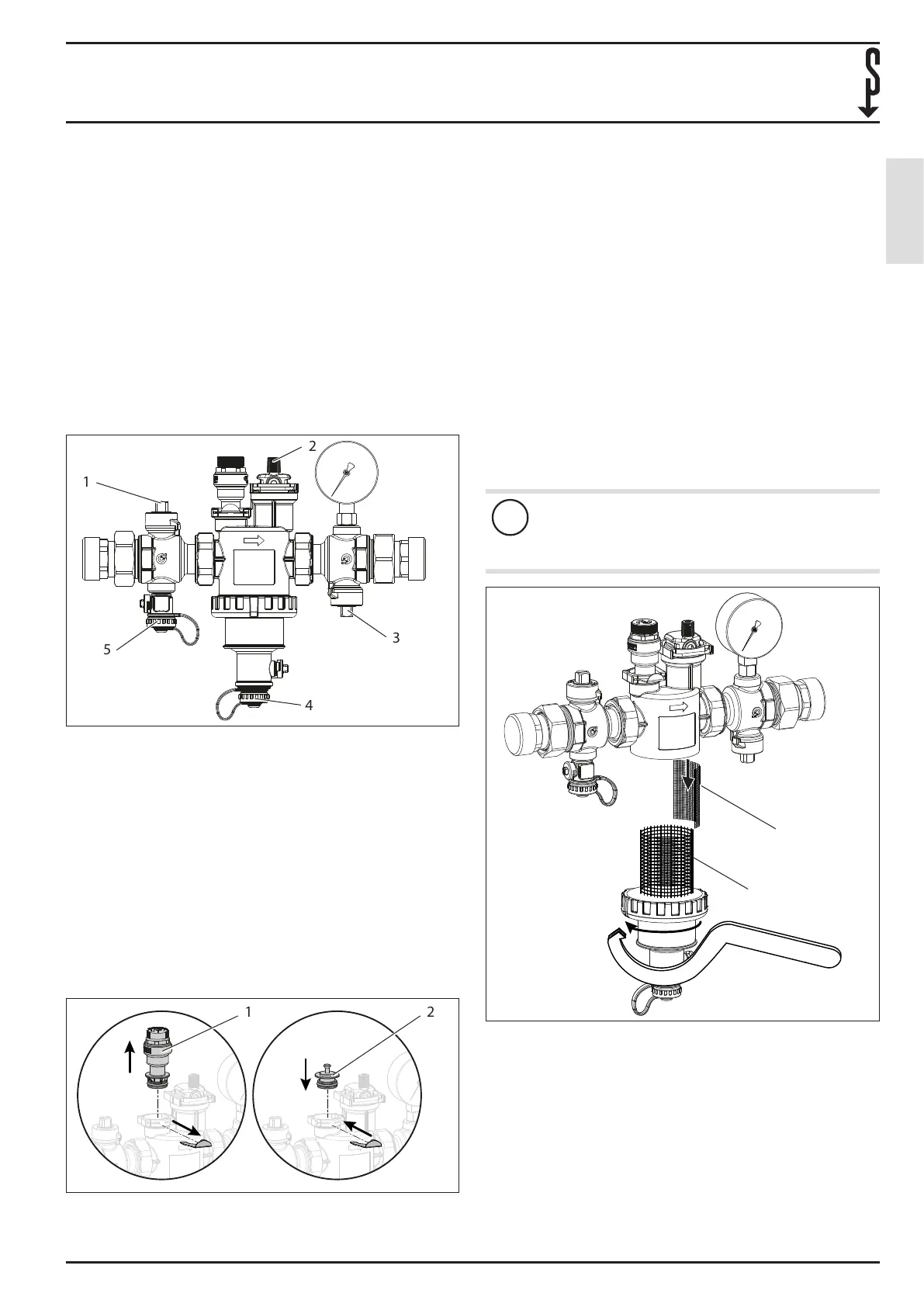

5. Montage
5.1 Ablaufschlauch montieren
f Montieren Sie den beiliegenden Ablaufschlauch am
Sicherheitsventil.
f Dimensionieren Sie den Ablaufschlauch so, dass bei voll
geönetem Sicherheitsventil die Sole ungehindert ablau-
fen kann.
f Verlegen Sie den Ablaufschlauch des Sicherheitsventils
mit einem stetigen Gefälle zum Abuss.
f Stellen Sie sicher, dass der Ablaufschlauch des Sicherheits-
ventils zur Atmosphäre geönet ist.
5.2 Wärmequellenanlage befüllen
D0000038422
1
2
3
4
5
1 Absperrventil Wärmequellen Vorlauf
2 Schnellentlüfter
3 Absperrventil Wärmepumpen Vorlauf
4 Befüllung
5 Entleerung
f Schließen Sie das Absperrventil am Wärmequellen Vorlauf.
f Önen Sie das Absperrventil am Wärmepumpen Vorlauf.
f Schließen Sie die Vorlaueitung des Wärmeträgers an die
Befüllung an.
f Schließen Sie die Rücklaueitung des Wärmeträgers an
die Entleerung an.
f Führen Sie eine Druckprüfung durch. Entfernen Sie das Si-
cherheitsventil und setzen Sie den mitgelieferten Stopfen
ein.
4.
3.
1.
2.
D0000038157
1 2
1 Sicherheitsventil
2 Stopfen
f Achten Sie auf Dichtheit.
f Befüllen Sie die Wärmequellenanlage auf den gewünsch-
ten Betriebsdruck. Beachten Sie hierbei den maxima-
len Betriebsdruck (siehe Kapitel „Technische Daten/
Datentabelle“)
f Schließen Sie das Absperrventil am Wärmepumpen
Vorlauf.
f Entfernen Sie den Stopfen und montieren Sie das
Sicherheitsventil.
f Entlüften Sie die Wärmequellenanlage über den
Schnellentlüfter.
f Schließen Sie den Schnellentlüfter nach dem Entlüften.
5.3 Sieb entfernen
Bei einem hohen Druckverlust in der Wärmequellenanlage,
können Sie das Sieb in der Filterkammer des Produktes ent-
fernen (siehe Kapitel „Technische Daten/ Druckverlust-Dia-
gramm“).
!
Sachschaden
f Verwenden Sie zum Önen und Schließen der Fil-
terkammer nur den mitgelieferten Hakenschlüs-
sel.
1
2
D0000038155
1 Sieb
2 Filterpatrone
f Önen Sie die Filterkammer. Nehmen Sie die Filterpatrone
heraus.
f Entfernen Sie das Sieb am Wärmepumpen Vorlauf.
f Setzen Sie die Filterpatrone wieder ein. Schließen Sie die
Filterkammer.
f Ziehen Sie den Deckel mit einem Drehmoment von 15Nm
fest.
f Önen Sie die Absperrventile am Wärmequellen Vorlauf
und Wärmepumpen Vorlauf.
