INSTALLATION
Maintenance
10 | WPSF
f Le tuyau d’évacuation doit être dimensionné de manière à
ce que l’eau glycolée puisse s’écouler librement lorsque la
soupape de sécurité est entièrement ouverte.
f Installez le tuyau d’évacuation de la soupape de sécurité
en prévoyant une pente constante vers l’écoulement.
f Assurez-vous que le tuyau d’évacuation de la soupape de
sécurité est ouvert à l’air libre.

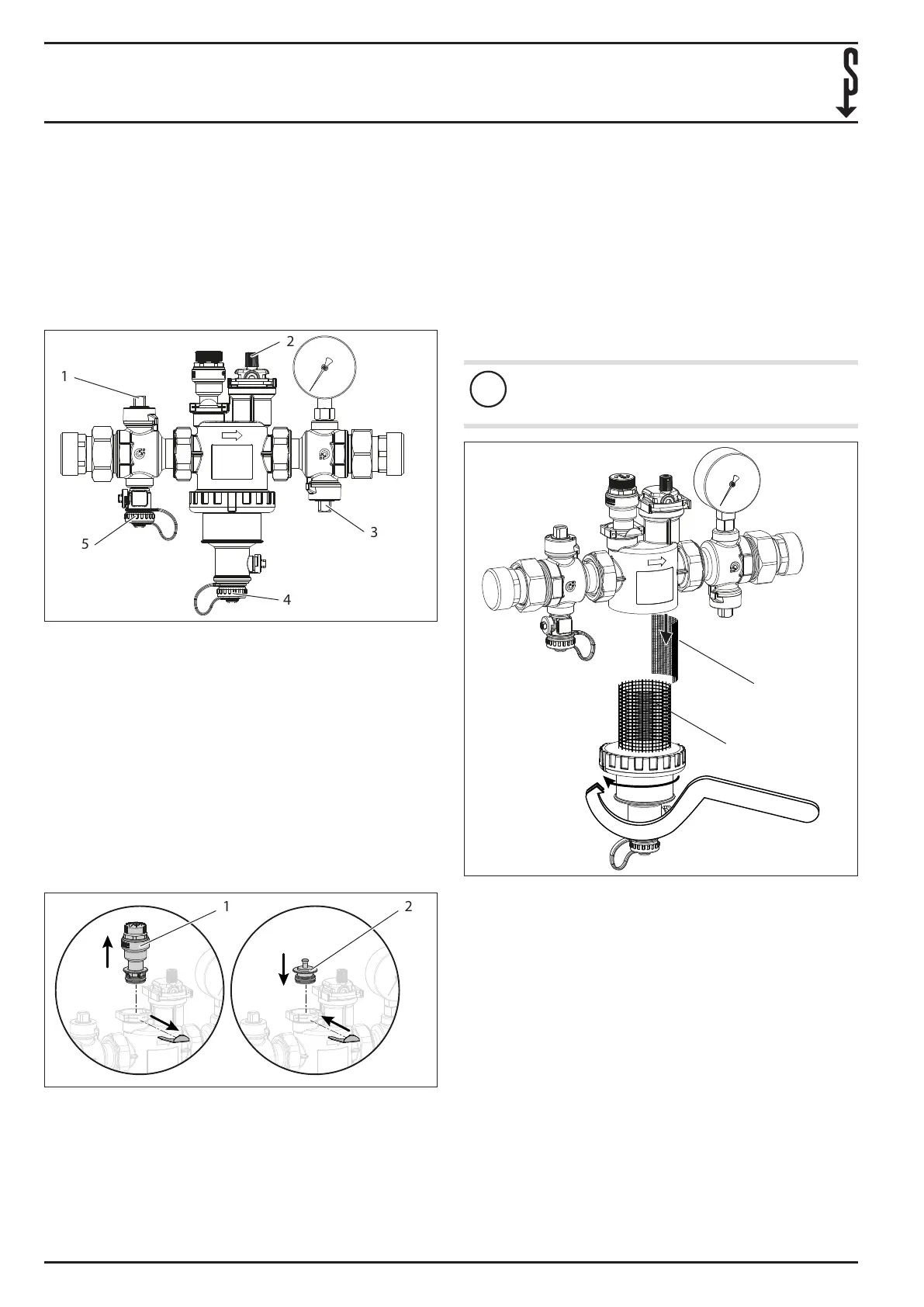

5.2 Remplissage du circuit primaire
D0000038422
1
2
3
4
5
1 Vanne d’arrêt départ circuit primaire
2 Purgeur automatique
3 Vanne d’arrêt à l’entrée PAC
4 Remplissage
5 Vidange
f Raccordez la vanne d’arrêt au départ du circuit primaire
(départ capteur).
f Ouvrez la vanne d’arrêt à l’entrée de la pompe à chaleur.
f Raccordez la conduite de départ du uide caloporteur au
remplissage.
f Raccordez la conduite de retour du uide caloporteur à la
vidange.
f Eectuez un contrôle de la pression. Retirez la soupape de
sécurité et utilisez le bouchon fourni.
4.
3.
1.
2.
D0000038157
1 2
1 Groupe de sécurité
2 Bouchon
f Veillez à garantir une bonne étanchéité.
f Amenez le circuit primaire à la pression de service voulue.
Tenez compte à cet eet de la pression de service maxi-
male (voir le chapitre «Données techniques/Tableau des
données»)
f Fermez la vanne d’arrêt à l’entrée de la pompe à chaleur.
f Retirez le bouchon et mettez en place la soupape de
sécurité.
f Purgez le circuit primaire à l’aide du purgeur automatique.
f Fermez le purgeur automatique une fois la purge
terminée.
5.3 Retrait du ltre
En cas de fortes pertes de charge au niveau du circuit primaire,
le ltre peut être retiré de son compartiment (voir le chapitre
«Données techniques/diagramme de la perte de charge»).
!
Dommages matériels
f Pour ouvrir et fermer le compartiment du ltre,
utilisez uniquement la clé à ergot fournie.
1
2
D0000038155
1 Filtre
2 Cartouche ltrante
f Ouvrez le compartiment du ltre. Enlevez-en la cartouche
ltrante.
f Ôtez le ltre à l’entrée de la pompe à chaleur.
f Remettez en place la cartouche ltrante. Fermez le com-
partiment du ltre.
f Verrouillez le couvercle avec un couple de serrage de
15Nm.
f Ouvrez les vannes d’arrêt au départ du circuit primaire et
à l’entrée de la pompe à chaleur.
f Purgez le circuit primaire à l’aide du purgeur automatique.
f Fermez le purgeur automatique une fois la purge
terminée.
6. Maintenance
f Nettoyez la cartouche ltrante si nécessaire.
