INSTALACE
Připojení elektrického napětí
14 | WPE

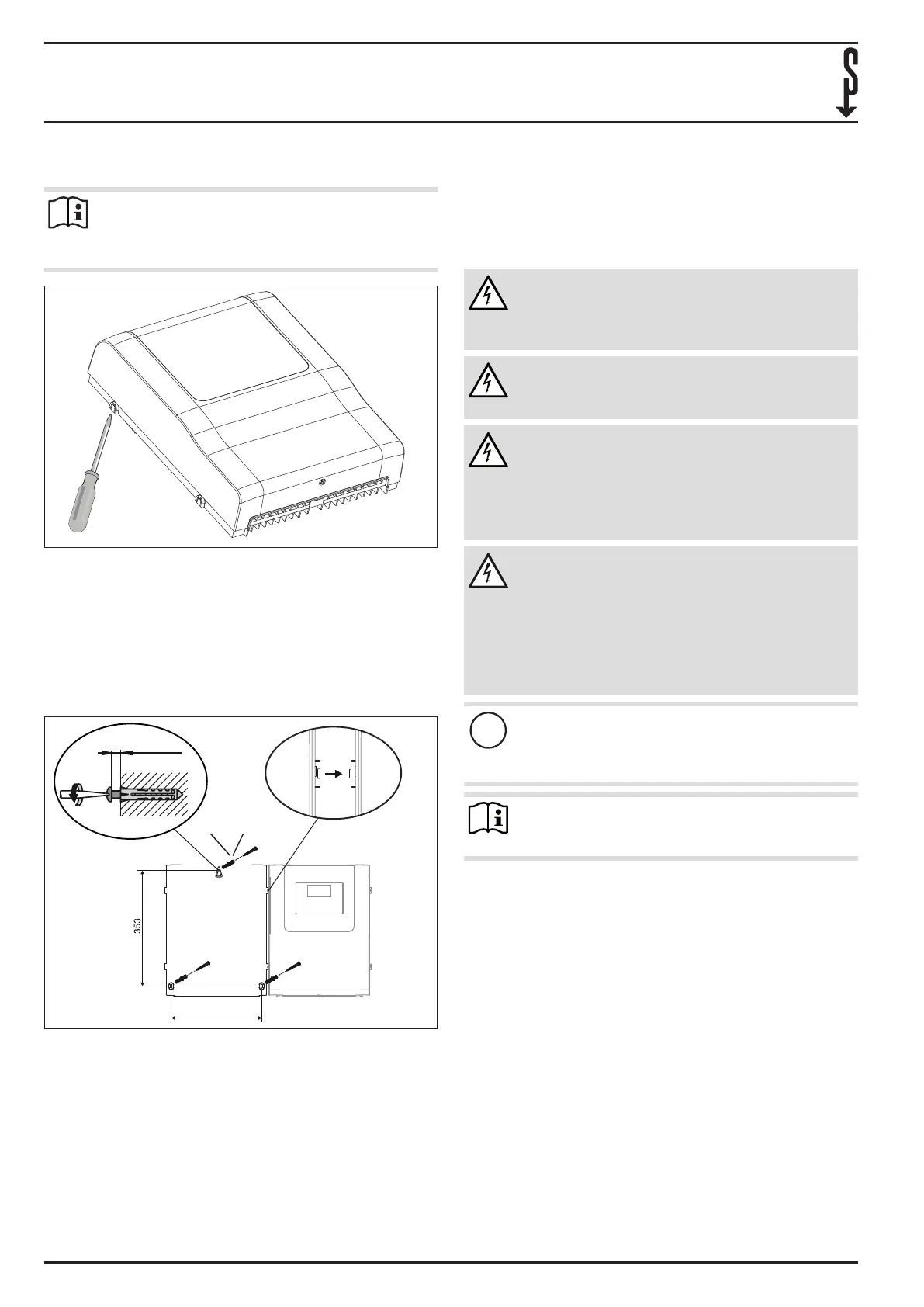

4.3 Příprava
Upozornění
Otvory pro průchodky umožňují snadné spojení sre-
gulátorem tepelného čerpadla (viz „Elektrické připoje-
ní/ Připojení kregulátoru tepelného čerpadla“).
D0000070542
f Vylomte otvory pro průchodky napravé nebo levé straně
krytu regulátoru tepelného čerpadla.
f Vylomte otvory pro průchodky napravé nebo levé straně
krytu přístroje.
f Povolte šroub naspodní straně čelního krytu.
f Sejměte čelní kryt.
4.4 Montáž na stěnu
276
Ø 4 x 35
Ø 6
2,6 - 3,0
D0000069403
f Vyrovnejte přístroj namontážní pomůcce regulátoru te-
pelného čerpadla WPM.
f Vyznačte otvory kvyvrtání.
f Vyvrtejte příslušné otvory a vložte donich vhodné
hmoždinky.
f Pro upevnění krytu nahoře zašroubujte dopříslušné
hmoždinky šroub právě tak hluboko, aby bylo možné kryt
ještě zavěsit.
f Dbejte nato, aby byl přístroj zajištěn namontážní pomů-
cce WPM.
f Poté můžete kryt upevnit vjeho dolní části dvěma dalšími
šrouby.
f Vodorovně pod přístroj nainstalujte kabelový kanál.
5. Připojení elektrického napětí
VÝSTRAHA elektrický proud
Veškeré elektroinstalační práce a připojování elek-
trických přípojek provádějte výhradně v souladu s
národními a místními předpisy.
VÝSTRAHA elektrický proud
f Při provádění všech prací odpojte tepelné čer-
padlo od napětí.
VÝSTRAHA elektrický proud
Přípojka k elektrické síti smí být provedena pouze
jako pevná přípojka. Přístroj musí být možné odpojit
odsíťové přípojky navšech pólech navzdálenost
nejméně 3mm. Tento požadavek je splněn použitím
jističů, spínačů, pojistek apod.
VÝSTRAHA elektrický proud
K přípojkám nízkého napětí přístroje se smí připo-
jovat pouze součásti, které pracují s bezpečným
malým napětím (SELV) a zajišťují bezpečné odpojení
od síťového napětí.
Připojením jiných součástí mohou být části přístroje
a připojené součásti pod síťovým napětím.
f Používejte pouze námi schválené součásti.
!
Věcné škody
f Dbejte při zapojování namaximální zatížitelnost
výstupů relé (viz kapitola „Technické údaje/ Ta-
bulka údajů“).
Upozornění
Uvedené napětí se musí shodovat se síťovým napětím.
f Dodržujte údaje uvedené na typovém štítku.
f Při připojování se řiďte vždy příslušným schématem elek-
trického zapojení tepelného čerpadla.
f Zabezpečte přístroj vmístě instalace 6A jističem.
Napájecí napětí nasvorce L (X4.1) a fáze L’ spínaná X4.2 („Vstup
dobazénu“) musí být vedeny přes stejný proudový chránič,
neboť mají veWPE společný nulový vodič.
f L a L’ musí být na stejné fázi.
f Před montáží odpojte topné zařízení na všech pólech od
elektrické sítě.
WPE neobsahují žádné pojistky pro připojené spotřebiče. Přes
připojení L (X4.1) (napájecí napětí) a L* (X4.2) (napájecí napětí
pro výstupy relé) můžete zapojit pojistku pro připojené spo-
třebiče.
f Příslušné elektrické kabely stáhněte kabelovým vázacím
páskem u připojovacích svorek.
